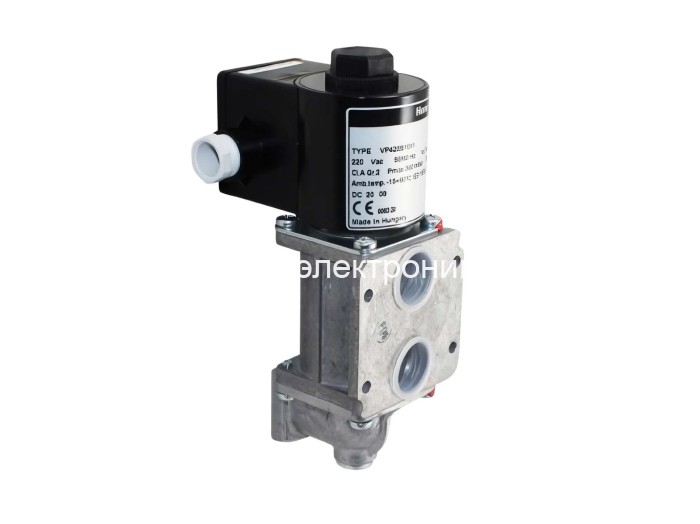

Honeywell VP420

Honeywell VP420 — пилотный боковой газовый клапан класса «A» для установки на модульные комбинированные клапаны Honeywell VQ400M. Модель используется там, где основной газовый клапан должен работать вместе с пилотной линией: на промышленных и коммерческих горелках, котельных установках, теплогенераторах, печах и другом газоиспользующем оборудовании. VP420 не является обычным «универсальным» клапаном в линию — это комплект для монтажа на корпус VQ400M, поэтому при заказе важно сверить не только напряжение, но и тип разъёма, степень защиты и характер открытия.

Клапан выполнен в присоединительном размере DN20 / 3/4” и рассчитан на максимальное рабочее давление 360 мбар. В зависимости от модификации поставляется в быстрооткрывающемся исполнении с регулировкой расхода или в медленнооткрывающемся исполнении, где можно настроить расход, начальное давление и скорость выхода на полный ход. Такое разделение удобно для сервисных организаций и производителей горелочных систем: на одних объектах нужен быстрый запуск пилотной горелки, на других — более мягкое открытие, чтобы избежать резкого изменения давления и получить стабильное розжигание.

В конструкции VP420 применён электромагнитный ON/OFF-привод: при подаче питания клапан открывается, а при снятии напряжения закрывается менее чем за 1 секунду. Для быстрооткрывающихся версий время открытия составляет менее 1 секунды, для медленнооткрывающихся — регулируется в диапазоне 1–30 секунд. Корпус выполнен из литого алюминиевого сплава, пружина закрытия — из стали AISI 302, уплотнения рассчитаны на работу с углеводородными газами. Клапан подходит для длительного удержания под напряжением, что важно для горелок с продолжительным рабочим циклом.

VP420 применяют совместно с клапанами VQ420M, VQ425M, VQ440M и VQ450M. На малых корпусах VQ420/VQ425 производительность пилотного клапана по воздуху при перепаде 2,5 мбар составляет 5,1 м³/ч, на VQ440/VQ450 — 6,8 м³/ч. Монтаж выполняется на боковую площадку основного клапана VQ400M через штатную прокладку и крепёж; после установки обязательно проводится проверка герметичности соединений. Такая схема удобна при модернизации газовой рампы: можно добавить или заменить пилотный клапан без полной замены основного комбинированного клапана, если корпус VQ400M исправен и подходит по параметрам.

Клапан Honeywell VP420 выбирают для ремонта и комплектации газовых горелок, где важны предсказуемое открытие пилотной линии, совместимость с промышленной автоматикой и наличие типовых модификаций под разные схемы электроподключения. Версии с PG11 обычно имеют степень защиты IP54, версии с DIN-разъёмом — IP65. Доступны исполнения на 115 В и 230 В, 50/60 Гц, поэтому перед покупкой желательно сверить шильдик старого клапана или электрическую схему горелки. Ошибка в выборе напряжения или разъёма может привести к невозможности подключения без переделки шкафа управления.

Примеры использования Honeywell VP420: пилотная линия на газовой дутьевой горелке промышленного котла; узел розжига на атмосферном газовом котле большой мощности; газовая рампа печи термообработки или плавильной печи; сервисная замена пилотного клапана на установке с комбинированным клапаном серии VQ400M. Для объектов, где запуск должен быть быстрым, обычно рассматривают VP420B. Для систем, где требуется более плавный набор расхода и тонкая настройка розжига, подбирают VP420C.

Поставляя VP420, важно уточнять полную маркировку: например, VP420B1011 и VP420C1012 внешне относятся к одной серии, но отличаются характером открытия. Также отличаются версии по напряжению и электрическому подключению: 115 В или 230 В, PG11/IP54 или DIN/IP65. Если нужно подобрать замену по старому клапану, лучше отправить фото маркировки, фото разъёма и модель основного клапана VQ400M. Это ускорит подбор и снизит риск ошибки, особенно когда оборудование уже находится в эксплуатации и простой горелки критичен для производства.

Honeywell VP420 — практичное решение для обслуживания газовых рамп VQ-Modular: он помогает сохранить штатную архитектуру горелки, поддерживает безопасное управление пилотной линией и позволяет выбрать исполнение под конкретную автоматику объекта. Для закупки можно подобрать как точную модификацию по артикулу, так и аналогичное исполнение по параметрам: DN20, 360 мбар, напряжение питания, тип разъёма, степень защиты и требуемая скорость открытия.

Все возможные комбинации Honeywell VP420

Кодировка серии: VP = Pilot valve, 420 = DN20, B = fast opening with throttle, C = slow open. Встречается в 8 основных комбинациях по типу открытия, напряжению и разъёму.

Модификация	Тип открытия	Напряжение	Подключение / защита	Давление / размер
VP420B1003	быстрое открытие с дросселем	115 В	PG11 / IP54	DN20, 360 мбар
VP420B1011	быстрое открытие с дросселем	230 В	PG11 / IP54	DN20, 360 мбар
VP420B1029	быстрое открытие с дросселем	115 В	DIN / IP65	DN20, 360 мбар
VP420B1037	быстрое открытие с дросселем	230 В	DIN / IP65	DN20, 360 мбар
VP420C1004	медленное открытие	115 В	PG11 / IP54	DN20, 360 мбар
VP420C1012	медленное открытие	230 В	PG11 / IP54	DN20, 360 мбар
VP420C1020	медленное открытие	115 В	DIN / IP65	DN20, 360 мбар
VP420C1038	медленное открытие	230 В	DIN / IP65	DN20, 360 мбар
