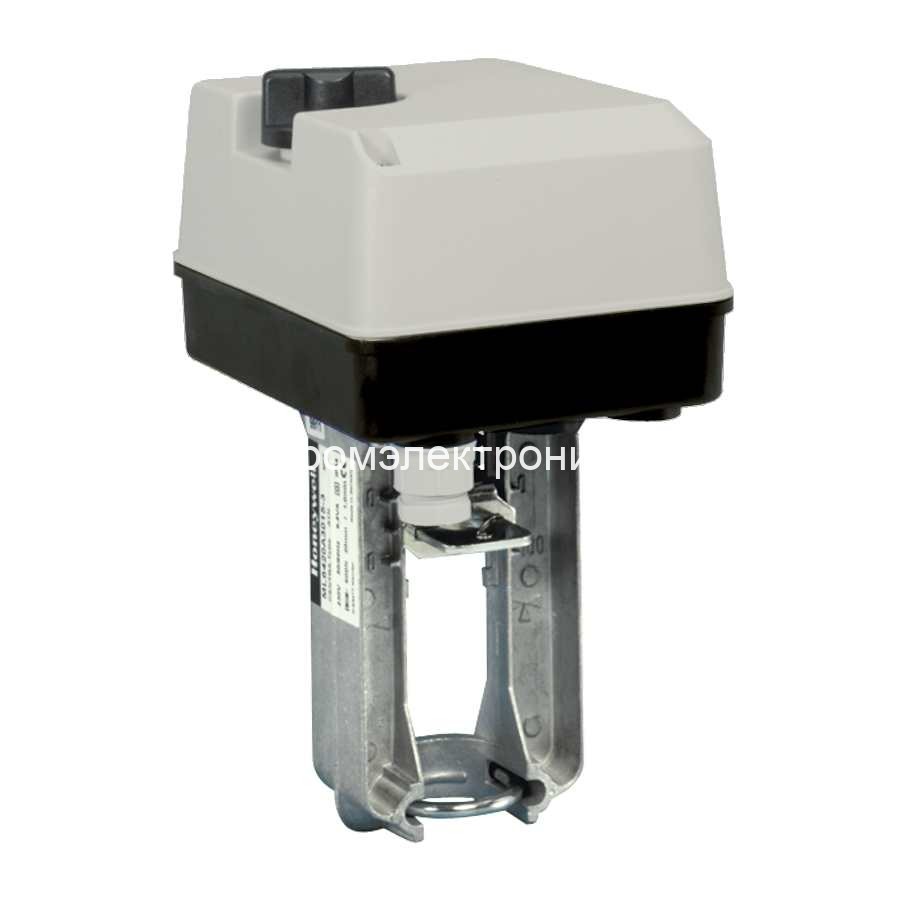

Электропривод Honeywell ML7420A6009: передовые технологии для точного управления линейными клапанами

Компания Промэлектроника рада представить Honeywell ML7420A6009 — высокотехнологичный электропривод, специально разработанный для управления линейными клапанами в системах отопления, вентиляции и кондиционирования (HVAC), а также в промышленной автоматике. Мы, Промэлектроника, являемся официальным дилером Honeywell (Resideo) и гарантируем оригинальность поставляемого оборудования, предоставляя полное техническое сопровождение и сервис. По всем вопросам пишите на sales@prom-elec.com

1. Краткий обзор электропривода Honeywell ML7420A6009

Honeywell ML7420A6009 — это надежный электропривод для линейных клапанов, предназначенный для точного и плавного регулирования потока среды в трубопроводах. Он поддерживает входной аналоговый сигнал 0...10 В (по умолчанию) или 2...10 В, что позволяет эффективно интегрировать его в широкий спектр систем управления. Благодаря качественной элементной базе, оптимизированной механической конструкции и строгому контролю на всех этапах производства, данный привод отличается высокой точностью работы, долговечностью и низким уровнем энергопотребления.

Основные параметры

Входной сигнал: 0/2…10 В (переключаемый)
Напряжение питания: 24 В AC
Потребляемая мощность: 5 ВА
Ход штока: 20 мм
Время хода: 1 минута (при 50 Гц)
Номинальное усилие: 600 Н (обозначение «600H»)
Класс защиты: IP54 согласно EN60529
Огнеупорность корпуса: класс V0 по UL94 (при использовании металлического уплотнения кабеля)

2. Преимущества и особенности Honeywell ML7420A6009

Ниже перечислены ключевые особенности и преимущества, которые делают Honeywell ML7420A6009 одним из лучших решений для управления линейными клапанами:

Простая и быстрая установка
Конструкция привода и наличие заранее установленных уплотнителей позволяют монтировать устройство без необходимости использования дополнительных соединителей. Это упрощает монтаж и экономит время на запуск системы.
Не требует настройки
С завода-изготовителя привод сконфигурирован таким образом, что его можно сразу использовать в типовых системах управления (входной сигнал по умолчанию — 0...10 В).
Низкое энергопотребление
Привод потребляет всего 5 ВА, что снижает общие эксплуатационные расходы и повышает энергоэффективность системы.
Ограничивающие усилие концевые стопоры
Встроенные механизмы ограничивают максимальное усилие на штоке, повышая безопасность эксплуатации и продлевая срок службы клапана.
Ручное управление
Модель ML7420A6009 (без возвратной пружины) снабжена кнопкой ручного управления, позволяющей перемещать шток при отключенном питании. Это крайне удобно при сервисном обслуживании и диагностике системы.
Сигнал обратной связи
Выходной аналоговый сигнал (2...10 В) отражает текущее положение штока, что даёт возможность удалённого мониторинга и точной настройки управляющих алгоритмов.
Выбор входного сигнала
Пользователь в любой момент может переключить привод на работу по входному сигналу 2...10 В вместо 0...10 В.
Прямое и обратное действие
Для удобства адаптации к разным задачам обеспечивается переключение направления движения штока при минимальном сигнале (0(2) В).
Позиционирование при потере входного сигнала
При разрыве или отсутствии управляющего сигнала привод переходит в заданное положение (регулируется от 0% до 100%), что позволяет избежать нештатных ситуаций.
Коррозионно-устойчивая конструкция
Материалы и покрытие корпуса гарантируют сохранность привода в сложных условиях эксплуатации, а класс защиты IP54 предохраняет внутренние элементы от пыли и влаги.
Не требует регулярного техобслуживания
Надёжная механическая часть и качественная сборка обеспечивают долгую безотказную работу без необходимости регулярных регламентных работ.

3. Технические характеристики Honeywell ML7420A6009

Ниже приведены подробные технические характеристики, которые позволят вам убедиться в соответствии электропривода Honeywell ML7420A6009 требованиям вашего проекта:

Питание
- Напряжение питания: 24 В AC
- Потребляемая мощность: 5 ВА
Диапазон входного сигнала
- 0...10 В DC или 2...10 В DC (переключается с помощью кнопки на печатной плате)
- Входное сопротивление (Rᵢ): 100 кОм
Выходной сигнал обратной связи
- 2...10 В DC, максимум 1 мА
- Поддерживает нагрузку до 1 кОм
Движение штока
- Ход: 20 мм
- Время хода: 1 минута
- Номинальное усилие: 600 Н
Температурные ограничения
- Окружающая среда: от -10 до +50 °C при влажности 5…95%
- Хранение и транспортировка: от -40 до +70 °C при влажности 5…95%
- Температура среды в клапане: макс. 150 °C (до 220 °C с высокотемпературным комплектом)
Класс защиты и безопасность
- Класс защиты: III (согласно EN60730-1)
- Степень защищённости: IP54 (согласно EN60529)
- Огнеупорность корпуса: класс V0 по UL94 (при наличии металлического уплотнения кабеля)
Подключение и габариты
- Клеммы: на сечение проводов до 1,5 мм²
- Ввод кабеля: M20, а также два дополнительных выломных отверстия M18 и M20
- Максимальная длина/диаметр кабеля: до 200 м / 1,5 мм²

4. Принцип действия и внутреннее устройство

Основой работы Honeywell ML7420A6009 является надёжный синхронный двигатель, который через прямозубую цилиндрическую передачу преобразует вращательное движение в поступательное перемещение штока. Благодаря встроенному пружинному блоку ограничивается усилие штока на заранее заданном уровне.

Ручное управление
У моделей без возвратной пружины (включая ML7420A6009) предусмотрена специальная кнопка, позволяющая перемещать шток при отсутствии напряжения питания. Для этого нужно нажать кнопку и поворотом переместить шток в нужное положение. После включения электрического питания управление автоматически возвращается в нормальный (автоматический) режим.
Настройка направления движения
На печатной плате привода расположены кнопки (W2 и W3) и потенциометр (W1), которые позволяют менять диапазон входного сигнала (0…10 В или 2…10 В), направление движения штока при минимальном сигнале (прямое или обратное), а также положение привода при потере входного сигнала.
Сигнал обратной связи
Отдельный выход (2…10 В) даёт возможность контролировать текущее положение штока. При полном выдвижении штока это значение равно 10 В, при полном втягивании — 2 В.

5. Удобство монтажа и эксплуатации

5.1 Лёгкая интеграция в систему управления

Благодаря стандартным разъёмам и возможности выбора диапазона входного управляющего сигнала (0…10 В или 2…10 В), Honeywell ML7420A6009 легко интегрируется практически в любую систему автоматизации, включая широко распространённые контроллеры и решения интеллектуальных зданий (BMS).

5.2 Гибкость в настройке

Установленные по умолчанию параметры позволяют использовать привод сразу «из коробки». При этом при необходимости можно легко изменить базовые настройки, не прибегая к сложным инструментам, — достаточно воспользоваться кнопками на печатной плате.

5.3 Надёжная защита от внешних воздействий

Прочный корпус со степенью защиты IP54 гарантирует стабильную работу привода в условиях высокой влажности и запылённости. Огнеупорный пластик корпуса класса V0 (UL94) и наличие металлического уплотнения кабеля повышают пожарную безопасность оборудования.

5.4 Минимальное обслуживание

Конструкция привода не требует регулярной смазки или другой формы обслуживания. Все детали изначально рассчитаны на длительный ресурс работы, а механизмы ограничивающих усилие стопоров защищают систему от повреждений при избыточной нагрузке.

6. Сферы применения Honeywell ML7420A6009

Благодаря широкому температурному диапазону, точному управлению потоком и возможностям ручного режима, электропривод Honeywell ML7420A6009 отлично подходит для использования в следующих областях:

Системы вентиляции и кондиционирования (HVAC)
Для управления вентиляционными клапанами, регулировки подачи воздуха в помещениях, поддержания оптимального микроклимата.
Отопительные системы
Для корректного смешения потока в смесительных узлах, регулирования температурных параметров в котельных и тепловых пунктах.
Горячее водоснабжение
При работе с клапанами, регулирующими подачу горячей воды, обеспечивается точная стабилизация расхода в зависимости от текущих потребностей.
Промышленные установки
Контроль давления и расхода технологических жидкостей в производственных процессах, где важны стабильность и надёжность оборудования.
Автоматизированные системы управления зданиями
Интеграция в BMS (Building Management System) для оптимизации энергетических и эксплуатационных затрат, контроля состояния оборудования и формирования отчётности.

7. Отличия от моделей с возвратной пружиной (ML7425A,B)

В линейке Honeywell существуют приводы с возвратной пружиной (например, серии ML7425A,B). Их ключевая особенность — возвращение штока в безопасное (заданное) положение при отключении питания. Для ряда приложений такой функционал обязателен по нормам безопасности. Однако Honeywell ML7420A6009 (без возвратной пружины) оптимален во многих других сценариях, когда использование пружинного возврата не требуется, а главное значение имеют надёжность, простая конструкция и экономия средств.

8. Дополнительные аксессуары и расширения

8.1 Дополнительные выключатели

Для Honeywell ML7420A6009 предусмотрен специальный модуль с двумя дополнительными выключателями (артикул 43191680-205). С его помощью можно организовать:

Сигналы включения насосов
Дистанционную индикацию промежуточных положений штока
Дополнительные функции безопасности и автоматизации

Каждый выключатель настраивается по всему диапазону перемещения штока, что обеспечивает высокую гибкость конфигурации.

8.2 Высокотемпературный комплект

При необходимости работы с жидкостями, нагретыми выше 150 °C, допускается применение специального высокотемпературного комплекта, который обеспечивает работу привода при температурах до 220 °C. Это расширяет область применения привода, делая его востребованным в ряде высокотемпературных промышленных процессов.

9. Почему стоит купить Honeywell ML7420A6009 в Промэлектронике

Официальный дилер Honeywell (Resideo)
Промэлектроника обладает официальным статусом дилера, что гарантирует 100% оригинальность продукции и соблюдение всех гарантийных обязательств со стороны производителя.
Опыт и профессионализм
Наша компания более 10 лет занимается поставками и внедрением автоматизированных систем управления. Мы поможем не только подобрать нужное оборудование, но и проконсультируем по вопросам монтажа и эксплуатации.
Широкий ассортимент
У нас в наличии не только приводы Honeywell ML7420A6009, но и другие модели электроприводов и клапанов, которые позволяют создать комплексные решения для управления инженерными системами.
Техническая поддержка
Мы предоставляем полный комплект технической документации и помогаем настраивать и обслуживать оборудование на всех этапах — от проектирования до монтажа. В случае вопросов достаточно связаться с нами по e-mail: sales@prom-elec.com.
Гибкая система скидок
Для постоянных партнёров и крупных заказчиков мы предлагаем специальные условия и выгодные цены, что позволяет оптимизировать бюджет проекта.
Быстрая доставка
Наладив тесное сотрудничество с ведущими транспортными компаниями, Промэлектроника обеспечивает быструю и надёжную доставку во все регионы.

10. Рекомендации по монтажу и эксплуатации

При установке Honeywell ML7420A6009 рекомендуется следовать следующим советам:

Проверка совместимости клапана и привода: Убедитесь, что диаметр штока, ход (20 мм) и требуемое усилие (600 Н) соответствуют параметрам используемого клапана.
Строгое соблюдение полярности и схемы подключения: При монтаже электропривода нужно придерживаться схем, указанных в руководстве по эксплуатации.
Крепление привода: Используйте подходящие элементы крепления. Не затягивайте соединения чрезмерно, чтобы не повредить механические узлы.
Соблюдение условий окружающей среды: Не превышайте указанных в спецификации температур, влажности и класса защиты.
Регулярный визуальный осмотр: Хотя устройство не требует планового техобслуживания, рекомендуется периодически проверять отсутствие повреждений корпуса и герметичность соединений.

11. Часто задаваемые вопросы (FAQ)

Можно ли использовать Honeywell ML7420A6009 в условиях низкой температуры окружающей среды (ниже -10 °C)?
Рекомендуется придерживаться температурного диапазона, заявленного производителем (-10...+50 °C). Для температур ниже минимально допустимых стоит предусмотреть дополнительные меры обогрева или выбрать специальную модификацию привода.
Совместим ли этот электропривод с уже установленными в системе клапанами других производителей?
Если клапаны имеют аналогичные технические параметры (ход 20 мм, соответствующее усилие, совместимые размеры штока), то использование ML7420A6009 возможно. Рекомендуется консультация с нашими специалистами для уточнения деталей.
Что делать, если нужен быстрейший ход штока?
Модель ML7420A6009 работает со скоростью 1 мм/3 секунды (≈1 мин на полный ход 20 мм). Если требуется более быстрое действие, существует ряд других приводов Honeywell с иными скоростями перемещения.
Как узнать цену Honeywell ML7420A6009?
Стоимость зависит от текущих складских остатков, курса валют и количества приобретаемых приводов. Для уточнения цен обращайтесь на sales@prom-elec.com
Есть ли у Промэлектроники опыт внедрения таких приводов в масштабных проектах?
Да, мы имеем большой опыт поставок и интеграции продукции Honeywell (Resideo) в проекты различного масштаба — от небольших котельных до крупных промышленных объектов и коммерческих зданий.

14. Заключение

Электропривод Honeywell ML7420A6009 — это надёжное, энергоэффективное и гибкое в настройке решение для управления линейными клапанами. Благодаря высокому качеству компонентов, продуманной конструкции и широким функциональным возможностям он одинаково успешно применяется как в системах HVAC, так и в промышленных установках.

Выбирая ML7420A6009 у официального дилера Honeywell (Resideo) — компании Промэлектроника, вы получаете:

Гарантированную оригинальность оборудования
Профессиональную поддержку на всех этапах — от подбора до обслуживания
Оптимальное соотношение цены и качества
Оперативную доставку в ваш регион

Если вы ищете надёжный электропривод для модернизации действующей системы или запуска новой, Honeywell ML7420A6009 станет отличным выбором. Не откладывайте решение: свяжитесь с нами прямо сейчас и получите подробную консультацию по любым техническим и коммерческим вопросам.
