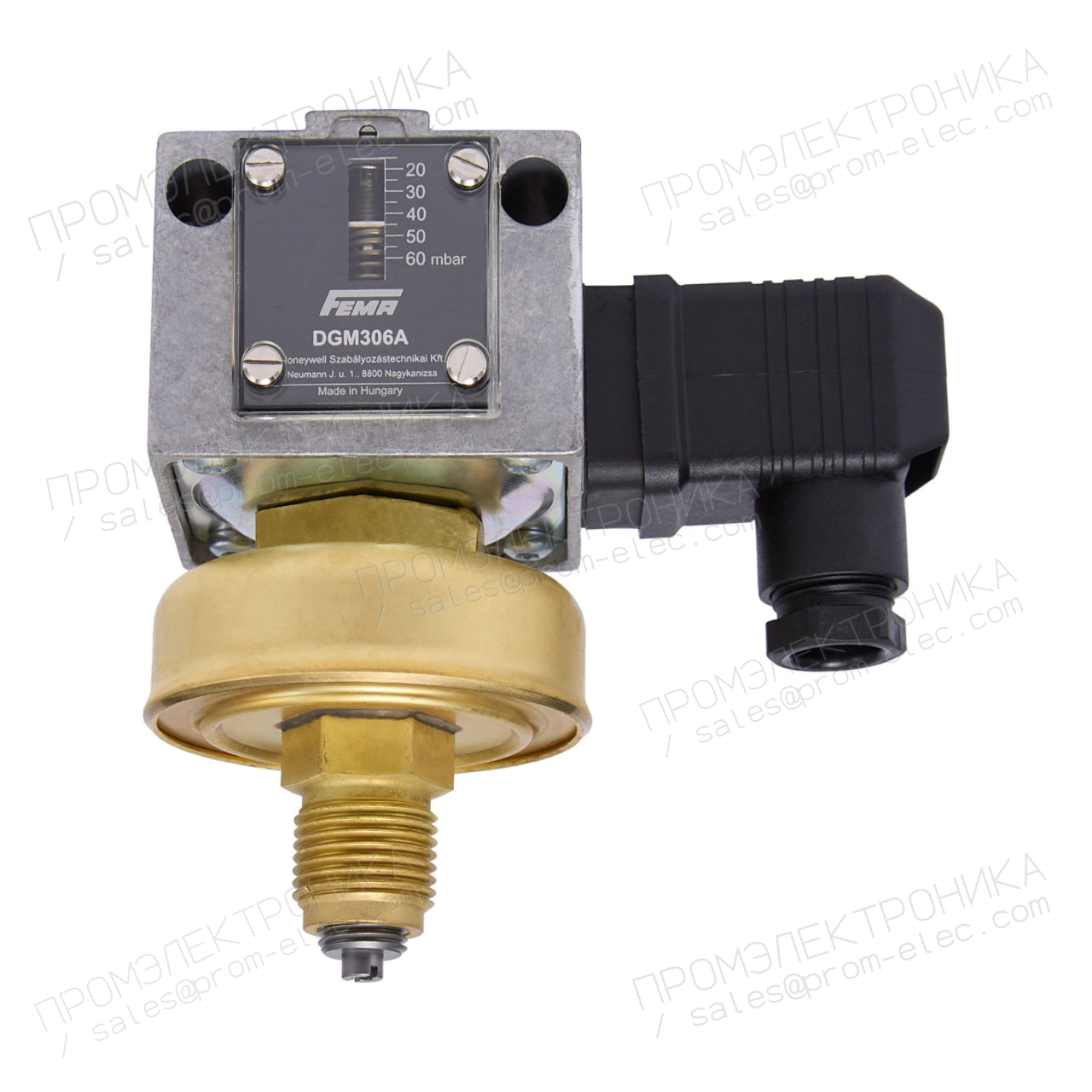

Реле давления газа Honeywell DGM306A
Артикул: DGM306A
Цена по запросу Подробнее →Honeywell

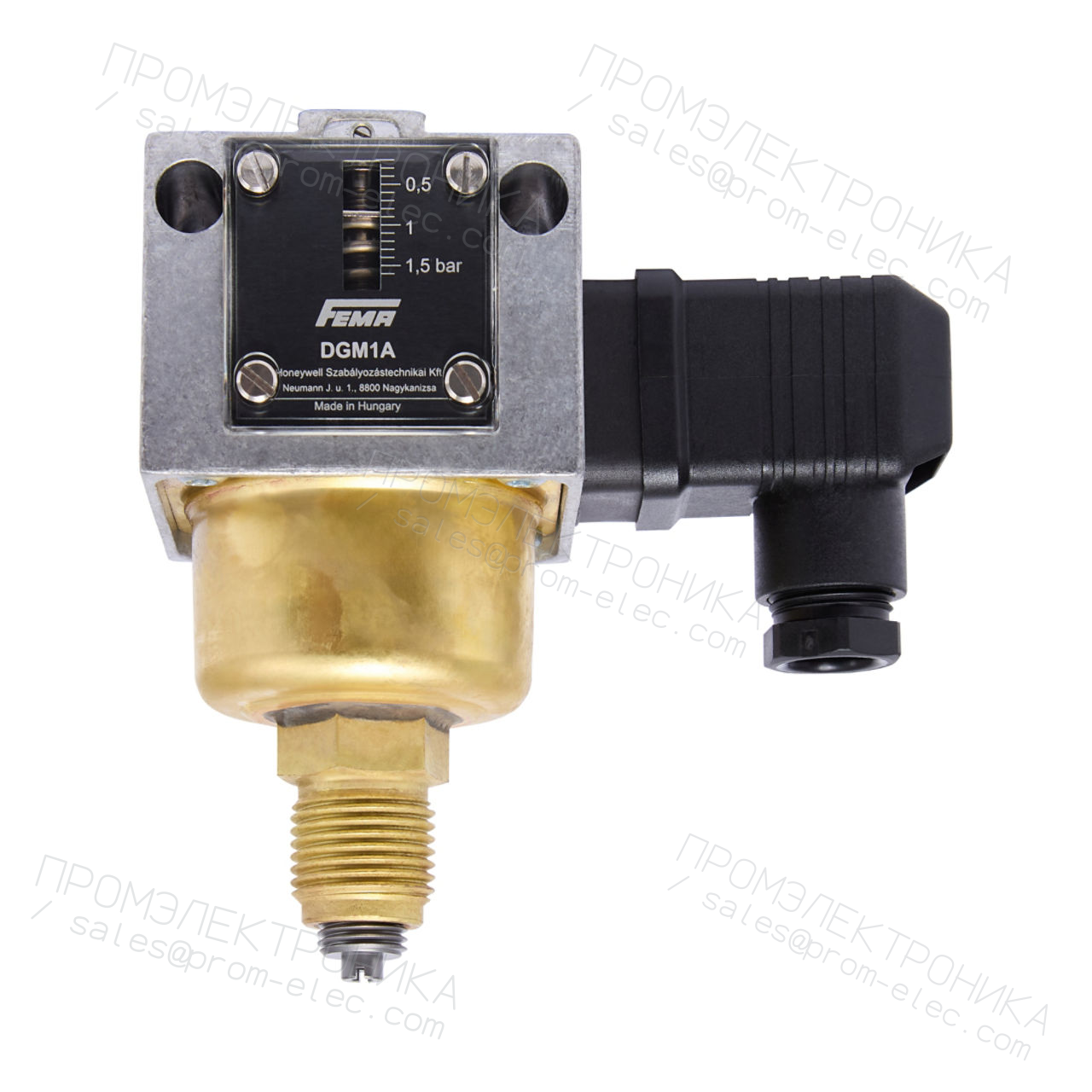

Реле давления газа Honeywell DGM1A
0,2–1,6 бар; автоматический возврат; фиксированный дифференциал. Штекерное подключение, IP54 при вертикальном положении.
Увеличить фотоОсновные характеристики
- Диапазон настройки
- 0,2–1,6 бар
- Предельно допустимое давление
- 3 бар
- Функция
- Автоматический возврат; фиксированный дифференциал
- Дифференциал переключения
- 10–55 мбар (допуск; не регулируется)
- Контактная система
- 1 переключающий контакт (SPDT)
- Степень защиты
- IP54 при вертикальном положении
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления газа Honeywell DGM1A
Назначение и работа
Honeywell DGM1A — механическое реле для контроля давления топливных газов и воздуха. Уставка выбирается в диапазоне 0,2–1,6 бар. Давление воздействует на чувствительный узел, который переключает электрические контакты для цепи управления.
Шкала откалибрована по росту давления: она задаёт верхнюю точку переключения. Дифференциал 10–55 мбар задаёт разность давлений срабатывания и возврата; отдельной регулировки дифференциала нет.
Особенности исполнения и монтаж
Давление подводится к наружному соединению G 1/2 либо внутреннему G 1/4. Корпус допускает вертикальную или горизонтальную установку. Предельно допустимое давление 3 бар относится к прочности чувствительного узла; оно не расширяет диапазон настройки 0,2–1,6 бар. При работе с газом внутреннее соединение G 1/4 допускается только до 4 бар.
Сравнение близких исполнений
| Модель | Диапазон | Предельное давление | Отличительная особенность |
|---|---|---|---|
| DGM1A | 0,2–1,6 бар | 3 бар | Автоматический возврат; фиксированный дифференциал |
| DGM06A | 100–600 мбар | 2 бар | Автоматический возврат; фиксированный дифференциал |
| DGM525 | 100–250 мбар | 5 бар | Автоматический возврат; фиксированный дифференциал |
Вопросы и ответы
В каком диапазоне настраивается DGM1A?
Диапазон уставки — 0,2–1,6 бар. Предельно допустимое давление — 3 бар; это отдельный параметр, который не является рабочей уставкой.
Можно ли регулировать гистерезис?
Нет. Для DGM1A указан фиксированный дифференциал с допуском 10–55 мбар.
Как подключается давление?
Используется наружная резьба G 1/2 либо внутренняя G 1/4. Для газовых применений внутреннее соединение ограничено давлением 4 бар.
Какую точку показывает шкала?
Калибровка выполнена по росту давления. Поэтому шкала соответствует верхней точке, а возврат происходит ниже на величину дифференциала.
Чем дифференциал отличается от диапазона настройки?
Диапазон задаёт область выбора уставки. Дифференциал — разница между давлениями переключения и возврата; он определяет ширину зоны между этими состояниями.
Характеристики
- Наименование
- Реле давления газа Honeywell DGM1A
- Диапазон настройки
- 0,2–1,6 бар
- Предельно допустимое давление
- 3 бар
- Функция
- Автоматический возврат; фиксированный дифференциал
- Дифференциал переключения
- 10–55 мбар (допуск; не регулируется)
- Контактная система
- 1 переключающий контакт (SPDT)
- Степень защиты
- IP54 при вертикальном положении
- Присоединение давления
- G 1/2 — наружная резьба; G 1/4 — внутренняя
- Электрическое подключение
- Штекерное подключение
- Коммутационная нагрузка
- 8 А при 250 В AC (активная нагрузка); 5 А (индуктивная)
- Контактирующие со средой материалы
- Медь и латунь
- Температура окружающей среды
- −25…+60 °C
- Калибровка
- по росту давления
- Среда и применение
- топливные газы по DVGW G260 и воздух
- Артикул производителя
- DGM1A
