Сервопривод Honeywell M9494D1000 – надёжное управление промышленными горелками

Внимание! Популярный на рынке серводвигатель Honeywell M9494D1000 более не выпускается производителем. На смену ему пришла обновлённая модель – Honeywell M9494F1003. Если вам необходима замена или модернизация существующей системы, рекомендуем использовать Honeywell M9494F1003, сохранив все преимущества легендарной линейки Modutrol IV.

Компания «Промэлектроника» – официальный дилер Honeywell на территории России. Мы предлагаем широкий ассортимент продукции Honeywell, обеспечиваем полную консультационную поддержку и доставку оборудования по всей стране. Обратиться к нашим специалистам можно по электронной почте: sales@prom-elec.com

Ниже вы найдёте подробное описание, технические особенности, а также рекомендации по монтажу и настройке снятого с производства Серводвигателя Honeywell M9494D1000 (он же Привод Honeywell M9494D1000, Сервопривод Honeywell M9494D1000) – одного из наиболее востребованных приводов для управления клапанами и задвижками в промышленных горелочных системах.

1. История и назначение Honeywell M9494D1000

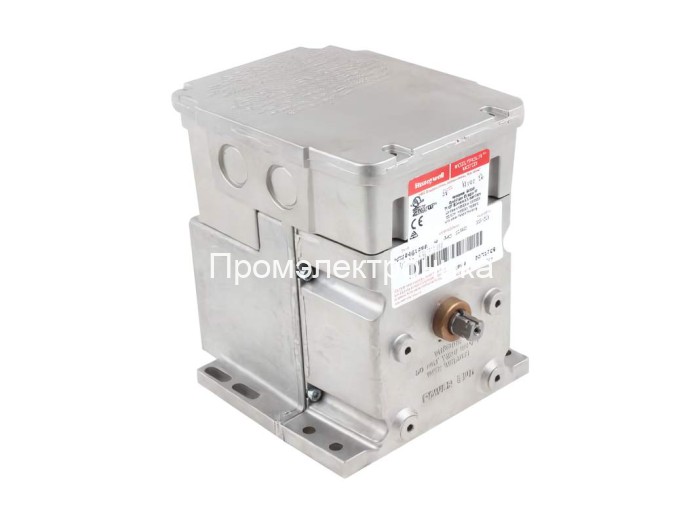

Серводвигатель Honeywell M9494D1000 (Привод Honeywell M9494D1000) является частью серии Modutrol IV – известной линейки приводов, разработанных для точного управления воздушными заслонками, клапанами, задвижками и другой исполнительной арматурой в промышленных горелочных системах. Эти устройства устанавливались на разнообразные объекты: от крупномасштабных котельных до производственных линий, где требуется автоматизированная регулировка подачи топлива или воздуха.

1.1 Почему Honeywell M9494D1000 так востребован

• Надёжность. Приводы Honeywell зарекомендовали себя как безотказные решения для промышленной автоматики.
• Универсальность. Серводвигатель легко интегрируется с различными схемами управления.
• Широкие возможности настройки. Регулируемый угол поворота вала (от 90° до 160°) и различные варианты аксессуаров позволяют использовать M9494D1000 практически в любой конфигурации.
• Полная сервисная поддержка. Наличие официального дилера Honeywell – компании «Промэлектроника» – даёт пользователям уверенность в надлежащем обслуживании.

2. Основные особенности и преимущества

Ниже представлены основные преимущества и технические характеристики Сервопривода Honeywell M9494D1000. Многие из них стали своего рода «эталоном» в сфере промышленных приводов и перешли в обновлённую модель Honeywell M9494F1003:

1. Встроенная возвратная пружина
   При отключении питания возвратная пружина автоматически возвращает вал двигателя в нормальное (исходное) положение, обеспечивая безопасность и удобство обслуживания системы.
2. Высокий класс защиты (NEMA 3)
   Встроенная распределительная коробка защищает внутренние компоненты от неблагоприятных внешних условий. Это значит, что привод можно устанавливать даже в пыльных и влажных помещениях.
3. Работа от 24 В переменного тока
   Двигатель и электрические схемы рассчитаны на низкое напряжение (24 В). Это снижает риск поражения электрическим током и упрощает требования к монтажу. Кроме того, некоторые модели (включая M9494D1000) могут поставляться с заводским трансформатором или позволять установку встроенного трансформатора на месте эксплуатации.
4. Удобное подключение
   Предусмотрены стандартные клеммы под разъёмы типа «quick-connect». При необходимости можно установить дополнительный адаптер с винтовыми клеммами.
5. Регулируемый ход (от 90° до 160°)
   Благодаря регулируемому углу поворота вала (90°–160°) М9494D1000 подходит для различных технологических задач. Настройка производится с помощью встроенных потенциометров (в более ранних моделях – путём изменения положения кулачков).
6. Прочный алюминиевый корпус
   Корпус из литого алюминия надёжно защищает механизм от механических повреждений и продлевает срок службы.
7. Наличие встроенных или устанавливаемых вспомогательных выключателей (auxiliary switches)
   Возможность управления дополнительными устройствами, например, сигнализацией, дополнительными заслонками или системами безопасности. Переключатели могут идти с двигателем с завода или устанавливаться дополнительно.
8. Широкий выбор аксессуаров
   Для расширения функционала предусмотрены различные комплекты резисторов, адаптерные кронштейны, встроенные трансформаторы и многое другое (подробнее в разделе «Аксессуары»).
9. Универсальное применение
   Подходит как для нормально открытых, так и для нормально закрытых клапанов и заслонок, что делает его крайне гибким для любых промышленных задач.
10. Равномерный крутящий момент во всём диапазоне напряжений
    Мотор способен обеспечивать стабильное усилие, что особенно важно при работе в условиях колебаний напряжения.

3. Применение в промышленных горелках

Сервоприводы Honeywell M9494D1000 предназначены в первую очередь для управления задвижками и клапанами промышленных горелок. Они обеспечивают точную дозировку топлива и воздуха, поддерживая оптимальный процесс горения, что существенно влияет на:

• КПД системы – регулировка клапанов и заслонок позволяет оптимизировать расход топлива;
• Безопасность – быстрая реакция привода на изменения давления и температуры;
• Надёжность – стабильная работа в жёстких условиях благодаря корпусу с защитой класса NEMA 3;
• Продолжительный срок эксплуатации – конструкция мотора выдерживает высокие термические и механические нагрузки.

4. Официальный дилер Honeywell – «Промэлектроника»

Компания «Промэлектроника» является официальным дилером Honeywell в России. Мы:

• Гарантируем оригинальность продукции. Все изделия имеют необходимую техническую документацию и сертификаты.
• Предлагаем конкурентные цены. Как партнёры производителя, мы предлагаем лучшие условия закупки.
• Обеспечиваем полный комплекс услуг: консультирование, подбор приводов под конкретные нужды производства, доставку, пусконаладку и сервисное обслуживание.
• Оперативно реагируем на запросы. Наши специалисты готовы ответить на ваши вопросы по электронной почте sales@prom-elec.com и по телефону, указанному на сайте.

5. Замена Honeywell M9494D1000 на Honeywell M9494F1003

Поскольку Honeywell M9494D1000 официально снят с производства, при необходимости приобретения или капитального ремонта системы мы рекомендуем аналогичную модель – Honeywell M9494F1003. Новая модель унаследовала все сильные стороны серии Modutrol IV и получила ряд усовершенствований:

• Более совершенные схемы управления.
• Совместимость с современными системами автоматизации.
• Увеличенный ресурс ключевых узлов.
• Упрощённый монтаж благодаря обновлённым аксессуарам.

При выборе замены мы также поможем оценить, полностью ли новая модель совместима по монтажным размерам, крутящему моменту, времени срабатывания и другим параметрам. Это позволит избежать длительных простоев оборудования и дополнительных затрат.

6. Аксессуары и опции для расширения функционала

Для Сервопривода Honeywell M9494D1000, а также для Honeywell M9494F1003 (новой модели) доступен широкий спектр аксессуаров, позволяющих адаптировать привод к конкретным условиям эксплуатации:

1. 220736 (A/B) Internal Auxiliary Switch Kit
   Позволяет установить один или два дополнительных вспомогательных переключателя для управления вспомогательными устройствами.
2. 220738A Adapter Bracket
   Адаптер-кронштейн, повышающий высоту вала привода на 19 мм. Полезен при необходимости состыковки с ранее установленными приводами предыдущих поколений.
3. 220741A Screw Terminal Adapter
   Преобразует стандартные разъёмы «quick-connect» в винтовые клеммы, что может быть удобно для некоторых систем монтажа.
4. 221455A Infinitely Adjustable Crank Arm
   Регулируемый рычаг, который короче стандартного (4074ELY). Позволяет гибко задавать угол поворота и обеспечить при этом прохождение рычага в нижнее положение без применения дополнительных адаптеров.
5. 221508A Resistor Board
   Плата с резисторами, которая подключается к «quick-connect»-выводам серии 90. Обеспечивает функционал, аналогичный отдельным комплектам резисторов (4074BYK, 4074EAU и т. д.).
6. 4074BYK Series 90 Resistor Kit
   Обеспечивает синхронное управление до шести приводов серии 90 с одного управляющего сигнала.
7. 4074EAU W973 Resistor Kit
   Позволяет управлять двумя или тремя приводами серии 90 от одного логического модуля W973 или контроллера разряда воздуха W7100.
8. 4074EDC 4-20 mA Resistor Kit
   Позволяет управлять одним приводом серии 90 от сигнала 4-20 мА.
9. 4074EED Unison Control 4-20 mA Resistor Kit
   Обеспечивает одновременное управление до четырёх приводов серии 90 от одного управляющего сигнала 4-20 мА.
10. 4074ERU Weatherproofing Kit
    К комплектам в неблагоприятных условиях добавляет дополнительную герметизацию, позволяя устанавливать привод в любом положении, сохраняя класс защиты NEMA 3.
11. 50017460-001 / 50017460-003 Внутренние трансформаторы
    Обеспечивают различные напряжения питания (24/120/230 В, 50/60 Гц), упрощая внедрение привода в существующие схемы.

7. Рекомендации по монтажу и электробезопасности

При установке Honeywell M9494D1000 (или модели-заменителя Honeywell M9494F1003) важно учитывать следующие моменты:

1. Соответствие напряжения
   Убедитесь, что напряжение питания (24 В переменного тока либо иное, указанное в документации к конкретной модификации) соответствует вашим техническим условиям и соответствует маркировке на двигателе.
2. Отключение питания
   Перед монтажом обязательно обесточьте всю систему во избежание коротких замыканий и поражения электрическим током.
3. Выбор оптимального места установки
   Расположите привод так, чтобы было удобно подключать аксессуары, выполнять обслуживание и при этом не нарушался класс защиты.
4. Горизонтальное положение вала
   По рекомендации производителя устанавливайте привод с горизонтальным расположением вала. Это гарантирует корректную работу возвратной пружины и механизма в целом.
5. Использование подходящих крепежей
   Для крепления к монтажной поверхности применяйте винты или болты М6 (1/4 дюйма), учитывая прорези на фланцах корпуса.
6. Учет нагрузки параллельного подключения
   Если планируется подключать несколько приводов к одному источнику, следует убедиться, что суммарная мощность не приведёт к перегрузке трансформатора или сети.
7. Корректная прокладка кабелей
   В случае уличного монтажа или установки в помещениях с повышенной влажностью используйте гермовводы (liquid-tight connectors), чтобы обеспечить класс защиты NEMA 3. Для нестандартных положений монтажа (не вертикально) может потребоваться комплект 4074ERU Weatherproofing Kit.

8. Настройка и регулировка угла поворота

8.1 Базовые шаги

1. Снимите крышку распределительной коробки
   Ослабьте четыре винта и аккуратно поднимите верхнюю часть корпуса.
2. Отключите контроллер
   Перед началом настройки вал должен быть свободен от внешнего управляющего сигнала.
3. Подключите тестовый потенциометр
   Для удобства точной настройки (особенно в моделях Series 2 и 3) используют отдельный потенциометр, подключённый к клеммам R-W-B.

8.2 Регулировка 90°–160°

• Для максимального угла (160°)
  Поверните «Stroke» и «Sensitivity» потенциометры (расположенные под крышкой) максимально по часовой стрелке.
• Для минимального угла (90°)
  Поверните оба потенциометра (Stroke, Sensitivity) максимально против часовой стрелки.
• Промежуточные настройки
  Настройте угол срабатывания от 90° до 160°, попеременно вращая эти два потенциометра и проверяя фактический ход привода.

8.3 Установка дополнительных выключателей (auxiliary switches)

• Убедитесь в наличии кулачков
  Если кулачки (auxiliary switch cams) не предусмотрены с завода, установить переключатели будет невозможно. Уточняйте модификацию или используйте наборы 220736A/B.
• Регулировка дифференциала
  Штатно переключатели Honeywell могут работать с дифференциалом 1° или 10°. Кулачок регулируется вручную, пока не будет достигнута нужная точка размыкания/замыкания.
• Проверка работоспособности
  После завершения настройки несколько раз полностью пройдите весь ход привода, чтобы убедиться, что вспомогательные устройства правильно включаются и выключаются.

9. Меры предосторожности и техническое обслуживание

1. Не вращайте вал вручную
   Поворот вала привода рукой или инструментом (гаечным ключом) может повредить зубчатый механизм и ограничительные контакты. Это одна из основных причин выхода приводов из строя.
2. Соблюдайте электробезопасность
   Все коммутационные работы проводите только при отключённом питании. В приводах с дополнительными выключателями может присутствовать второе питание, поэтому нужно убедиться, что все источники напряжения отключены.
3. Регулярные проверки
   Учитывая важность привода в работе горелочной системы, рекомендуется проводить регламентные осмотры не реже 1 раза в год (а лучше – каждые полгода). При проверке обращайте внимание на износ шестерён, степень запылённости, целостность проводки.
4. Использование фирменных комплектующих
   Для продления срока службы важно заменять износившиеся детали и устанавливать только оригинальные аксессуары Honeywell или их рекомендованные аналоги.
5. Гарантия производителя
   При соблюдении всех инструкций и использовании оригинальных комплектующих сохраняется гарантия. В случае самостоятельной несанкционированной модернизации или неквалифицированного ремонта гарантия может аннулироваться.

10. Причины выбрать «Промэлектроника» для закупки и обслуживания

• Официальный статус. Мы имеем прямые соглашения с Honeywell, что гарантирует поставку сертифицированных товаров.
• Профессиональный персонал. Наши инженеры и консультанты регулярно проходят обучение по линейкам Honeywell.
• Широкая складская программа. Поддерживаем запас актуальных позиций и комплектующих.
• Индивидуальный подход. Мы поможем найти оптимальный вариант серводвигателя или его замену с учётом специфики производства.
• Гибкие условия оплаты. Предоставляем удобные варианты расчётов, возможны отсрочки платежей для постоянных клиентов.
• Быстрая доставка. Отправляем заказы по всей России, сотрудничаем с ведущими транспортными компаниями.

11. Часто задаваемые вопросы (FAQ)

Вопрос: Могу ли я поставить Honeywell M9494F1003 вместо Honeywell M9494D1000 без переделки креплений?
Ответ: Большинство монтажных размеров новой модели совпадает со старой, однако перед заменой уточните технические параметры (габариты, крутящий момент, время срабатывания, совместимость по напряжению). При необходимости воспользуйтесь Adapter Bracket 220738A, который поднимет ось вала на нужную высоту.

Вопрос: Нужно ли менять проводку при замене старой модели на новую?
Ответ: Обычно проводка остаётся прежней, так как новая модель также работает от 24 В (если используется аналогичный вариант с трансформатором). Однако рекомендуем проверить схему и состояние проводов. Если требуется переход на винтовые клеммы, установите 220741A Screw Terminal Adapter.

Вопрос: Может ли привод работать в уличных условиях?
Ответ: Да, корпус и распределительная коробка M9494D1000 имеют класс защиты NEMA 3. При установке в любом положении, отличном от вертикального, рекомендуется дополнительно использовать 4074ERU Weatherproofing Kit и герметичные кабельные вводы.

Вопрос: Сколько стоит сервисное обслуживание?
Ответ: Стоимость технического обслуживания зависит от объёма работ, наличия/отсутствия дополнительных компонентов и т. д. Обратитесь к нам по адресу sales@prom-elec.com, чтобы получить индивидуальное предложение.
