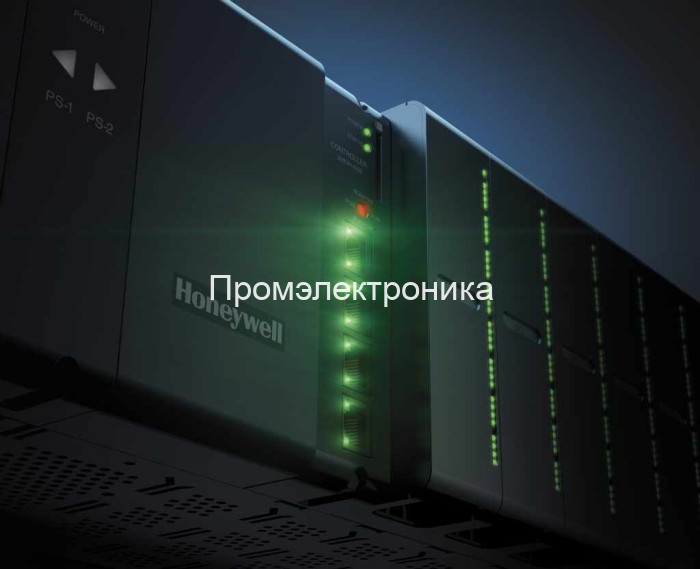

Усовершенствованный программируемый логический контроллер (ПЛК) Honeywell ControlEDGE позволяет улучшить показатели управления, обеспечивая большую универсальность применения и снижение затрат. Новый ПЛК ControlEdge™ более эффективно интегрируется с системой Experion®, ЧМИ и устройствами сторонних производителей. Кроме того, за счет использования принятых в отрасли языков программирования, отвечающих требованиям IEC 61131-3, и возможности дистанционной настройки и обновления микропрограммного обеспечения можно снизить трудоемкость процедуры настройки конфигурации.
Новый ПЛК является частью семейства контроллеров следующего поколения ControlEdge и служит для высокоэффективного обмена данными на всех уровнях коммерческих и технологических операций. Это позволяет оптимизировать производственные операции, повысить эффективность технического обслуживания и освободить персонал от ручной работы. ПЛК ControlEdge — один из первых контроллеров, созданных в рамках инициативы Honeywell по поддержке использования промышленного Интернета вещей (IIoT-ready initiative).
Контроллеры Honeywell ControlEdge обеспечивают надежное управление для решения широкого круга задач. Линейка усовершенствованных контроллеров, соответствующих требованиям стандарта IEC 61131-3, отличается замечательными возможностями масштабирования для использования в различных условиях.
ПЛК ControlEdge можно развертывать с применением уникальной методики реализации проектов Honeywell LEAP™, которая помогает найти оптимальные решения для проектов автоматизации, снизить их сложность, сэкономить время и сократить затраты.
Внедрение решений на основе ПЛК ControlEdge на промышленных объектах гарантирует сокращение затрат и повышение производительности на протяжении всего срока полезной эксплуатации оборудования. Заказчики также получают существенные преимущества за счет упрощения настройки и интеграции всей имеющейся архитектуры управления.
Основные преимущества Honeywell ControlEDGE:
ПЛК ControlEdge создан на основе проверенной временем платформы серии 900, включающей стойки и источники питания, которые в настоящее время используются в контроллере HC900.
• Первый ПЛК с универсальными модулями ввода-вывода с поддержкой HART для повышения гибкости настройки конфигурации
• ПЛК спроектирован и разработан корпорацией Honeywell, которая является мировым лидером в области автоматизации технологических процессов на протяжении более чем 40 лет
• Тесная интеграция с лучшей в классе распределенной системой управления (РСУ) Honeywell Experion, системой диспетчерского управления и сбора данных (SCADA) и системой безопасности
• Встроенные средства резервирования контроллера • Возможность резервирования источников питания
• Два типа источников питания: 60-ваттный на 24 В= и на 110/240 В~
• Возможность применения методики реализации проектов Honeywell LEAP и поддержка универсальных модулей ввода-вывода для повышения гибкости конфигурации
• Стойки ввода-вывода различных размеров • Интеграция с системами и устройствами сторонних производителей, такими как двигатели, приводы и компрессоры
• Подключение к человеко-машинному интерфейсу (ЧМИ) с помощью протоколов Modbus и OPC UA
• Совместимость с ведущими открытыми сетевыми стандартами, такими как Modbus и OPC UA
• Многофункциональная среда программирования, соответствующая стандарту IEC 61131-3
• Лучшие в своем классе средства информационной безопасности для защиты систем, персонала и наиболее важной информации
Список модулей:
Стойки
1 900RR0-0200 Стойка CPM с резервированием (в сборе)
2 900R04-0200 Стойка на 4 гнезда под модули ввода/вывода, без резервного источника
питания (в сборе)
3 900R08-0200 Стойка на 8 гнезд под модули ввода/вывода, без резервного источника
питания (в сборе)
4 900R12-0200 Стойка на 12 гнезд под модули ввода/вывода, без резервного источника
питания (в сборе)
5 900R08R-0200 Стойка на 8 гнезд под модули ввода/вывода, с резервным источником питания
(в сборе)
6 900R12R-0200 Стойка на 12 гнезд под модули ввода/вывода, с резервным источником
питания (в сборе)
Процессорный модуль (CPM)
7 900CP1-0200 Процессорный модуль (CPM)
Модуль связи
8 900SP1-0200 Дополнительный процессорный модуль (EPM)
9 900ES1-0100 Модуль последовательной связи 4-портовый, 2 порта RS232, 2 порта RS485
Модуль ввода/вывода
10 900U01-0100 Универсальный модуль ввода/вывода
11 900A01-0202 Универсальный 8-канальный модуль аналоговых входов: терморезисторов,
термопар, В
12 900A16-0103 16-канальный модуль аналоговых входов высокого уровня
13 900B01-0301 4-канальный модуль аналоговых выходов 0–20 мА
14 900B08-0202 8-канальный модуль аналоговых выходов 0–20 мА (5 модулей/стойка)
15 900G03-0202 Модуль цифровых входов 16-канальный 120/240 В~
16 900G32-0101 Модуль цифровых входов 24 В= 32-канальный
17 900G01-0202 16-канальный модуль цифровых замыкающих входов
18 900G04-0101 16-канальный модуль цифровых изолированных входов 125/240 В~ – 125 В=
19 900H03-0202 Модуль цифровых выходов 8-канальный 120/240 В~
20 900H32-0102 32-канальный модуль цифровых выходов 24 В=
21 900H01-0202 Модуль цифровых релейных выходов 8-канальный
22 900K01-0201 Модуль 4-канальный импульсных/частотных сигналов
Питание
23 900P01-0301 Источник питания 120/240 В~, 60 Вт
24 900P24-0301 Источник питания 24 В=, 60 Вт
25 900PSM-0200 Резервный модуль контроля электроснабжения
Клеммные колодки
26 900TEK-0200 Корпус клеммной колодки, черный, 20 посадочных мест, тип Euro
27 900TER-0200 Корпус клеммной колодки, красный, 20 посадочных мест, тип Euro
28 900TCK-0200 Корпус клеммной колодки, черный, 36 посадочных мест, тип Euro
29 900TBR-0200 Клеммная колодка высокого напряжения (с перегородками)
30 900TBK-0200 Клеммная колодка низкого напряжения (с перегородками)
Удаленная клеммная колодка и кабель для нее
31 900RTS-0001
Удаленная клеммная колодка (RTP) для цифровых входов, цифровых выходов
и аналоговых выходов
32 900RTA-L001 Удаленная клеммная колодка для аналоговых входов
33 900RTR-H001 Удаленная клеммная колодка (RTP) для релейных выходов
34 900RTC-L210 Низковольтный кабель для подсоединения удаленной клеммной колодки (1,0
м, 3,28 фута)
35 900RTC-L225 Низковольтный кабель для подсоединения удаленной клеммной колодки (2,5
м, 8,2 фута)
36 900RTC-L250 Низковольтный кабель для подсоединения удаленной клеммной колодки (5,0
м, 16,4 фута)
37 900RTC-H210 Высоковольтный кабель для подсоединения удаленной клеммной колодки (1,0
м, 3,28 фута)
38 900RTC-H225 Высоковольтный кабель для подсоединения удаленной клеммной колодки (2,5
м, 8,2 фута)
39 900RTC-H250 Высоковольтный кабель для подсоединения удаленной клеммной колодки (5,0
м, 16,4 фута)
40 900RTC-3410 Кабель низковольтный для подсоединения удаленной клеммной колодки 16/32
канала (1,0 м, 3,28 фута)
41 900RTC-3425 Кабель низковольтный для подсоединения удаленной клеммной колодки 16/32
канала (2,5 м, 8,2 фута)
42 900RTC-3450 Кабель низковольтный для подсоединения удаленной клеммной колодки 16/32
канала (5,0 м, 16,4 фута)
43 900RTC-BA10 Аналоговые выходы – кабель для подсоединения удаленной клеммной
колодки, 8 каналов 1,0 м
44 900RTC-BA25 Аналоговые выходы – кабель для подсоединения удаленной клеммной
колодки, 8 каналов 2,5 м
45 900RTC-BA50 Аналоговые выходы – кабель для подсоединения удаленной клеммной
колодки, 8 каналов 5,0 м
Принадлежности
46 51307946-001 Защитная крышка, CPM/EPM
47 51452262-503 Комплект маркировочных этикеток для модуля ввода/вывода
48 900TNF-0200 Заглушка клеммной колодки
49 900RNF-0200 Заглушка для стойки CPM с резервированием (без модуля переключения на
резерв (RSM))
50 900TSS-0001 Шина заземления для подключения проводов заземления экранов кабелей
(2 шт. в комплекте)
51 900J02-0001 Перемычки клеммной колодки (10, 2-контактные перемычки)
52 900J10-0001 Перемычки клеммной колодки (10, 10-контактные перемычки)
53 51205995-501 Резистор MI/MP 250 Ом, комплект из 8 шт.
Сетевые устройства
54 50008930-001 8-портовый сетевой коммутатор MOXA, режим Multi
55 50008930-002 16-портовый сетевой коммутатор MOXA, режим Multi
56 50135395-001 Оптоволоконный конвертер Ethernet
57 50008930-004 MOXA: 8-портовый сетевой коммутатор, режим Single
58 50008930-003 MOXA: 16-портовый сетевой коммутатор, режим Single
59 50135395-002 MOXA: Оптоволоконный конвертер IMC-101-S-SC, режим Single
60 50008930-008 Коммутатор-концентратор Ethernet 16-портовый с поддержкой режима Multi
mode, G3
61 50135395-003 Оптоволоконный конвертер Ethernet – Multi-Mode,G3
Комплекты программного обеспечения
62 SP-CSPLC1 Исполнительная среда для ПЛК ControlEdge
63 SP-EMD151-
ESD Комплект ПО ControlEdge Builder R151, электронный вариант дистрибуции ПО
64 SP-EMD151 Комплект ПО ControlEdge Builder R151
65 SP-EMD140-
ESD Комплект ПО ControlEdge Builder R140, электронный вариант дистрибуции ПО
66 SP-EMD140 Комплект ПО ControlEdge Builder R140
67 SP-EBLDR1 Лицензия клиента ПО ControlEdge Builder
68 SP-MAPLC1 Пакет для перехода – годовая подписка на одного пользователя
Универсальные модули ввода-вывода для повышения гибкости реализации проектов
Ключ к повышению гибкости — опыт Honeywell в области автоматизации в сочетании с инновационной методикой LEAP, помогающие промышленным компаниям оптимизировать процесс выполнения проектов. В результате внедрения методики LEAP можно добиться значительной экономии общих затрат на монтаж средств автоматизации проекта, сократить расходы на переделки, а также свести к минимуму задержки в графике выполнения работ.
Важным аспектом методики является применение 16-канальных универсальных модулей ввода-вывода (UIO), которые обеспечивают гибкость выбора типов входов/выходов, устраняя необходимость использования разнородных модулей в ПЛК с различными конфигурациями подсистемы ввода-вывода. Любой сигнал от КИП можно подключить к любому каналу ввода-вывода. Благодаря UIO заказчики получают большую свободу действий при внесении изменений на поздних стадиях проектов автоматизации, например изменений в конфигурации или конструкции.
Применение модулей UIO позволяет уменьшить количество необходимого оборудования за счет сокращения или устранения распределительной проводки, а также отсутствия потребности в аппаратных средствах с различными конфигурациями входов/выходов. В итоге можно добиться значительной экономии, обусловленной сокращением необходимых складских запасов запчастей и сопутствующих издержек.
Встроенная поддержка протокола OPC UA
OPC Unified Architecture (UA) является основным протоколом для промышленного Интернета вещей (IIoT) и обеспечивает безопасную, надежную и независящую от поставщика оборудования транспортировку необработанных данных и предварительно обработанной информации от уровня датчиков КИП до уровня управления производством. При помощи этого открытого протокола, встроенного непосредственно в сам контроллер в качестве клиента и сервера, ПЛК Honeywell ControlEdge обеспечивает пользователям свободу выбора интерфейсов, упрощая интеграцию с широким спектром сторонних систем и устройств.
Резервирование контроллера
Резервирование в системах Honeywell представляет собой готовое решение. В отличие от контроллера без резервирования для реализации схемы с резервированием не требуется вносить изменения в программы. ПЛК ControlEdge значительно упрощает решение этой задачи. Для синхронизации данных между модулями CRM не требуется никакой дополнительной инфраструктуры.
Надежная защита информации
Встроенные средства информационной безопасности (ИБ) обеспечивают соблюдение нормативных требований, снижение рисков и необходимую доступность ресурсов. Среди особенностей решения для ИБ — безопасная загрузка для предотвращения установки несанкционированного программного обеспечения, встроенный межсетевой экран, помогающий уменьшить уязвимость при атаках, вызывающих отказ в обслуживании (DOS-атаки) и переполнение сообщениями, шифрование критически важных данных с несложной настройкой, а также аутентификация и авторизация с помощью проверенных сертификатов и надежной модели подписки.
Занимая передовые позиции в области обеспечения безопасности и защиты промышленных объектов, Honeywell предлагает решения для промышленной ИБ и управляемые услуги, которые позволят защитить доступность, безопасность и надежность промышленных систем управления и производственных операций. Honeywell помогает улучшить коммерческие показатели за счет снижения риска аварий, неполадок и отказов, нарушающих нормальную работу производства. Это означает, что заказчики могут быть уверены в безопасности своих ПЛК.
Панели удаленного подключения
Дополнительные панели удаленного подключения (RTP), монтируемые на рейку стандарта DIN, поставляются с подключенными кабелями в целях сокращения времени монтажа и расходов на оплату труда. Предлагаются кабели различной длины: 1, 2,5 и 5 метров. Панели RTP переключают питание КИП для удаления и установки модуля без отключения подачи питания от контроллера.
Масштабируемость для решения широкого круга задач
ПЛК Honeywell позволяет включать в конфигурацию системы управления функциональные возможности, отвечающие конкретным потребностям заказчика. Контроллеры поддерживают масштабирование не только по скорости обработки, но и по рабочим характеристикам. Кроме того, предусмотрены сетевые функции, поддерживающие различные стандарты связи.
ПЛК ControlEdge предназначен для оптимизации работы небольших установок, начиная от систем управления двигателем и систем вентиляции и кондиционирования до насосов, генераторов и многого другого. Он также отлично подходит для управления процессами, выполняемыми в перерабатывающей промышленности, такими как очистка сточных вод, подготовка технического воздуха, подача угля и золоудаление, управление холодильным и сушильным оборудованием.
Экспертные услуги и поддержка
На протяжении более четырех десятилетий Honeywell является признанным лидером в области автоматизации производства.
Наши технологии применяются на ряде крупнейших в мире нефтеперерабатывающих заводов, производственных комплексов, комбинатов и рудников. Характерными особенностями систем автоматизации Honeywell являются простота установки и эксплуатации. Они являются самыми надежными и масштабируемыми системами управления технологическими процессами в своем классе.
Honeywell понимает, что высококвалифицированная поддержка и услуги по внедрению, предоставляемые именно тогда, когда они необходимы, имеют решающее значение для успеха любого проекта автоматизации.
ControlEdge Builder — интегрированная среда для настройки конфигурации
ControlEdge Builder — это интегрированный в ПЛК ControlEdge инструмент настройки конфигурации, предназначенный для проектирования, настройки, программирования и обслуживания ПЛК.
ControlEdge Builder полностью соответствует стандарту IEC 61131-3 и поддерживает все пять языков программирования:
• Лестничные диаграммы (LD)
• Диаграммы функциональных блоков (FBD)
• Структурированный текст (ST)
• Список инструкций (IL)
• Последовательные функциональные схемы (SFC)
Дистанционное обновление микропрограммного обеспечения
Возможность удаленного обновления микропрограммы контроллера очень важна при эксплуатации сотен ПЛК, расположенных на разных площадках. Учитывая низкую пропускную способность и ненадежность сетей, удаленное обновление микропрограмм в ControlEdge Builder реализовано в виде двухступенчатой процедуры, которая обеспечивает непрерывную работу контроллера и получение надежного результата.
Дистанционная диагностика
Не меньшее значение, чем удаленное обновление и программирование ПЛК ControlEdge, имеет возможность удаленной диагностики работоспособности ПЛК. ControlEdge Builder осуществляет детальный анализ состояния ПЛК, что позволяет сократить количество необходимых посещений места их установки
Превосходные возможности интеграции
Благодаря технологиям Honeywell промышленные объекты получают возможность организовать гибкий и эффективный доступ к данным, гарантирующий удобство настройки и обслуживания.
ПЛК ControlEdge тесно интегрированы с архитектурой системы управления Experion. Выбирая в качестве партнера поставщика средств автоматизации, предлагающего как РСУ, так и ПЛК, пользователи получают доступ к преимуществами единого контактного канала для поддержки и поставок, что помогает существенно сократить капитальные и эксплуатационные затраты.

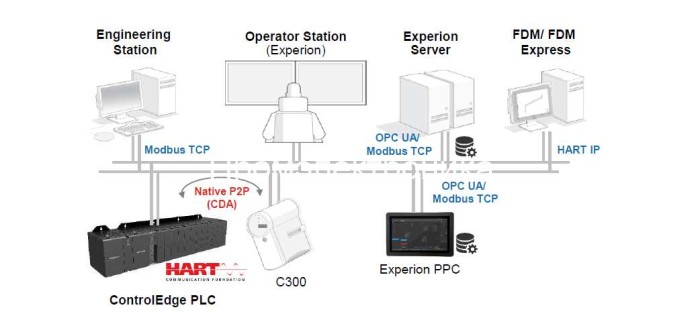

Интеграция с Experion
Открытые протоколы позволяют ПЛК ControlEdge работать с любой системой SCADA. В сочетании с РСУ Experion или Experion SCADA он превращается в превосходное решение. Благодаря поддержке до 5000 контроллеров в расчете на сервер и возможности дальнейшего наращивания количества серверов с помощью запатентованной распределенной архитектуры систем (DSA) РСУ Experion демонстрирует превосходные показатели масштабирования, а также надежности, защиты и безопасности.
