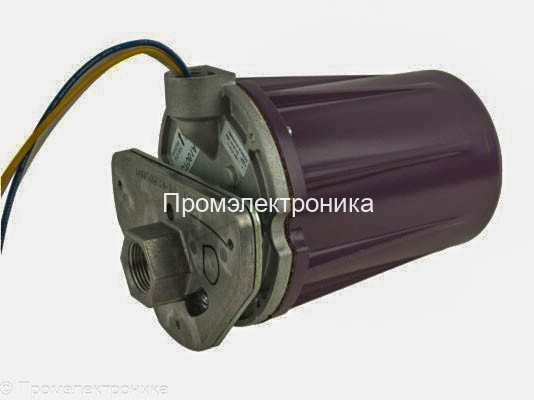

Honeywell C7061A1012

Honeywell C7061A1012 – это один из самых надёжных и современных УФ-датчиков пламени для систем горения, который обеспечивает быстрый отклик, точное определение наличия пламени и гарантирует безопасность работы промышленного оборудования. Данный ультрафиолетовый датчик пламени (он же УФ-датчик пламени Honeywell C7061A1012, фотодатчик Honeywell C7061A1012, C7061A1012) специализируется на фиксации ультрафиолетового излучения, возникающего при сгорании углеродосодержащего топлива (таких, как природный газ, сжиженный нефтяной газ и мазут). В сочетании с автоматами горения Honeywell этот фотодатчик позволяет осуществлять непрерывный контроль пламени на протяжении длительной эксплуатации различных промышленных горелочных систем.

Компания Промэлектроника является официальным дилером Honeywell и предлагает приобрести ультрафиолетовый датчик пламени Honeywell C7061A1012 по привлекательной цене с полной поддержкой и консультацией по установке и эксплуатации. Для получения дополнительной информации, а также для заказа и уточнения технических характеристик, свяжитесь с нами по электронной почте: sales@prom-elec.com

Ниже вы найдёте подробное описание ключевых особенностей модели Honeywell C7061A1012, а также полезные рекомендации по монтажу, обслуживанию и проверке корректности работы. Наша цель – помочь вам оптимизировать систему горения на вашем предприятии и обеспечить высокую степень безопасности и надёжности.

Основное назначение и принцип работы

УФ-датчик пламени Honeywell C7061A1012 предназначен для обнаружения и измерения ультрафиолетового излучения, которое испускает пламя при сжигании различного углеродного топлива, включая:

• Природный газ
• Сжиженный нефтяной газ
• Мазут и другие виды нефтепродуктов

Датчик работает в сочетании с контроллерами горения Honeywell (серии EC7800, RM7800, а также усилителями сигнала пламени). Он способен обнаруживать пламя за счёт улавливания ультрафиолетового спектра излучения. В момент сгорания происходит выброс УФ-лучей; датчик регистрирует их и генерирует электрический сигнал, который подаётся на управляющую систему (автомат горения). Если пламя погаснет или станет нестабильным, сигнал изменится, и автоматика горения произведёт аварийную остановку подачи топлива для предотвращения опасной ситуации.

Главная особенность C7061A1012 – это динамическое самотестирование, осуществляемое с определённой частотой (шторка внутри датчика прерывает УФ-поток определённое количество раз в минуту). Если выявляется неправильная реакция фотосенсора или электронных схем, датчик посылает соответствующий сигнал, и автоматика переводит систему в аварийный режим.

Ключевые особенности Honeywell C7061A1012

1. Динамическое самопроверочное тестирование
   Модели Honeywell C7061A1012 оснащены механизмом прерывателя (шторки), который запускается с частотой до 12 раз в минуту (при работе с усилителем R7861 и 7800-й серией контроллеров). Это помогает проверить корректность работы ультрафиолетовой трубки и электронных компонентов, отвечающих за усиление сигнала. В случае некорректной работы или «симулированного» пламени контроллер мгновенно реагирует, останавливая процесс горения.
2. Параллельное подключение
   Возможно подключение двух устройств контроля пламени одновременно, что минимизирует риск ошибочного погасания пламени и обеспечивает дополнительную надёжность, если распознавание пламени затруднено или присутствуют различные факторы, снижающие видимость пучка (например, дым, пыль, вибрации и т. д.).
3. Универсальные возможности монтажа
   Датчик Honeywell C7061A1012 может быть установлен на стандартную смотровую трубку с резьбой NPT 3/4", а также может монтироваться горизонтально, вертикально или под любым наклоном. Это упрощает подбор оптимального угла обзора и существенно облегчает процесс установки в различных промышленных условиях.
4. Широкий диапазон рабочих температур
   Работа при экстремальных температурах (от -40°C) возможна при использовании соответствующих модификаций ультрафиолетовых трубок. Это делает датчик одним из самых надёжных решений для регионов с суровым климатом и высокими требованиями по температурному режиму.
5. Совместимость с усилителями сигнала
   УФ-датчик пламени Honeywell C7061A1012 совместим с контроллерами горения семейства R7061, R7861, а также с рядом соответствующих программируемых блоков Honeywell (7800 SERIES). Такая гибкость обеспечивает удобную интеграцию в уже существующие и новые системы промышленной автоматизации.
6. Сменные компоненты
   В случае возникновения неисправности предусмотрена возможность замены кварцевого смотрового окна, ультрафиолетовой трубки, катушки и шторки, что значительно упрощает обслуживание и продлевает срок службы устройства.
7. Соответствие строгим нормам качества
   Устройство имеет взрывозащищённую версию (модель C7061F), которая предназначена для использования во взрывоопасных зонах. Корпус стандартной модели C7061A имеет класс защиты IP67, что означает полную защиту от пыли и защиту от кратковременного погружения в воду.

Преимущества применения УФ-датчика пламени Honeywell C7061A1012

1. Безопасность и стабильность
   При работе промышленного оборудования важно исключить риск несанкционированного прогорания топлива или взрывов. Данный ультрафиолетовый датчик пламени обеспечивает высокий уровень безопасности за счёт точного и быстрого контроля факела горения.
2. Минимизация простоя оборудования
   Наличие функции самопроверки позволяет оперативно выявлять неисправности как самого датчика, так и сопутствующих электронных компонентов. В случае сбоя автоматика горения своевременно блокирует подачу топлива, предотвращая крупные поломки и серьёзные аварии. Параллельное подключение двух датчиков даёт дополнительный уровень резервирования.
3. Снижение эксплуатационных затрат
   Благодаря надёжной конструкции, долговечным материалам и возможности замены отдельных компонентов, снижены общие расходы на ремонт и обслуживание. Кроме того, оперативное выявление нестабильного пламени помогает вовремя провести настройку горелки и сократить перерасход топлива.
4. Универсальность и широкая сфера применения
   Фотодатчик Honeywell C7061A1012 может применяться во множестве отраслей: нефтепереработка, химическая промышленность, энергетика, металлургия, пищевая промышленность и др. Он идеально подходит для любых систем, где требуется непрерывный мониторинг пламени.
5. Адаптация к различным режимам горения
   При работе на разном топливе (газ, дизель, мазут) и при изменяющихся параметрах горелки (давление, температура, угол подачи топлива) УФ-датчик пламени Honeywell C7061A1012 стабильно определяет факел и своевременно сигнализирует о любых изменениях.

Технические характеристики

1. Тип: Ультрафиолетовый датчик пламени (Purple Peeper)
2. Модель: Honeywell C7061A1012
3. Назначение: определение УФ-излучения от горящего топлива
4. Серия совместимых контроллеров:
   • EC7800
   • RM7800
   • R7061 Dynamic Self-Check
   • R7861 Dynamic Self-Check
5. Скорость самопроверки (частота закрытия шторки):
   • ~12 раз в минуту при работе с усилителем R7861 в связке с 7800 SERIES
   • ~60 раз в минуту при работе с усилителем R7061 и R4348 Flame Switch
6. Температурный диапазон (окружающая среда): от -40°C (в модификациях с соответствующей УФ-трубкой) до +85°C
7. Возможность замены: ультрафиолетовая трубка, кварцевое окно, катушка, шторка
8. Длина кабеля: от 30 до 50 м между датчиком и усилителем (зависит от условий эксплуатации и помех)
9. Класс защиты: IP67 (защита от пыли и влаги)
10. Взрывозащищённое исполнение: модель C7061F (EExd IIC T6)

Аксессуары и сменные детали

Производитель Honeywell предлагает большой выбор аксессуаров и запасных частей, разработанных специально для УФ-датчика пламени Honeywell C7061A1012, позволяя увеличить функциональность и облегчить установку в самых разнообразных условиях. Среди наиболее востребованных комплектующих:

1. 129464M – Стандартная ультрафиолетовая sensing tube
2. 129464N – УФ-трубка с рейтингом -40°C (стандартный вариант)
3. 190971B – Катушка и шторка (coil and shutter assembly)
4. 114372 – Кварцевое смотровое окно, рассчитанное на давление 20 psi (138 кПа)
5. 122748 – Кварцевое смотровое окно, рассчитанное на давление 50 psi (345 кПа)
6. 118367A – Шарнирное (swivel) крепление для упрощённой регулировки угла обзора
7. 120934, 124198 – Крепёжные фланцы разных размеров
8. 123539 – Антивибрационное крепление (antivibration mount)
9. 190105 – Водяная рубашка (Water Jacket) для ситуаций, требующих дополнительного охлаждения датчика

Также предусмотрены различные прокладки, адаптеры, фокусирующие линзы, уплотнители, позволяющие подстроить установку под конкретные задачи. Наличие перечисленных аксессуаров и запасных частей можно уточнить у официального дилера Honeywell – Промэлектроника (email: sales@prom-elec.com).

Монтаж и установка

1. Определение местоположения
   В первую очередь оцените условия, в которых будет работать датчик: температуру, наличие вибраций, доступность для обслуживания. Зачастую целесообразно устанавливать датчик как можно ближе к горелке, где пламя наиболее интенсивно излучает УФ-свет.
2. Выбор и подготовка смотровой трубки
   Для минимизации отражений и оптимальной видимости пламени рекомендуется использовать чёрную стальную трубу. Типовая посадка: NPT 3/4". Диаметр трубы и её длину выбирают с учётом конструктивных особенностей котла или печи. Если требуется широкий угол обзора, трубу делают короче и большего диаметра.
3. Монтажное положение
   Honeywell C7061A1012 может устанавливаться под любым углом: горизонтально, вертикально, наклонно. Однако для корректной работы внутренней шторки на корпусе датчика имеются специальные отметки (стрелка и выемка), которые должны быть выровнены строго вертикально, чтобы шторка не заедала.
4. Подача охлаждающего или продувочного воздуха
   При очень высоких температурах в топке (>85°C вокруг места монтажа) или при наличии большого количества твёрдых частиц (пыль, копоть) целесообразно предусмотреть подачу внешнего воздуха или вентиляцию, чтобы предохранять датчик от перегрева и загрязнения.
5. Параллельное подключение
   Если условия сгорания сложные (например, много дыма, переменный режим горения, нестабильное пламя), рекомендуется подключить два датчика C7061A параллельно к одному входу автоматики горения. Тогда при потере сигнала одним датчиком система всё ещё получает надёжную информацию от второго.

Проверка и наладка

1. Измерение пламенного сигнала
   После установки и подключения к контроллеру необходимо проверить уровень сигнала пламени при различных условиях: только пилотная горелка, пилотная плюс основная, только основная горелка. Для этого используется вольтметр (или специальный прибор). Убедитесь, что сигнал стабильный и выше минимально допустимого уровня.
2. Испытание на турндаун пилота
   Если датчик управляет основным клапаном топлива, следует проверить, способен ли он распознать минимальный пилотный факел, достаточный для поджига основного топлива.
3. Тестирование реакции на искру
   Зажигательная искра (особенно в ближней зоне детектирования) может создавать УФ-излучение, способное ложно срабатывать датчик. В случае ложного сигнала нужно перенаправить датчик или установить экранирующие перегородки, чтобы исключить попадание прямого или отражённого ультрафиолета от искры в объектив.
4. Финальная проверка
   После всех корректировок проводится полный цикл проверки системы горения (в соответствии с инструкциями на контроллер или автомат горения Honeywell). Система должна корректно реагировать на появление и отсутствие пламени, не выдавая ложных сигналов.

Обслуживание и эксплуатация

Для поддержания корректной работы УФ-датчика пламени Honeywell C7061A1012 необходимо регулярное техническое обслуживание:

1. Очистка смотрового окна
   В процессе эксплуатации на кварцевом окне может оседать пыль, копоть и другие загрязнения, снижающие чувствительность прибора. Очищать окно желательно мягкой тканью или ватным тампоном. Если окно повреждено или его поверхность покрыта трудноудаляемыми отложениями, его необходимо заменить на новое (строго по спецификации Honeywell).
2. Проверка состояния шторки и катушки
   Динамическая самопроверка основана на периодическом закрытии шторки. При появлении аномальных шумов или скачков сигнала возможны проблемы в подвижном механизме. В таком случае меняют узел 190971B (coil and shutter assembly).
3. Замена УФ-трубки
   Если фототрубка вышла из строя, рекомендуется ставить только оригинальные запчасти Honeywell (артикулы 129464M, 129464N и т. п.) в соответствии с требуемым температурным диапазоном.
4. Контроль правильности сигналов
   В рамках плановой проверки системы управления горением следует периодически контролировать уровень пламенного сигнала и вносить поправки в схему (подчищать зрительную трубку, проверять надёжность соединений и т. д.).

Основные сферы применения

• Котельные и ТЭЦ Где необходим контроль горелок, работающих на газе, мазуте, дизельном топливе.
• Металлургия и литейное производство Сквозной мониторинг пламени в печах и нагревательных установках.
• Нефтеперерабатывающие и химические заводы Строгие требования к безопасности и непрерывности процесса требуют надёжных датчиков пламени.
• Стекольное производство Высокотемпературные печи, где важно своевременно определить наличие горения.
• Пищевая промышленность Тепловые обработки (сушки, жарочные линии) зачастую также требуют непрерывного контроля пламени.

Почему выгодно купить в Промэлектроника

1. Официальный дилер Honeywell
   Компания Промэлектроника имеет статус официального дилера, что гарантирует оригинальность продукции и полное соответствие техническим характеристикам, указанным производителем.
2. Наличие на складе и быстрая доставка
   Большой складской запас продукции Honeywell в России позволяет быстро удовлетворить потребности клиентов, избежав длительных простоев при ожидании поставок.
3. Техническая поддержка
   Специалисты Промэлектроника имеют обширный опыт и знания в области систем промышленного горения. Мы поможем подобрать оптимальное решение для вашего предприятия и предоставим рекомендации по правильной установке и эксплуатации.
4. Гибкие условия сотрудничества
   Предоставляем конкурентные цены, а также различные варианты оплаты и доставки. При необходимости возможно заключение долгосрочного партнёрства с взаимовыгодными условиями.
5. Оперативное обслуживание
   Заказ можно оформить по телефону или через электронную почту sales@prom-elec.com. Мы стремимся как можно быстрее реагировать на запросы, чтобы наш клиент оставался максимально удовлетворён сервисом.

Часто задаваемые вопросы

1. Можно ли использовать фотодатчик Honeywell C7061A1012 для контроля пламени в взрывоопасных зонах?
Да, существует взрывозащищённая модель C7061F, соответствующая классу EExd IIC T6. Для других рабочих условий подойдет стандартная модель C7061A1012 (IP67).

2. В чём отличие между C7061A и C7061F?
Главное отличие – C7061F имеет взрывозащищённый корпус, который предназначен для особо опасных условий эксплуатации. Модель C7061A рассчитана на стандартные промышленные применения.

3. Какова максимальная длина кабеля между датчиком и усилителем?
Рекомендуемая длина от 30 до 50 м. Если условия окружающей среды сложные (повышенный радиочастотный шум, параллельные высоковольтные провода и т. п.), лучше использовать экранированный кабель или уменьшить длину во избежание помех.

4. Что делать, если датчик не видит пламя?
Возможные причины:

• Закоптилась или загрязнилась смотровая трубка/окно.
• Неправильный угол обзора.
• Неисправность самой УФ-трубки или шторки.
• Слишком низкий уровень УФ-излучения (проблема с горелкой). Обратитесь к руководству по эксплуатации и при необходимости свяжитесь с нашими специалистами.

5. Можно ли заказать запасные части в Промэлектроника?
Безусловно. Мы поставляем все доступные запчасти и аксессуары от Honeywell: УФ-трубки, кварцевые окна, шторки, линзы и т. д.

Заключение

Honeywell C7061A1012 – высокотехнологичный ультрафиолетовый датчик пламени, обеспечивающий надёжный контроль горения углеродного топлива. Благодаря динамической самопроверке, широкому диапазону рабочих температур и гибким возможностям монтажа, этот датчик становится лучшим выбором для промышленного применения. Возможность параллельного подключения двух датчиков, простота установки и обслуживания, совместимость с топовыми системами управления Honeywell делают модель C7061A1012 лидером в своём классе.

Компания Промэлектроника, являясь официальным дилером Honeywell, гарантирует оригинальность оборудования, предоставляя не только сам датчик, но и полную техническую поддержку, широкий ассортимент аксессуаров и запчастей. Заказывайте УФ-датчик пламени Honeywell C7061A1012 и получайте высокий уровень безопасности, надёжности и эффективности ваших горелочных установок.
Свяжитесь с нами: sales@prom-elec.com

Если вы ищете эффективное решение для промышленной безопасности и надёжного контроля пламени, ультрафиолетовый датчик пламени Honeywell C7061A1012 станет оптимальным выбором. Надёжность, долговечность, самопроверка и доступность запасных частей – вот те ключевые преимущества, которые способствуют высокой востребованности модели C7061A1012 в различных отраслях.

Промэлектроника – официальный дилер Honeywell.
Мы ценим доверие наших клиентов и стремимся обеспечить их всем необходимым для стабильной и долгосрочной работы систем промышленного горения.

Свяжитесь с нами для консультации или заказа: sales@prom-elec.com

Спасибо, что рассмотрели Honeywell C7061A1012 как часть своей системы промышленного контроля горения!
