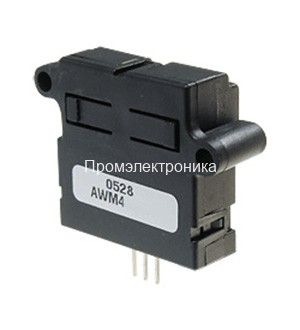

Honeywell AWM42300V

Honeywell AWM42300V: высокоточный датчик расхода воздуха и газов

Компания Honeywell уже давно зарекомендовала себя как один из мировых лидеров в области разработки и производства различных сенсорных решений. Одним из ключевых продуктов бренда являются Flow Датчики, отличающиеся инновационными технологиями, высокой точностью и надежностью.  Рассмотрим модель Honeywell AWM42300V, относящуюся к серии AWM40000, раскроем ее технические характеристики, особенности использования, принцип работы, а также расскажем, почему покупать такой датчик стоит именно у компании Промэлектроника, которая является официальным дилером Honeywell.

Если вы ищете надежный и точно калиброванный датчик воздушного потока для промышленного или медицинского применения, то Honeywell AWM42300V – ваше оптимальное решение. Наша цель – дать исчерпывающую информацию, чтобы вы могли определить, насколько этот датчик отвечает вашим требованиям. По всем вопросам обращайтесь в Промэлектроника по адресу электронной почты sales@prom-elec.com

1. Основные характеристики Honeywell AWM42300V

• Производитель: Honeywell
• Категория оборудования: Flow Датчики
• Серия: AWM40000
• Тип: Air Flow Sensor (датчик потока воздуха)
• Для использования: Сухой газ (Dry Gas)
• Диапазон измерений: ±1 л/мин
• Точность: 0,5%
• Выходное напряжение: 54,7 мВ
• Рабочее напряжение питания: от 8 В до 15 В
• Тип выхода: Аналоговый
• Материал корпуса (Housing Material): Кремний (Silicon)
• Размер порта: 4,826 мм
• Минимальная рабочая температура: –40 °C
• Максимальная рабочая температура: +125 °C
• Вес: 31,319 г
• Количество в заводской упаковке: 5 штук
• Подкатегория: Датчики

Все эти параметры демонстрируют, что датчик Honeywell AWM42300V разработан специально для высокоточных измерений расхода сухого газа и воздуха. Он сочетает в себе компактность, надежность и широкий рабочий диапазон температур, что делает его незаменимым в различных отраслях промышленности и медицины.

2. Микромостовая технология (Microbridge): что это и в чем преимущество?

AWM40000 Series, к которой относится модель Honeywell AWM42300V, базируется на проверенной временем микромостовой технологии. Суть ее заключается в использовании тонкопленочных терморезисторов, размещенных на миниатюрной кремниевой пластине. Ключевые особенности такой конструкции:

1. Теория теплопереноса: измерение массового расхода газа основывается на степени охлаждения нагревательного элемента потоком воздуха (или другого газа). Чем выше скорость и объем потока, тем сильнее теряется тепло от нагревателя, что отражается на выходном сигнале.
2. Высокая чувствительность: за счет тонкой мостовой структуры (bridge structure), при прохождении воздуха или газа, регистрируются даже незначительные колебания потока.
3. Мгновенная реакция: из-за малых размеров и эффективной тепловой изоляции, датчик характеризуется быстрой скоростью отклика – важное качество для процессов, где необходимо оперативно считывать и контролировать расход.
4. Простая интеграция: монтажный корпус сенсора специально сконструирован для удобной установки на печатные платы (PCB). Это облегчает производственный процесс и снижает вероятность ошибок при монтаже.
5. Двойные чувствительные элементы: расположены с двух сторон нагревателя, что дает возможность определять не только скорость потока, но и его направление.
6. Калибровка и взаимозаменяемость: лазерная подгонка (laser trimming) обеспечивает высокую воспроизводимость параметров сенсоров из партии в партию. Это особенно важно при серийном производстве приборов, где необходима единообразная точность.

3. Конструкция и принцип действия

В основе любого датчика из серии AWM40000 лежит тонкая кремниевая пластина с выгравированными в ней полостями, обеспечивающими эффективную тепловую изоляцию. На этой пластине размещены:

• Нагревательный элемент (heater)
• Термочувствительные резисторы (sensing elements)

Когда поток воздуха проходит через внутренний канал датчика, он обтекает нагреватель и терморезисторы, изменяя их температуру. Специальный измерительный мост (Wheatstone bridge) регистрирует эти изменения в виде разницы напряжений, пропорциональной массовому расходу воздуха.

Датчик Honeywell AWM42300V может поставляться как в необработанном (unamplified), так и в амплифицированном (amplified) вариантах. В случае отсутствия встроенного усилителя требуется дополнительная внешняя схема для получения калиброванного аналогового сигнала. Уточняйте конкретные варианты исполнения при заказе в Промэлектроника, чтобы убедиться, что выбранный сенсор соответствует требованиям вашего проекта.

4. Применение датчика Honeywell AWM42300V

1. Медицина
   • Аппараты ИВЛ (искусственной вентиляции легких)
   • Концентраторы и консерваторы кислорода
   • Анестезионные машины
   • Анализаторы дыхательных смесей

   Благодаря быстрому отклику и высокой точности датчик идеально подходит для контроля расхода газов в медицинском оборудовании, где важна оперативность измерений и безопасность пациентов.

2. Промышленные системы
   • Системы управления кондиционированием и вентиляцией (HVAC)
   • Газоанализаторы и газовые счетчики
   • Низковакуумные системы
   • Технологические линии (process control)
   • Хроматография, контроль утечек, вытяжные системы

   В промышленной среде AWM42300V ценится за стабильность показаний в широком диапазоне температур, а также простую интеграцию на уровне печатных плат, что упрощает разработку комплексных систем контроля.

3. Другие области
   Датчик отлично справляется везде, где требуется измерять и контролировать расход чистого сухого газа, обеспечивая высокую точность (до 0,5%) и расширенную температурную стойкость (–40…+125 °C).

5. Тонкости эксплуатации и защита от пыли

Одним из важных моментов при использовании датчиков потока воздуха является проблема загрязнения пылью. Для Honeywell AWM42300V предусмотрено несколько мер, позволяющих минимизировать эффект от пылевых частиц:

• Аэродинамическая конструкция: движение воздуха внутри корпуса датчика организовано так, чтобы потенциальные частицы пыли «обтекали» сенсорную пластину, снижая риск оседания и загрязнения.
• Термофорез: микромостовая структура дополнительно формирует термофорезный эффект, отталкивающий частицы пыли от нагревателя и чувствительных элементов.
• Фильтрация: для большей надежности можно устанавливать пятимикронные фильтры на входе датчика. Особенно это актуально в условиях промышленного применения, где поток может содержать мелкодисперсные включения.

При правильной установке и регулярном обслуживании ресурс работы датчика в агрессивных условиях значительно возрастает.

6. Ограничения в применении: не использовать для жидкостей

Важно помнить, что AWM40000 Series и конкретно модель AWM42300V предназначены исключительно для измерения потока сухих газов. Попытка использовать датчик для жидкостей (воды, растворов и т.д.) может привести к повреждению как сенсорной структуры, так и электронных компонентов. Несоблюдение данного правила грозит выходом датчика из строя и потерей гарантии.

7. Почему стоит выбрать Honeywell AWM42300V у официального дилера

Покупая оборудование у компании Промэлектроника, вы получаете ряд преимуществ:

1. 100% оригинальный продукт
   Мы сотрудничаем напрямую с производителем Honeywell, исключая подделки и несертифицированные решения.
2. Гарантийное обслуживание
   Как официальный дилер Honeywell, Промэлектроника обеспечивает гарантийную поддержку согласно стандартам производителя. При возникновении вопросов или сбоев в работе датчика вы всегда можете рассчитывать на квалифицированную помощь.
3. Техническая консультация
   Наша команда инженерных специалистов поможет выбрать правильный датчик под конкретные задачи, дать рекомендации по установке и эксплуатации, а также по интеграции в систему.
4. Складские запасы и оперативная доставка
   Наличие собственных складских площадей и отлаженная логистика позволяют быстро обрабатывать заказы и осуществлять отгрузки в короткие сроки.
5. Индивидуальный подход
   Независимо от объемов закупок (будь то одна штука или партия датчиков в заводской упаковке по 5 единиц), мы подходим к каждому клиенту ответственно и помогаем оптимизировать затраты.

8. Интеграция в систему: как подключить и настроить

Для корректной работы Honeywell AWM42300V важно обеспечить:

• Соответствующее питание: напряжение от 8 В до 15 В, в зависимости от спецификации модели (unamplified или amplified).
• Калибровку выходного сигнала:
  • В случае с неусиленным (unamplified) датчиком, потребуется внешняя схема нагревательного контура и усилителя. Производитель в официальной документации (схемы Fig. 2, Fig. 3 и Fig. 4) указывает, как правильно формировать сигналы и компоновку для точного измерения.
  • Усиленные (amplified) версии уже имеют встроенные схемы, позволяющие быстрее задействовать датчик в проекте без дополнительной настройки.
• Защиту от электростатических разрядов: при монтаже и обслуживании соблюдайте стандарты ESD-защиты, чтобы исключить повреждение полупроводниковых элементов.

После монтажа и подключения не забудьте проверить корректность работы датчика в тестовых условиях: пропустите через него газ с заранее известным расходом, чтобы убедиться в соответствии выходного сигнала заявленным параметрам.

9. Серия AWM40000: общее семейство датчиков

AWM40000 Series включает несколько моделей, отличающихся диапазоном измерений, типом встроенного усиления и калибровкой сигнала. Все сенсоры серии базируются на одинаковой микромостовой технологии, что обеспечивает однотипный подход к их подключению и настройке. Если вам необходимы более высокие диапазоны или специальные характеристики (например, ±2 л/мин или ±5 л/мин), рекомендуем уточнить наличие соответствующих моделей в Промэлектроника. Однако именно модель AWM42300V сочетает в себе оптимальный диапазон (±1 л/мин), высокую точность (0,5%) и универсальный аналоговый выход.

10. Ключевые преимущества Honeywell AWM42300V

1. Широкий диапазон рабочих температур
   От –40 °C до +125 °C, что делает датчик подходящим для экстремальных условий эксплуатации.
2. Точность и стабильность
   Погрешность в 0,5% позволяет использовать датчик даже в высокоточных системах анализа и управления.
3. Компактный форм-фактор
   Удобная конструкция корпуса и малый вес (31,319 г) упрощают монтаж и делают датчик универсальным решением для самых разнообразных устройств.
4. Устойчивость к пыли
   Благодарю особой аэродинамике корпуса и термофорезному эффекту пыль не оседает на чувствительных элементах.
5. Возможность выбора усиления
   Наличие версий с амплифицированным и неусиленным сигналом дает гибкость в выборе схемотехники.

11. Как и где заказать Honeywell AWM42300V

Заказать Honeywell AWM42300V вы можете в компании Промэлектроника – официальном дилере Honeywell в России. Мы гарантируем подлинность датчиков, предоставляем полную техническую поддержку и выгодные условия поставки. Для оформления заявки или получения консультации свяжитесь с нами по электронной почте:
sales@prom-elec.com

Дополнительные услуги от Промэлектроника

• Помощь в подборе: инженеры компании проанализируют ваши требования и помогут выбрать оптимальную модель из серии AWM40000 или других линеек Honeywell.
• Техническое сопровождение: от начала проекта до постгарантийного обслуживания.
• Индивидуальные условия для оптовых поставок: гибкая система скидок и льготных условий доставки.

12. Резюме и преимущества сотрудничества

Honeywell AWM42300V – это современный датчик расхода воздуха и сухих газов, сочетающий в себе инновационную микромостовую технологию, высокую точность (до 0,5%), широкий рабочий диапазон температур, компактные габариты и доступность в амплифицированном либо неусиленном вариантах. Он находит применение в медицине, промышленности, научных исследованиях и многих других сферах, где важно надежно измерять параметры воздушного потока.
