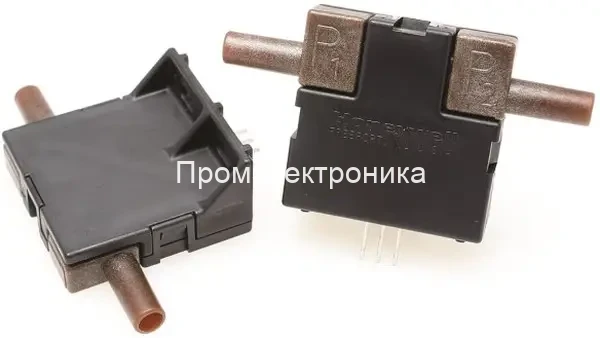

Honeywell AWM3130V

Представляем вашему вниманию Honeywell AWM3130V — высокотехнологичный датчик массового расхода из знаменитой серии AWM3000. Это устройство является эталоном точности и надежности в области измерения потоков сухих газов. Разработанный ведущим мировым производителем, компанией Honeywell, этот сенсор обеспечивает стабильные и воспроизводимые результаты в самых ответственных системах.

Компания Промэлектроника является официальным дилером Honeywell, что гарантирует вам подлинность продукции, полную техническую поддержку и лучшие условия поставки.

Принцип работы и технологические преимущества

В основе работы датчика AWM3130V лежит тепловой принцип измерения. Сердцем устройства является микронагреватель и два термочувствительных резистора, расположенных симметрично относительно него на тонкой кремниевой пленке. Эта конструкция формирует два плеча моста Уитстона.

Когда поток газа отсутствует, тепловое поле вокруг нагревателя симметрично, и мост находится в равновесии. При появлении потока газа происходит асимметричное охлаждение: набегающий поток охлаждает первый по ходу движения резистор сильнее, чем второй. Возникающий температурный дисбаланс приводит к разбалансировке моста. Степень этого разбаланса прямо пропорциональна массовому расходу проходящего газа.

Ключевые технологические особенности:

• Двойной мост Уитстона: В отличие от более простых конструкций, в серии AWM3000 используется усовершенствованная схема. Один мост (Heater control circuit) отвечает за поддержание постоянной температуры нагревателя, а второй (Sensing bridge) непосредственно измеряет тепловой перенос, вызванный потоком газа. Это обеспечивает исключительную стабильность и точность измерений.
• Встроенная схема усиления: Модель AWM3130V является усиленной (Amplified). На борту датчика уже имеется дифференциальный инструментальный усилитель, который преобразует слабый сигнал с измерительного моста в стабильный и высокий аналоговый выходной сигнал напряжения. Это избавляет разработчиков от необходимости проектировать сложные внешние схемы усиления и калибровки, значительно упрощая интеграцию датчика в конечную систему.
• Лазерная калибровка: Каждый датчик проходит на заводе процедуру лазерной подстройки резисторов. Это обеспечивает высокую степень взаимозаменяемости сенсоров внутри одной партии и минимизирует отклонения параметров от устройства к устройству.

Области применения датчика Honeywell AWM3130V

Благодаря своей точности, быстрому отклику и способности измерять малые потоки (до 30 стандартных кубических сантиметров в минуту), AWM3130V находит широкое применение в различных отраслях:

1. Медицинское оборудование: Это одна из ключевых сфер применения. Датчики используются в аппаратах искусственной вентиляции легких (ИВЛ) для точного контроля подаваемой дыхательной смеси, в наркозно-дыхательных аппаратах, кислородных концентраторах, а также в оборудовании для диагностики апноэ сна (CPAP-аппараты).
2. Системы отопления, вентиляции и кондиционирования (ОВКВ): В современных энергоэффективных зданиях датчики AWM3130V контролируют потоки воздуха в системах с переменным объемом воздуха (VAV), управляют работой вентиляции, сигнализируют о засорении фильтров и поддерживают заданный перепад давления в "чистых комнатах".
3. Промышленная автоматизация и контроль процессов: Датчики незаменимы для мониторинга утечек технологических газов, контроля подачи газов в аналитических приборах, управления соотношением топливо/воздух в газовых горелках для оптимизации сгорания, а также в пневматических системах управления.
4. Аналитическое и лабораторное оборудование: Используется в газовых хроматографах, масс-спектрометрах и другом оборудовании, где требуется точное дозирование и контроль потоков газов-носителей или анализируемых проб.

Основные технические характеристики и эксплуатационные достоинства

• Диапазон измерения: до 30 см³/мин (sccm) для сухих газов.
• Высокая точность: Повторяемость и гистерезис составляют всего ±1% от измеренного значения, что гарантирует достоверность данных.
• Широкий диапазон напряжения питания: Датчик стабильно работает при напряжении от 8 до 15 В постоянного тока, что делает его совместимым с большинством стандартных источников питания в промышленной и медицинской аппаратуре.
• Низкое энергопотребление: Типичное потребление составляет всего 50 мВт, что критически важно для портативных устройств с батарейным питанием.
• Быстрое время отклика: Время реакции на изменение потока составляет от 1 до 3 миллисекунд, позволяя использовать датчик в системах управления реального времени.
• Надежность и долговечность: Прочный корпус и устойчивость к ударным нагрузкам до 100 g делают его надежным решением для сложных условий эксплуатации.
• Широкий температурный диапазон: Датчик сохраняет работоспособность при температурах от -25°C до +85°C.
• Простота монтажа: Компактные размеры и стандартное расположение выводов (шаг 2,54 мм) обеспечивают легкую установку на печатную плату.

Выбирая Honeywell AWM3130V, вы инвестируете в проверенное временем решение, которое обеспечит точность, стабильность и надежность работы вашего оборудования на долгие годы.

Для получения дополнительной технической консультации, информации о ценах и сроках поставки, пожалуйста, свяжитесь с отделом продаж компании Промэлектроника.
