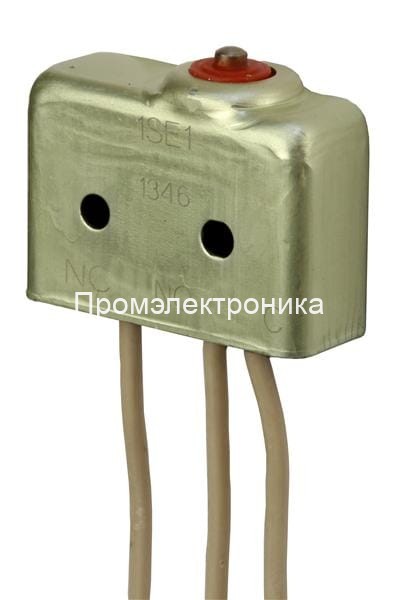

Honeywell 1SE1 – это высокоточный микропереключатель серии SE , созданный одним из ведущих производителей электрооборудования и систем автоматизации в мире – Honeywell. Благодаря многолетнему опыту разработок в сфере аэрокосмической и военной промышленности, компания Honeywell сумела создать надёжные решения, востребованные в самых ответственных областях применения. И теперь, когда вы выбираете микропереключатель Honeywell 1SE1, вы получаете не только передовые технологии, но и безупречную репутацию бренда.
Компания Промэлектроника гордится статусом официального дилера Honeywell. Мы предлагаем только оригинальную продукцию, которая соответствует всем международным стандартам качества и безопасности. Микропереключатель Honeywell 1SE1 – это уникальное сочетание герметичного исполнения, компактных габаритов и широких возможностей применения.
Основные преимущества покупки Honeywell 1SE1 у официального дилера
- Гарантия подлинности: Промэлектроника напрямую сотрудничает с Honeywell, поэтому вы получаете оригинальное устройство, соответствующее всем спецификациям производителя.
- Техническая поддержка: При возникновении вопросов по установке, настройке или эксплуатации всегда можно обратиться в нашу службу поддержки – специалисты быстро помогут решить любую проблему.
- Актуальные цены и наличие: Как официальный дилер, мы имеем прямой доступ к складам и логистическим цепочкам Honeywell, поэтому обеспечиваем минимальные сроки поставки и выгодную стоимость.
- Соответствие стандартам: Вся продукция Honeywell прошла проверку и сертификацию согласно международным нормам (MIL-PRF, UL, CSA и прочие). Приобретая Honeywell 1SE1, вы получаете надёжное решение для своих проектов.
Связаться с нами можно по электронной почте: sales@prom-elec.com. Мы будем рады проконсультировать вас по любым вопросам, связанным с выбором, покупкой и эксплуатацией микропереключателей Honeywell.
Технические характеристики Honeywell 1SE1
Для удобства ознакомления мы представляем ключевые технические данные в форме списка:
- Производитель: Honeywell
- Категория оборудования: Базовые / Быстродействующие Переключатели
- Серия: SE и XE
- Тип: Микропереключатель
- Тип переключателя: SPDT
- Функция переключения: ON - (OFF), OFF - (ON)
- Привод: Плунжер
- Номинальный ток: 5 A
- Номинальное напряжение AC: 250 VAC
- Номинальное напряжение DC: 30 VDC
- Operating Force (усилие срабатывания): от 142 gf до 482 gf
- Termination Style (тип выводов): Wire Lead
- Тип монтажа: Крепление на шасси
- Тип привода: Плунжер
- Подсветка: Отсутствует
- Цвет подсветки: Не применимо
- Тип лампы: Не применимо
- Тип оборудования: Переключатели мгновенного действия
- Количество в заводской упаковке: 1 штука
- Подкатегория: Переключатели
- Торговая марка: MICRO SWITCH
- RoHS: –
- Сертификаты: Возможна комплектация UL и CSA (в зависимости от модели)
- Вес: 7,370 г
Благодаря такому исполнению, Honeywell 1SE1 гармонично сочетает компактные размеры, лёгкость и надёжность даже в экстремальных условиях эксплуатации.
Серия SE и XE: особенности и преимущества
Микропереключатели серии SE и XE разработаны компанией Honeywell для обеспечения максимально точного и надёжного позиционирования в различных устройствах и системах. Данные серии изначально проектировались для использования в авиации (как военной, так и гражданской) и демонстрируют превосходные рабочие характеристики в условиях повышенных требований к надёжности:
- Герметичность
SE и XE – это экологически герметичные серии, которые обладают дополнительной защитой от попадания пыли, влаги и других агрессивных частиц, способных вывести устройство из строя. Данная степень защиты позволяет использовать микропереключатель в составе узлов и механизмов, работающих под открытым небом, а также в случаях, где присутствуют колебания температур и повышенная влажность. - Широкий температурный диапазон
Устройства Honeywell SE и XE могут эксплуатироваться при экстремальных температурах. Это делает их идеальными для монтажа в уличные системы автоматизации, военную и гражданскую авиатехнику, а также военные наземные транспортные средства (гусеничные и колёсные). - Компактность
Миниатюрные габариты микропереключателей позволяют интегрировать их даже в ограниченные по месту узлы, сохраняя при этом удобство монтажа и обслуживания. - Соответствие военным стандартам
Отдельные модели XE-серии имеют квалификацию по военному стандарту MIL-PRF-8805, что является подтверждением их готовности к работе в условиях вибраций, ударных нагрузок и сильных перепадов температур. Это особенно важно для систем, установленных на военных самолётах, вертолётах и наземной технике. - Сертификация UL и CSA
Наряду с военными стандартами, часть продукции SE и XE-серий сертифицирована в соответствии с требованиями UL и CSA. Это существенно упрощает внедрение переключателей в коммерческие приложения, где важны соответствия нормам безопасности.
Области применения Honeywell 1SE1
1. Военная авиация и вертолёты
- Контроль дверей и люков (открыты/закрыты, зафиксированы/не зафиксированы)
- Отслеживание механического положения актуаторов
- Мониторинг положения клапанов (открыто или закрыто) в составе гидравлики, топливных систем и иных важных подсистем
- Системы для ракет, бомб и боеприпасов (механизмы пуска, блокировки, проверки готовности)
2. Гражданская авиация и вертолёты
- Контроль дверей и панелей (пример: грузовые люки, служебные отсеки)
- Отслеживание работы механизмов и актуаторов
- Мониторинг клапанов в гидравлических, топливных и иных системах
3. Наземное авиационное оборудование
- Мониторинг состояния дверей и крышек
- Определение положения клапанов (при обслуживании и дозаправке воздушных судов)
4. Военная сухопутная техника
- Открывание/закрывание защитных створок, дверей и клапанов
- Контроль положения клапанов и соленоидов в сложных условиях вибраций и загрязнений (пыль, грязь, влага)
5. Промышленные и коммерческие приложения
- Системы управления производственными конвейерами
- Сельскохозяйственная техника (где критична защита от влаги и пыли)
- Различные сферы, требующие устойчивого к внешним факторам микропереключателя (например, уличные автоматы, ворота, подъёмники и т.д.)
Благодаря универсальности и надёжности, Honeywell 1SE1 пользуется высоким спросом в широком спектре отраслей, где требуется устойчивость к перепадам температур, повышенной влажности и загрязнению.
Детальное описание функционала: как работает микропереключатель Honeywell 1SE1
Микропереключатель Honeywell 1SE1 основан на принципе мгновенного действия (snap-action). При достижении определённого усилия на привод (плунжер), контакты внутри переключателя мгновенно меняют своё состояние (переключаются из положения OFF в ON или наоборот). Благодаря такой кинематике обеспечивается высокая точность срабатывания и повторяемость при многократном использовании.
Основные характеристики срабатывания:
- Operating Force (O.F.) – это сила, которую необходимо приложить к приводу переключателя (плунжеру), чтобы контакт переключился из нормального состояния в рабочее. Для Honeywell 1SE1 этот показатель варьируется от 142 gf до 482 gf, что даёт возможность подбирать переключатель под конкретные условия эксплуатации.
- Pretravel (P.T.) – расстояние, которое проходит привод (плунжер) от свободного состояния до точки срабатывания (O.P.).
- Overtravel (O.T.) – дополнительный ход привода после точки срабатывания, необходимый для безопасной фиксации контактов и предотвращения повреждений.
- Differential Travel (D.T.) – диапазон обратного хода плунжера, при котором контакты возвращаются в исходное положение (раскрываются).
- Release Force (R.F.) – усилие, при котором контакты переключателя меняют состояние на исходное, когда нагрузка на привод снижается.
Для линейного плунжера все эти характеристики традиционно измеряются от верхней точки плунжера до фиксированной (эталонной) плоскости. Чёткость и повторяемость этих параметров важна в тех сферах, где требуется прецизионное считывание положения, например, в авиационных гидравлических системах, электронных блокировочных механизмах или автоматиках, управляющих подачей топлива.
Почему стоит выбрать Honeywell 1SE1
- Надёжность и долговечность
Конструкция микропереключателей серии SE and XE специально разработана для работы в тяжёлых условиях. При разработке учитывались военные стандарты, поэтому изделие без проблем выдерживает вибрации, ударные нагрузки и экстремальные температуры. - Простота интеграции
Тип монтажа – крепление на шасси. Это означает, что Honeywell 1SE1 легко устанавливается на различные поверхности, будь то металлические корпуса авиационной техники, конструкции военных машин или промышленное оборудование. - Универсальность в применении
Данный микропереключатель одинаково эффективен как в авиационной, так и в наземной технике. Более того, благодаря сертификации UL и CSA (при необходимости), он может использоваться и в других промышленных или коммерческих проектах. - Соответствие международным стандартам
При создании микропереключателей SE и XE учитывались требования военных спецификаций (MIL-PRF-8805). Это гарантирует, что устройство подходит для авионики, стратегически важных военных систем и иных применений, где точность и стабильность работы стоят на первом месте. - Компактные габариты
При весе около 7,37 г (среднее значение для данной серии) и миниатюрных размерах Honeywell 1SE1 не отнимает лишнего места внутри узлов. Это особенно актуально для авиационных систем, где каждый сантиметр играет критическую роль.
Сертификация и военная квалификация
- Военная квалификация (MIL-PRF-8805): отдельные модели семейства XE проходят данную квалификацию и могут использоваться в военных системах. Если ваша задача связана с проектами оборонного сектора или требует особо прочной элементной базы, Honeywell 1SE1 станет надёжным решением.
- UL и CSA: наличие таких сертификатов свидетельствует о соответствии изделия строгим требованиям безопасности и надёжности в гражданской сфере, что расширяет спектр применения. Если проект не связан с военной отраслью, но предполагает использование надёжных и герметичных микропереключателей, модели SE и XE становятся идеальным выбором.
Технологические нюансы и гарантия качества
Honeywell 1SE1 и вся серия SE/XE создавались на базе многолетних исследований и разработок, включая:
- Применение MICRO SWITCH SM Series
В конструкции SE-серии применён проверенный механизм SM Series (для XE – SX Series), доказавший свою надёжность в самых суровых условиях. - Герметичный корпус
Ключевой момент в конструкции – полная герметизация. Это защищает внутренние механизмы переключателя от попадания влаги, пыли и других мелких частиц, часто становящихся причиной короткого замыкания, коррозии либо залипания контактов. - Материалы высокого качества
Компания Honeywell известна строгим контролем поставщиков сырья и внедрённой системой управления качеством. Это даёт уверенность, что каждый микропереключатель будет работать безотказно на протяжении всего заявленного срока эксплуатации. - Тестирование на производстве
Каждая партия продукции проходит многоступенчатые испытания, позволяющие выявить и исключить брак ещё до момента отгрузки к заказчику. Это значительно сокращает вероятность отказов в полевых условиях.
Применение определений характеристик в практике
В спецификациях микропереключателей Honeywell 1SE1 часто упоминаются такие термины, как Free Position, Operating Position и другие. Рассмотрим, что они означают и зачем нужны при выборе переключателя:
- Free Position (F.P.) – положение плунжера, когда на него не воздействуют внешние силы. При проектировании монтажной схемы важно учитывать этот показатель, чтобы правильно определить, где именно будет находиться привод переключателя в режиме «покоя».
- Operating Position (O.P.) – положение плунжера, при котором контакты переключаются. Это ключевой параметр для точного расчёта момента коммутации в механических системах.
- Overtravel (O.T.) – необходимый запас хода после срабатывания, позволяющий не деформировать внутренние контакты при избыточном давлении на привод.
- Total Travel (T.T.) – полный ход привода от свободного положения до максимально допустимого прижима. При разработке сборочных единиц крайне важно учитывать T.T., чтобы исключить риск повреждения переключателя в случае излишнего хода.
Знание и грамотное использование этих определений упрощают интеграцию Honeywell 1SE1 в любую систему управления, гарантируя корректное срабатывание и длительный срок службы изделия.
Рекомендации по монтажу и эксплуатации
- Крепление на шасси
Убедитесь, что поверхность, к которой будет прикреплён переключатель, ровная и достаточно жёсткая. Неровности могут создать перекос, leading к дополнительному напряжению на корпусе микропереключателя и снижению точности. - Защита проводов
Стиль выводов Honeywell 1SE1 – Wire Lead. Это значит, что выводы в виде проводов требуют правильной изоляции и фиксации для предотвращения механических повреждений или короткого замыкания. Используйте качественную термоусадочную трубку и хомуты для кабелей. - Избегайте избыточных нагрузок
Несмотря на высокую прочность, недопустимы чрезмерные механические воздействия на плунжер. Рекомендуется проектировать систему так, чтобы на привод не оказывалось силы выше максимальной, указанной в спецификации. - Регулярные проверки
В авиации и военной технике применяются жёсткие регламенты на плановое обслуживание. Периодические проверки исправности переключателя позволяют своевременно заметить износ или повреждения. - Использование уплотнений (если требуется)
При работе в условиях сильных перепадов температуры или давления (например, в герметичных отсёках самолётов), обратите внимание на соответствие переключателя требованиям к уплотнению. Серия SE и XE сконструирована с учётом этих факторов, однако правильный монтаж также играет роль в общей герметичности системы.
Почему именно Промэлектроника – ваш надёжный поставщик Honeywell 1SE1
- Официальный дилер Honeywell
Прямое партнёрство с производителем гарантирует актуальность ассортимента и оперативное получение новых моделей. Вы можете быть уверены в подлинности продукта и отсутствии «серых» поставок. - Компетентная консультация
Наши специалисты имеют глубокую экспертизу по линейке Honeywell, включая серии SE и XE. При необходимости мы поможем определить, подходит ли Honeywell 1SE1 для ваших задач или предложим альтернативное решение, опираясь на специфику проекта. - Гибкая ценовая политика
Мы предлагаем конкурентные цены, так как исключён ряд посредников. Более того, для постоянных заказчиков и при закупках оптовых партий действуют специальные условия. - Быстрая доставка
Сотрудничество со службами логистики и наличие собственного склада позволяют нам отправлять заказы в кратчайшие сроки. Мы понимаем, что во многих проектах время критически важно, поэтому делаем всё возможное для оперативной поставки. - Послепродажное обслуживание
Если возникнут вопросы в процессе эксплуатации, вы можете связаться с нами по электронной почте sales@prom-elec.com. Мы будем рады оказать консультацию и предоставить всю необходимую техническую поддержку.
Часто задаваемые вопросы (FAQ)
Вопрос: Подходит ли Honeywell 1SE1 для агрессивных сред?
Ответ: Да, серия SE and XE разработана именно для таких условий. Переключатель имеет герметичный корпус, защищён от влаги и пыли, а также выдерживает широкие температурные диапазоны.
Вопрос: Какой у него максимальный ток и напряжение?
Ответ: Номинальный ток составляет 5 A, а максимальное напряжение при переменном токе – 250 VAC. При постоянном токе – 30 VDC. Эти показатели вполне подходят для большинства авиационных, военных и промышленных приложений.
Вопрос: Можно ли использовать данный переключатель вне военной или авиационной сферы?
Ответ: Безусловно. Honeywell 1SE1 отлично себя показывает в промышленном секторе, транспортной отрасли и даже в сфере коммерческого оборудования. При наличии сертификатов UL и CSA устройство успешно внедряется в различные невоенные проекты.
Вопрос: Как заказать Honeywell 1SE1 у Промэлектроники?
Ответ: Достаточно отправить запрос на sales@prom-elec.com или позвонить по телефону, указанному на нашем сайте. Мы уточним все детали, связанные с ценой, сроками поставки и техническими требованиями к вашему проекту.
Вывод
Микропереключатель Honeywell 1SE1 – это высоконадёжное и компактное устройство, отвечающее всем современным требованиям точности и прочности. Оно отлично зарекомендовало себя в военной и гражданской авиации, наземной технике, а также в ряде промышленных и коммерческих систем. Компания Honeywell, имея богатый опыт в разработке аэрокосмических и военных решений, создаёт продукцию, рассчитанную на жёсткие условия эксплуатации и долговечную работу без сбоев.
Благодаря герметичной конструкции и военным стандартам изготовления, Honeywell 1SE1 справляется с поставленными задачами в широком диапазоне температур, влажности и механических нагрузок. Если вам нужен микропереключатель, способный работать без отказов и обеспечивать точное позиционирование, серия SE and XE – это выбор профессионалов.
