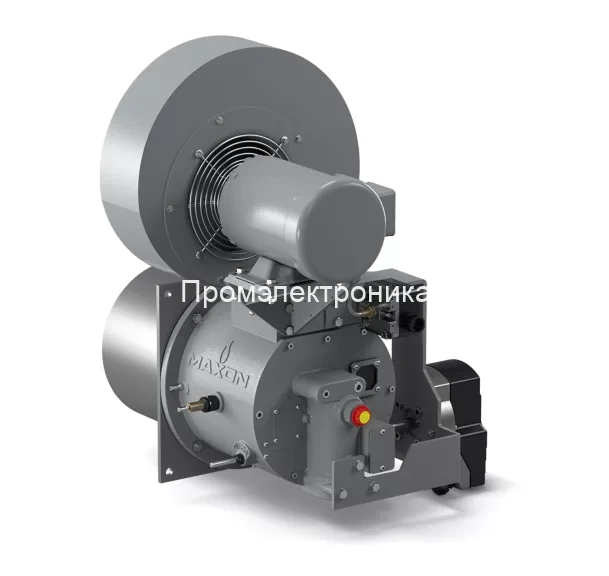

Горелка Maxon Ovenpak 456M — промышленный стандарт эффективности и надежности

Промышленная газовая горелка Maxon Ovenpak 456M от Honeywell представляет собой ключевой элемент для модернизации и оптимизации технологических процессов, требующих прямого нагрева воздуха. Это оборудование является не просто компонентом, а стратегической инвестицией в стабильность, экономичность и экологическую безопасность вашего производства. Разработанная для самых требовательных промышленных условий, модель 456M из серии OVENPAK® 400 зарекомендовала себя как мировой стандарт надежности и гибкости.

Компания Промэлектроника является официальным дилером Honeywell Maxon. Этот статус гарантирует нашим клиентам получение исключительно оригинального, сертифицированного оборудования, полную техническую поддержку от производителя и квалифицированную помощь на всех этапах — от подбора оптимальной конфигурации до интеграции в существующие производственные линии. Обращаясь к нам, вы получаете уверенность в качестве и экспертный подход, соответствующий самым высоким стандартам E-E-A-T (Experience, Expertise, Authoritativeness, Trustworthiness).

Горелка Maxon Ovenpak 456M — это не просто источник тепла, а высокотехнологичный актив, напрямую влияющий на ключевые показатели вашего бизнеса: качество конечной продукции, операционные расходы (OPEX) и соответствие экологическим нормам.

• Исключительная надежность. Конструкция, проверенная десятилетиями эксплуатации в самых суровых промышленных условиях, обеспечивает бесперебойную работу и минимизирует риски простоев.
• Высокая топливная экономичность. Уникальные конструктивные решения и высочайший коэффициент регулирования мощности обеспечивают значительное снижение расхода топлива по сравнению с аналогами.
• Экологическая безопасность. Технология чистого сгорания гарантирует низкий уровень выбросов оксидов азота (NOx) и угарного газа (CO), что позволяет соответствовать самым строгим современным экологическим стандартам.
• Универсальность применения. Горелка успешно применяется в широком спектре отраслей, включая автомобильную, пищевую, текстильную, химическую промышленность и производство строительных материалов.
• Простота монтажа и обслуживания. Компактный дизайн и продуманная компоновка существенно сокращают время и затраты на установку и плановое техническое обслуживание.

Принцип действия и технологическое превосходство: анатомия эффективности

В основе выдающихся характеристик горелки Maxon Ovenpak 456M лежит совокупность передовых инженерных решений, которые обеспечивают полный контроль над процессом горения. Каждая деталь конструкции направлена на достижение максимальной эффективности, стабильности и безопасности.

• Технология соплового смешения (Nozzle-Mixing). В отличие от горелок с предварительным смешением, в модели 456M газ и воздух смешиваются непосредственно в точке горения, внутри камеры сгорания. Это фундаментальное конструктивное решение полностью исключает риск обратного удара пламени в газовоздушный тракт, делая систему по своей сути более безопасной и надежной.
• Запатентованный смесительный конус и тангенциальная подача воздуха. Сердцем горелки является ее уникальный смесительный конус. Воздух для горения подается в пространство между корпусом горелки и конусом по касательной (тангенциально). Это создает мощный закрученный вихревой поток, который движется вдоль внутренней поверхности конуса. Газ, выходящий из центрального сопла, постепенно и чрезвычайно эффективно вовлекается в этот вихрь. Такой метод прогрессивного смешения обеспечивает идеальное соотношение топлива и окислителя по всей длине факела. Результатом является абсолютно стабильное, короткое и "закрепленное" пламя, которое горит чисто и эффективно во всем диапазоне мощностей, от максимальной до минимальной.
• Интегрированная система пропорционирования "газ-воздух". Горелка оснащена внутренними воздушной и газовой заслонками, которые механически связаны между собой. При изменении положения управляющего двигателя (например, Honeywell Modutrol) обе заслонки поворачиваются синхронно, автоматически поддерживая заданное соотношение топливо/воздух. Эта простая и надежная система гарантирует стабильно высокое качество сгорания на любой мощности без необходимости в сложной и дорогой электронной системе управления.
• Геометрия пламени и распределение тепла. Стабильная и предсказуемая геометрия пламени, достигаемая благодаря вышеописанной конструкции, обеспечивает исключительно равномерный нагрев по всему объему печи или сушильной камеры. Отсутствие локальных "горячих точек" и зон перегрева критически важно для таких чувствительных процессов, как полимеризация лакокрасочных покрытий, выпечка кондитерских изделий или сушка деликатных материалов, где неравномерность нагрева напрямую ведет к браку продукции.

Таким образом, прослеживается четкая причинно-следственная связь, ведущая от фундаментальных принципов конструкции к прямой экономической выгоде. Тангенциальная подача воздуха создает вихревой поток, который обеспечивает идеальное смешение и, как следствие, стабильное пламя. Стабильное пламя гарантирует полное сгорание, что означает высокий КПД (меньше потраченного впустую топлива) и низкие выбросы. Способность поддерживать это стабильное пламя в широком диапазоне и есть основа высокого коэффициента регулирования, который, в свою очередь, минимизирует затратные циклы включения-выключения, напрямую снижая операционные расходы и ускоряя возврат инвестиций.

Технические характеристики Maxon Ovenpak 456M

Детальные технические параметры подтверждают высокий класс и производительность горелки, предоставляя инженерам и проектировщикам всю необходимую информацию для интеграции оборудования в технологические линии.

• Тепловая мощность. Производительность горелки напрямую зависит от статического давления в камере сгорания. Это позволяет точно подобрать модель под конкретные условия эксплуатации.
  • Максимальная мощность: до 1,87 МВт (6 400 000 БТЕ/ч)
  • Мощность при разрежении (от -12,7 до -1,27 мбар / от -5.0 до -0.5" wc): 1,87 МВт (6 400 000 БТЕ/ч)
  • Мощность при атмосферном давлении (0 мбар / ±0" wc): 1,64 МВт (5 600 000 БТЕ/ч)
  • Мощность при противодавлении (+5 мбар / +2.0" wc): 1,52 МВт (5 200 000 БТЕ/ч)
  • Мощность при противодавлении (+12,5 мбар / +5.0" wc): 1,20 МВт (4 100 000 БТЕ/ч)
• Коэффициент регулирования (Turndown Ratio).
  • Более 40:1. Этот выдающийся показатель означает, что горелка может стабильно и эффективно работать на мощности всего 2,5% от максимальной, плавно подстраиваясь под любые изменения тепловой нагрузки.
• Типы топлива.
  • Горелка спроектирована для работы на природном газе, пропане, бутане и любых других чистых горючих газах. Важным преимуществом является требование к низкому давлению подачи газа, что упрощает конструкцию газовой линии.
• Электродвигатель воздуходувки.
  • Мощность: 1,1 кВт (1.5 л.с.).
  • Исполнение: TEFC (полностью закрытый с вентиляторным охлаждением), что обеспечивает защиту от пыли и влаги в промышленных условиях.
  • Напряжение: Стандартные промышленные сети, например, 230/460 В, 3 фазы, 60 Гц (доступны другие конфигурации).
• Конструкционные материалы и компоненты.
  • Разгрузочная гильза: Изготовлена из жаростойкой нержавеющей стали марки 310SS, обеспечивающей долгий срок службы при высоких температурах.
  • Корпус: Прочный литой корпус, выдерживающий промышленные нагрузки.
  • Крыльчатка воздуходувки: Выполнена в искробезопасном исполнении (non-sparking) для максимального уровня безопасности при работе с горючими газами.
• Габариты и вес.
  • Приблизительный вес горелки в сборе с воздуходувкой: ~77 кг (169 фунтов). Эти данные необходимы для корректного проектирования монтажных площадок и опорных конструкций.
• Экологические показатели.
  • Горелка обеспечивает чистое сгорание с низким уровнем выбросов NOx и $CO$. Серия OVENPAK® 400 является стандартом для процессов, где требуется минимизация воздействия на окружающую среду и продукцию. Для объектов с особо строгими экологическими требованиями (например, в Калифорнии) Honeywell Maxon предлагает специализированную серию OVENPAK® LE с еще более низкими показателями эмиссии.

Предоставление таких подробных данных о производительности при различных противодавлениях является не просто перечислением характеристик. Это — критически важный инструмент для инженера-проектировщика. Он позволяет избежать дорогостоящих ошибок при выборе оборудования, гарантируя, что горелка обеспечит требуемую мощность в реальных условиях эксплуатации, а не только в идеальных лабораторных. Такой подход демонстрирует глубокую экспертизу и формирует доверие, позиционируя компанию Промэлектроника как компетентного партнера.

Сферы применения: проверенные решения для вашей отрасли

Универсальность и надежность горелки Maxon Ovenpak 456M делают ее предпочтительным выбором для множества отраслей. Ниже приведены примеры реального применения, демонстрирующие, как это оборудование решает конкретные производственные задачи.

Пример 1: Автомобильная промышленность и производство металлоизделий

• Задача: Обеспечить идеальное качество лакокрасочного покрытия в промышленных масштабах. Это требует абсолютно равномерной температуры и контролируемого воздушного потока в камерах сушки и печах полимеризации порошковых красок для предотвращения дефектов, таких как шагрень, кратеры или недоотверждение.
• Решение с Ovenpak 456M: Горелка устанавливается в термовентиляционные группы покрасочно-сушильных камер, где она осуществляет прямой нагрев рециркулирующего воздуха. Стабильное пламя и точное поддержание температуры (±3°C) обеспечивают равномерный нагрев по всему объему камеры, а высокий коэффициент регулирования позволяет точно следовать температурному профилю, необходимому для конкретного типа покрытия.
• Результат: Получение высококачественного, прочного и долговечного покрытия с первого раза. Сокращение времени производственного цикла и значительное снижение процента брака, что напрямую влияет на рентабельность производства.

Пример 2: Пищевая промышленность

• Задача: Осуществить прямой нагрев в промышленных туннельных печах для выпечки пиццы, печенья, крекеров, а также в ростерах для обжарки кофейных зерен и сушилках для зерна. Ключевое требование — абсолютная чистота процесса горения, так как продукты сгорания напрямую контактируют с пищевой продукцией.
• Решение с Ovenpak 456M: Горелка обеспечивает полное и чистое сгорание природного газа. Продуктами сгорания являются в основном углекислый газ (CO2) и водяной пар (H2O), которые безопасны для контакта с пищевыми продуктами и даже могут быть желательны для создания определенной среды в пекарной камере. Высокая гибкость в управлении мощностью позволяет точно выдерживать сложные температурные профили, необходимые для выпечки различных видов изделий.
• Результат: Стабильно высокое качество конечного продукта (равномерный пропек, цвет, вкус), полное соответствие строгим стандартам пищевой безопасности (например, принципам OSHA и NFPA) и высокая производительность линии.

Пример 3: Текстильная и целлюлозно-бумажная промышленность

• Задача: Быстрая, равномерная и в то же время деликатная сушка тканей, нетканых материалов и бумажного полотна в промышленных сушильных машинах (ширильно-сушильные машины, петлевые сушилки). Необходимо избежать перегрева, который может повредить или ослабить волокна, и обеспечить одинаковую остаточную влажность по всей ширине полотна.
• Решение с Ovenpak 456M: Горелка интегрируется в систему генерации горячего воздуха сушильной машины. Она способна быстро нагревать большие объемы воздуха до заданной температуры и точно поддерживать ее, реагируя на изменения скорости линии или влажности материала. Равномерное распределение тепла предотвращает локальный перегрев.
• Результат: Увеличение скорости производственной линии, повышение качества продукции за счет равномерной сушки, снижение энергозатрат на тонну высушенного материала.

Пример 4: Химическая промышленность и защита окружающей среды

• Задача: Эффективное термическое обезвреживание летучих органических соединений (ЛОС) и других вредных выбросов в регенеративных термических окислителях (РТО) и установках дожига. Требуется поддержание стабильно высокой температуры (обычно >850∘C) в камере сгорания, при этом минимизируя расход вспомогательного топлива (природного газа).
• Решение с Ovenpak 456M: Высочайший коэффициент регулирования горелки является здесь ключевым преимуществом. Когда концентрация ЛОС в поступающем потоке достаточна для самоподдержания горения (автотермический режим), горелка плавно снижает свою мощность до минимума, экономя топливо. При падении концентрации ЛОС она мгновенно увеличивает мощность, чтобы не допустить падения температуры ниже требуемой для полного окисления вредных веществ.
• Результат: Достижение степени очистки выбросов свыше 99%, полное соответствие самым строгим экологическим нормативам и минимизация операционных расходов на топливо, что делает установку экономически выгодной.

Пример 5: Производство строительных материалов и керамики

• Задача: Точное соблюдение сложных многоступенчатых температурных режимов при обжиге керамических изделий, сушке гипсокартона или других строительных смесей. Процесс требует медленного и контролируемого начального нагрева для удаления влаги, выдержки при пиковой температуре и управляемого охлаждения.
• Решение с Ovenpak 456M: Гибкость горелки и ее способность стабильно работать на очень низкой мощности позволяют идеально следовать заданному температурному профилю. Она может обеспечить медленный нагрев со скоростью 80−150∘C в час на начальных этапах, а затем быстро выйти на пиковую температуру обжига.
• Результат: Высокое качество и прочность конечных изделий, минимизация брака (трещин, деформаций) из-за термического шока.

Экономическая эффективность: анализ совокупной стоимости владения (TCO) и возврата инвестиций (ROI)

При выборе промышленного оборудования оценка первоначальной стоимости является лишь верхушкой айсберга. Грамотный подход требует анализа совокупной стоимости владения (Total Cost of Ownership, TCO), который учитывает все расходы на протяжении жизненного цикла оборудования. Горелка Maxon Ovenpak 456M спроектирована таким образом, чтобы минимизировать TCO и обеспечить быстрый возврат инвестиций (ROI).

• Фундаментальное преимущество прямого нагрева. В системах прямого нагрева (direct-fired), где работает Ovenpak 456M, практически 100% тепловой энергии от сгорания топлива передается непосредственно в технологический процесс. Для сравнения, системы косвенного нагрева (indirect-fired) с теплообменниками теряют 15-20% энергии с уходящими дымовыми газами, что снижает их КПД до 80-85%. Это означает, что Ovenpak 456M изначально обеспечивает постоянную экономию топлива в размере 15-20% по сравнению с косвенными системами аналогичной мощности.
• Снижение эксплуатационных затрат за счет высокого коэффициента регулирования. Это ключевой фактор экономии. Промышленные процессы редко требуют постоянной максимальной тепловой нагрузки. Горелки с низким коэффициентом регулирования (например, 3:1 или 5:1) не могут плавно подстраиваться под снижение потребности в тепле и вынуждены часто выключаться и снова включаться (циклировать).
  • Проблема скрытых потерь: Каждый цикл включения горелки начинается с обязательной стадии предварительной продувки (pre-purge) и заканчивается постпродувкой (post-purge). Во время этих продувок вентилятор горелки прогоняет через горячую печь или сушилку большие объемы холодного окружающего воздуха, буквально выбрасывая накопленное тепло в атмосферу. Эти "потери на продувку" являются чистым убытком и могут составлять значительную часть общего потребления топлива на процессах с переменной нагрузкой.
  • Решение от Maxon Ovenpak 456M: Благодаря феноменальному коэффициенту регулирования более 40:1, горелка может плавно снижать свою мощность до 2,5% от максимальной, точно следуя за тепловой нагрузкой без отключения. Это практически полностью устраняет циклирование и связанные с ним потери на продувку, обеспечивая колоссальную экономию топлива.
• Примерный расчет экономии. Рассмотрим гипотетический сценарий для сушильной камеры, работающей 16 часов в сутки.
  • Старая горелка с низким коэффициентом регулирования циклирует 8 раз в час. Каждая продувка (5 минут) выбрасывает тепло, эквивалентное 2 m3 природного газа.
  • Потери в час: 8 циклов/ч×2m3/цикл=16m3/ч.
  • Потери в смену: 16m3/ч×16 ч=256m3/смену.
  • Горелка Ovenpak 456M, работая в модулирующем режиме, устраняет эти потери. При стоимости газа, например, 7 руб./m3, прямая экономия составит $256\times 7=1792$ руб. в смену, или более 400 000 руб. в год только за счет исключения продувок. Это демонстрирует, как инвестиции в качественное оборудование окупаются в кратчайшие сроки.
• Долговечность и снижение затрат на обслуживание. Надежная и простая конструкция горелки минимизирует вероятность отказов. Отсутствие частого циклирования значительно снижает износ таких компонентов, как запальные электроды, газовые клапаны, подшипники и обмотки двигателя вентилятора. Это увеличивает межремонтные интервалы и сокращает расходы на запчасти и аварийные вызовы сервисной службы.

Интеграция, управление и безопасность

Горелка Maxon Ovenpak 456M спроектирована для простой и надежной интеграции в современные автоматизированные производственные комплексы, обеспечивая высокий уровень безопасности и управляемости.

• Гибкость интеграции в АСУ ТП. Горелка легко интегрируется с любыми современными системами управления (АСУ ТП) на базе программируемых логических контроллеров (ПЛК / PLC) или SCADA-систем. Управление мощностью горелки осуществляется подачей стандартного управляющего сигнала (например, аналогового 4-20 мА или 0-10 В) на сервопривод, который регулирует положение воздушной и газовой заслонок.
• Совместимые компоненты и системы управления.
  • Управляющие двигатели: Для автоматического управления мощностью горелка стандартно комплектуется монтажной площадкой и рычажной системой (connecting base & linkage) для установки сервоприводов, таких как Honeywell Modutrol или аналогичных. Эти приводы обеспечивают точное и повторяемое позиционирование заслонок в соответствии с сигналом от системы управления.
  • Системы контроля пламени: Конструкция горелки предусматривает установочные порты для двух основных типов датчиков пламени: ионизационного стержня (flame rod), который является стандартным решением для природного газа, и ультрафиолетового сканера (UV scanner), который рекомендуется для работы на пропане или в условиях, где ионизационный метод может быть ненадежен.
  • Газовая арматура: Горелка является конечным элементом комплексной газовой линии (газовой рампы). Для ее безопасной и корректной работы требуется установка соответствующей арматуры: фильтров, регуляторов давления, манометров, электромагнитных запорных клапанов с контролем герметичности. Специалисты компании Промэлектроника помогут вам подобрать полный комплект необходимой газовой арматуры для создания завершенной и безопасной системы сжигания топлива.
• Безопасность и соответствие стандартам. Конструкция горелки и рекомендуемые схемы ее обвязки разработаны в соответствии с основополагающими принципами международных стандартов безопасности для промышленных печей и тепловых установок, таких как NFPA 86. Система управления горелкой должна быть интегрирована с общезаводскими цепями безопасности и включать в себя следующие обязательные блокировки:
  • Контроль потока воздуха: Датчик (реле) давления воздуха должен подтверждать работу вентилятора перед открытием газовых клапанов.
  • Контроль давления газа: Реле низкого и высокого давления газа отключают систему при выходе давления за допустимые пределы.
  • Контроль герметичности: Система проверки герметичности запорных клапанов перед каждым розжигом.
  • Защита от перегрева: Независимый от рабочего термостата предохранительный термостат с ручным сбросом для аварийного отключения при превышении максимальной температуры.
  • Искробезопасная крыльчатка: Встроенная конструктивная мера безопасности, снижающая риск воспламенения от случайной искры.

Ваш надежный партнер — Промэлектроника

Выбирая промышленное оборудование, вы выбираете не просто продукт, а партнера, от надежности и компетентности которого зависит стабильность вашего производства.

Промэлектроника — официальный дилер и экспертный центр по продукции Honeywell Maxon. Мы предлагаем не просто поставку горелок, а комплексное решение, подкрепленное глубокими знаниями и многолетним опытом.

• Преимущества сотрудничества с нами:
  • Гарантия подлинности: Вы получаете 100% оригинальное, сертифицированное оборудование с полной заводской гарантией, что исключает любые риски, связанные с контрафактной продукцией.
  • Экспертный подбор оборудования: Наши инженеры помогут провести необходимые расчеты и подобрать оптимальную модель и конфигурацию горелки, идеально соответствующую вашим технологическим задачам и условиям эксплуатации.
  • Доступ к оригинальным запчастям: Мы обеспечиваем быструю поставку оригинальных запасных и расходных частей (смесительные конусы, разгрузочные гильзы, электроды розжига и ионизации), что позволяет минимизировать время простоев при проведении планового обслуживания и ремонта.
  • Квалифицированная техническая поддержка: Мы предоставляем исчерпывающие консультации по вопросам монтажа, пусконаладки и эксплуатации оборудования, помогая вашему персоналу максимально эффективно использовать все возможности горелок Maxon.

Для получения подробной технической консультации, уточнения цены и подготовки индивидуального коммерческого предложения для вашего проекта, свяжитесь с нашими специалистами.

Доверьте тепловые процессы вашего производства лидеру отрасли. Закажите горелку Maxon Ovenpak 456M в компании Промэлектроника уже сегодня!
