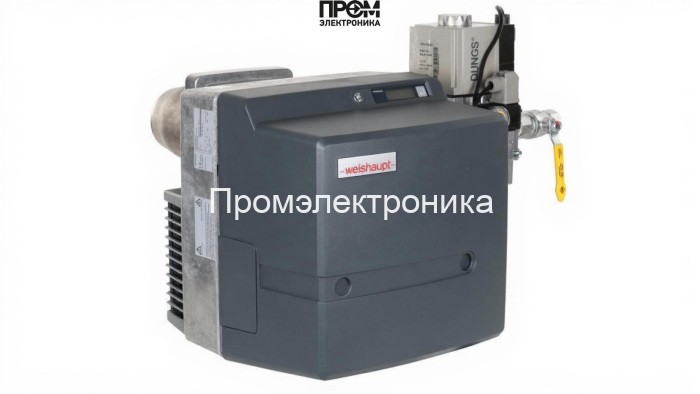

Горелка газовая Weishaupt WG20N/1-C, 1, исп. ZM-LN

Горелка газовая Weishaupt WG20N/1-C, 1, исп. ZM-LN — техническое описание

Предлагаем техническое описание горелки Weishaupt WG20N/1-C, 1, исп. ZM-LN (артикул: 23221644). Это прогрессивная газовая горелка немецкого бренда Weishaupt, разработанная для промышленных и коммерческих котельных установок. В описании использованы все технические характеристики изделия и приведены примеры реального применения, конструктивные элементы, рекомендации по эксплуатации и обслуживанию, а также раздел FAQ.

Ключевые параметры

• Вид топлива: газовая
• Мощность горелки: от 35 до 200 кВт
• Исполнение: прогрессивная
• Тип пламенной трубы: стандартная, длина — 140 мм
• Электропитание: 220 В, потребляемая электрическая мощность — 328 Вт
• Противодавление: от -0.5 до 2.5 мбар
• Вес: 20 кг; габариты: 53.7×35.8×37.6 см
• Тип соединения: Rp 1"
• Расход газа: от 0 до 21 нм³/ч
• Комплектация: с головой сгорания, с газовой рампой; мультиблок тип 512, без термозатвора
• Страна бренда: Германия

Конструкция и состав горелки

Конструктивно горелка состоит из следующих основных узлов и компонентов, обеспечивающих надёжную и эффективную работу при заявленных режимах:

• голова сгорания — формирует стабильное пламя и гомогенное распределение тепловой нагрузки по камере сгорания;
• газовая рампа — обеспечивает подачу и первичную регулировку расхода топлива;
• мультиблок тип 512 — блок управления и безопасности для коммутации, контроля давления и розжига;
• электрооборудование 220 В — приводы и блоки управления, потребляемая мощность 328 Вт;
• пламенная труба стандартного типа длиной 140 мм — адаптирована для широкого диапазона котлов;
• соединительные элементы Rp 1" и крепёж, обеспечивающие быструю интеграцию в котёл.

Преимущества

• Широкий диапазон мощности (35–200 кВт) — подходит для малых и средних котельных;
• Низкие потери при противодавлении до 2.5 мбар — стабильная работа в реальных сетях газа;
• Компактные габариты и небольшой вес (20 кг) — удобство установки и минимальные требования к монтажному пространству;
• Надёжность немецкой разработки Weishaupt — долговечность и запас прочности при интенсивной эксплуатации;
• Полная заводская комплектация (голова сгорания, газовая рампа, мультиблок) — минимальная подготовка к пуску.

Области применения — примеры реального использования

• Коммерческие котельные в офисных центрах — экономичное отопление помещений при сезонных нагрузках.
• Промышленные технологические процессы — нагревательные агрегаты в пищевой, химической и лёгкой промышленности.
• Объекты ЖКХ и котельные на предприятиях — резервирование и базовая нагрузка при совместной работе с другими горелками.
• Смешанные системы с утилитарными котлами, где требуется точная модуляция и простая интеграция с существующей автомatikой.

Совместимость с котлами

Горелка подходит для одноконтурных и двухконтурных водогрейных котлов средней мощности, теплообменников и промышленных камер сгорания, рассчитанных на подключение газовых горелок с длиной пламенной трубы 140 мм и резьбовым соединением Rp 1". Рекомендуется проверять рабочие параметры котла (максимальное допустимое противодавление) — данная модель работает при противодавлении от -0.5 до 2.5 мбар.

Эксплуатация и техническое обслуживание

• Проверка герметичности газовой рампы и уплотнений перед вводом в эксплуатацию;
• Ежемесячная визуальная инспекция головы сгорания и пламенной трубы; удаление нагара при необходимости;
• Проверка электрических соединений и состояния мультиблока, тестирование цепей розжига не реже одного раза в сезон;
• Регулировка подачи газа и проверка расхода (0–21 нм³/ч) в соответствии с паспортными значениями при разных режимах работы;
• Периодическая проверка датчиков давления и автоматики мультиблока для обеспечения безопасного розжига и контроля пламени.

Рекомендации по монтажу

• Установка на ровную плоскость с соблюдением минимальных зазоров по паспорту котла;
• Подключение к питающей сети 220 В через сеть с защитным заземлением и автоматикой защиты;
• Использование уплотнений и герметизаторов, совместимых с природным/сжиженным газом;
• Первичный пуск и наладка должны выполняться квалифицированной сервисной организацией.

FAQ — часто задаваемые вопросы

• Вопрос: Подходит ли горелка для котла с высоким противодавлением?
  Ответ: Рабочий диапазон противодавления — от -0.5 до 2.5 мбар; при больших значениях требуется дополнительная проверка совместимости.
• Вопрос: Можно ли менять длину пламенной трубы?
  Ответ: Длина стандартная — 140 мм; изменения влияют на профиль пламени и требуют переналадки системы.
• Вопрос: Какова частота технического обслуживания?
  Ответ: Визуальные проверки ежемесячно, комплексная сервисная проверка — не реже одного раза в год.
• Вопрос: Требуется ли термозатвор?
  Ответ: Конкретная модификация поставляется без термозатвора; при необходимости термозатвор устанавливается отдельно по техническим требованиям объекта.

Купить оборудование и получить консультацию по подбору, поставке и сервису рекомендуется у компании Промэлектроника — sales@prom-elec.com. Специалисты помогут подобрать оптимальную конфигурацию с учётом типа котла и условий эксплуатации.

Данное техническое описание сформировано на основе заводских характеристик и практического опыта эксплуатации горелок Weishaupt. Перед монтажом и вводом в эксплуатацию обязательно руководствуйтесь паспортной документацией производителя и требованиями безопасности.
