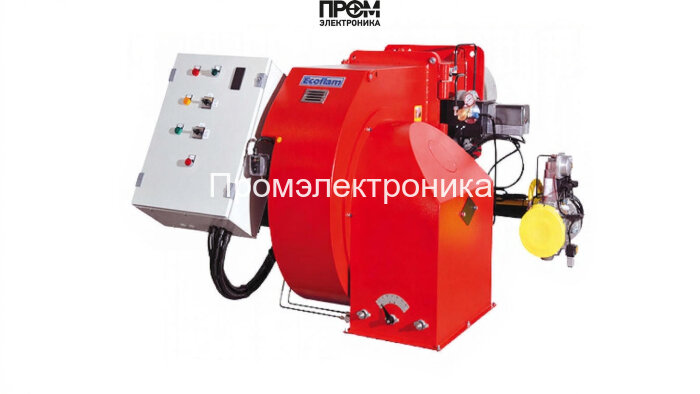

Газодизельная горелка Ecoflam MULTICALOR 700.1 PR TC VGD 40.125

Газодизельная горелка Ecoflam MULTICALOR 700.1 PR TC VGD 40.125 — техническое описание

Данная техническая сводка предназначена для инженеров и специалистов по эксплуатации. Газодизельная горелка Ecoflam MULTICALOR 700.1 PR TC VGD 40.125 спроектирована для надёжной работы в тяжелых промышленных условиях и обеспечивает диапазон полезной мощности 1500–7500 кВт при расходе топлива 126–634 кг/ч. Конструкция ориентирована на быстроту интеграции в котельные установки с фланцевым соединением DN 125 и короткой пламенной трубой длиной 470 мм.

Ключевые технические параметры

• Вид горелки: комбинированная (газ/дизель)
• Мощность: 1500–7500 кВт
• Расход топлива: 126–634 кг/ч
• Длина пламенной трубы: 470 мм (короткая)
• Электродвигатель: 18000 Вт; потребляемая мощность: 19000 Вт
• Класс пылевлагозащиты: IP55; рабочая температура: -10…+60 °C
• Противодавление: 0–22 мбар; давление газовой рампы: 13–48.5 мбар
• Тип соединения: DN 125; габариты: 135.5×120×73 см

Состав и основные узлы

Модульная архитектура горелки предусматривает отдельные заменяемые блоки для быстрого технического обслуживания и модернизации. В конструкции выделяются следующие элементы:

• Топливный насос — подача дизельного топлива в форсунки с заданным расходом и стабильным давлением.
• Форсунки — гарантируют равномерный распыл и оптимальное смесеобразование при переходе между режимами.
• Датчик пламени — контролирует наличие и стабильность горения, интерфейс с автоматика безопасности.
• Топочный автомат — обеспечивает последовательность розжига, режимы работы и защитные алгоритмы.
• Трансформатор розжига — формирует рабочее напряжение для электродов при старте и поддержании искрового разряда.
• Электроды — инициируют искровой розжиг, выполнены из материалов, устойчивых к коррозии и термическим нагрузкам.
• Сервопривод — точное управление заслонками и подачей газа для поддержания соотношения воздух/топливо.
• Клапан — газовый и топливный запорный узел с быстрым перекрыванием при срабатывании защиты.
• Реле давления — мониторинг и автовыключение при выходе давления за допустимые пределы.

Эксплуатация и техническое обслуживание

Рекомендуется регламентное ТО: ежемесячная проверка герметичности фланцев и газовой рампы, обслуживание форсунок и чистка головы сгорания каждые 3–6 месяцев, контроль электрических соединений и состояния трансформатора розжига. При соблюдении регламента модульные узлы (форсунки, насос, электроды, сервоэлементы) подлежат быстрой замене без демонтажа корпуса.

Преимущества и области применения

• Надёжность в комбинированном режиме газ/дизель, оперативное переключение при авариях в поставках.
• Высокая мощность и компактная короткая пламенная труба для интеграции в ограниченные топочные камеры.
• Соответствие промышленным требованиям — IP55, широкий диапазон рабочих температур и давления.
• Применяется в котельных крупных промышленных предприятий, на технологических линиях и в резервных установках.

Ecoflam MULTICALOR 700.1 PR TC VGD 40.125 — решение, ориентированное на длительную эксплуатацию и простоту сервисирования, обеспечивающее точный контроль горения и безопасность за счёт интегрированных датчиков и автоматики.
