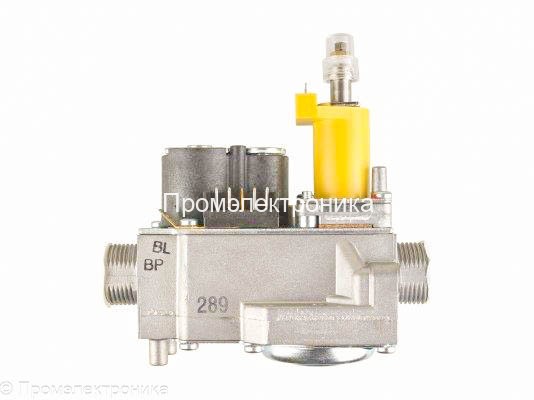

Газовый клапан Honeywell VK4105D

Газовый клапан Honeywell VK4105D - комбинированная система регулирования и розжига осуществляет управление и выполняет все функции, необходимые для безопасного розжига, контроля пламени и безопасного регулирования потока газа в пилотную и/или основную горелку. Система CVI содержит газовый клапан серии VK4105D и специализированный регулятор розжига S4565/S4575/S4585, который присоединяется непосредственно к нему.

Газовый регулятор Honeywell серии VK4105D имеет стандартный корпус, к которому на заводе можно подключить несколько устройств, выполняющих различные дополнительные функции. В число этих дополнительных функций и устройств входят: серворегулирование давления, регулирование с помощью дроссельного клапана, полностью регулируемая система плавного розжига SOFTLITE, регулятор газ/воздух с отношением 1:1 или электрический двухуровневый (высокий-низкий) или плавный регулятор (с усилением) для выполнения всех видов управления.

Газовый регулятор Honeywell серии VK4105D может работать с тремя нефтяными газами: отопительным, природным и сжиженным.

Газовый клапан Honeywell VK4105D используется в газовых котлах Dakon, Mora, Baxi, Ferroli, De Dietrich, Bosh, ACV, Beretta, Riello, Protherm, Viessmann, Danfoss, Ariston, Buderus, RSA, RSD, RSH, RST.

Особенности VK4105D:

• Все функции защиты управления горелкой сведены в одну надежную и оптимизированную систему.

• Особый упор при проектировании делался на получение оптимального решения для системы, используемой в газовых отопительных установках с искровым розжигом горелки (DBI), и для системы с пилотной горелкой (IP) для розжига главной горелки.

• И газовый регулятор, и регулятор розжига сконструированы с использованием принципов, прошедших проверку временем.

• Двухпозиционное управление главной горелкой с помощью электрического исполнительного устройства и электрического исполнительного устройства следящего типа, питаемого непосредственно от регулятора розжига.

• Простота установки регулятора розжига на газовом регуляторе с помощью разъема на верху последнего.

• Возможен монтаж в пределах угла 90° в любом направлении от вертикального положения двухпозиционного электрического исполнительного устройства

Газовый регулятор серии VK4105D:

• Входное и выходное соединения диаметром лежат на одной прямой и могут использовать соединительные фланцы.

• Предусмотрены следующие модели, различающиеся усилием закрытия: B + J; B + C; B + B.

• Серворегулятор давления создает стабильное давление на выходе.

• Обратная связь по давлению обеспечивает постоянное давление в горелке по отношению к давлению в топочной камере.

• Все настройки доступны сверху.

• 9-мм штуцеры для измерения давления на верхней поверхности позволяют контролировать входное и выходное давление.

• На входе газового регулятора установлен внутренний мелкосетчатый фильтр. Этот фильтр не предназначен для извлечения с целью чистки.

• Предусмотрен дополнительный выходной фильтр.

• Снизу газового регулятора имеются два отверстия под самонарезающие винты для жесткого крепления к отопительной установке.

Газовые регуляторы серии VK4105D имеют сервосистему с положительной связью, т.е. в нормальном выключенном состоянии главный клапан закрыт давлением пружины и может быть открыть только в том случае, если давление газа достаточно для преодоления силы этой пружины. Эта существенная встроенная защитная функция обеспечивает автоматическое закрывание главного клапана в случае сбоя в электропитании или подаче газа.

Доступные для заказа модификации:
