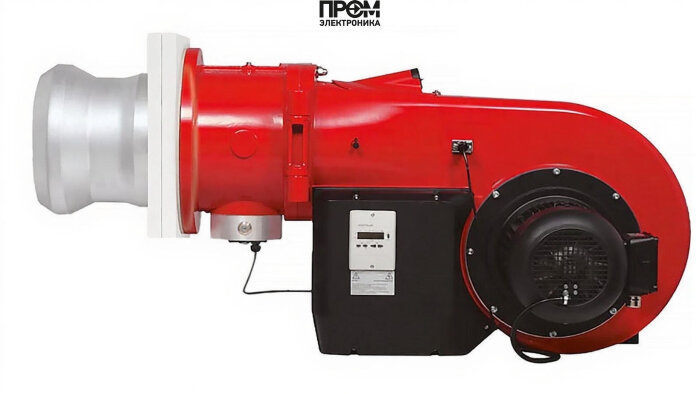

Газовая горелка Weishaupt WM-G 30/4-A (DN 125) — техническое описание

Weishaupt WM-G 30/4-A — промышленная газовая горелка исполнения ZM, оптимизированная для надёжной работы в котельных и технологических установках. Конструкция рассчитана на диапазон мощности 600–6200 кВт и предназначена для интеграции с котлами фланца DN 125. Описание ориентировано на инженеров и специалистов по пуско‑наладке: в тексте приведены ключевые узлы, эксплуатационные параметры и рекомендации по обслуживанию с акцентом на модульность и безопасность.

Ключевые параметры

• Мощность: 600–6200 кВт
• Диаметр фланца: DN 125
• Длина пламенной трубы: 389 мм
• Электропитание: 220/380 В
• Электродвигатель: 17.3 кВт
• Противодавление: −2…20 мбар; давление газа в рампе 17–48 мбар
• Рабочая температура: −15…+40 °C
• Вес: 179 кг; уровень шума: 93 дБ

Конструктивные элементы и состав горелки

Конструкция WM-G 30/4-A выполнена с учётом требований промышленной надежности и удобства обслуживания. Основные узлы доступны для быстрой ревизии и замены, что снижает время простоя оборудования.

• Топливный насос — обеспечивает стабильную подачу газа/топлива в рампу при заданном давлении, работает в составе системы модуляции мощности.
• Датчик пламени — электрический/оптический модуль контроля наличия факела, интегрируется с системой безопасности и отключает подачу при потухании.
• Топочный автомат — микропроцессорный контроллер управления последовательностью розжига, подачи воздуха и защитных блокировок.
• Трансформатор розжига — формирует высоковольтные импульсы для электродов розжига, обеспечивая надежную и повторяемую инициацию пламени.
• Реле давления — обеспечивает контроль противодавления и аварийное отключение при выходе параметров за допустимые пределы.
• Форсунки — газораспылительные элементы головки сгорания, оптимизированные для стабильной эмиссии и минимизации выбросов NOx.
• Сервопривод — исполнительный механизм регулировки заслонок и клапанов, обеспечивает точную модуляцию расхода воздуха и топлива.
• Клапан — запорные и предохранительные клапаны, реализующие пошаговую блокировку подачи топлива на стадиях розжига и остановки.
• Электроды — ионизационные и зажигающие электроды, выполненные из износостойких материалов для длительного срока службы.

Эксплуатация и обслуживание

• Регулярная проверка форсунок и пламенной трубы — очистка при необходимости не реже одного раза в год.
• Контроль электрических соединений и состояния трансформатора розжига при каждом плановом ТО.
• Проверка сигналов датчика пламени и корректности работы топочного автомата по протоколу производителя.
• Тестирование реле давления и работоспособности сервоприводов при вводе в эксплуатацию и после ремонта.

Интеграция и безопасность

Горелка разработана для бесшовной интеграции в современные системы автоматизации котельных: поддерживает модуляцию мощности, дистанционный мониторинг параметров и взаимодействие с системами ПБ. При проектировании установки обязательно согласовать параметры давления рампы и протоколы управления с поставщиком котла.

Weishaupt WM-G 30/4-A — решение для объектов, где требуются высокая надёжность, точная модуляция пламени и удобство сервисного обслуживания. Техническая комплектация и модульный состав узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивают предсказуемую работу в широком диапазоне условий эксплуатации.
