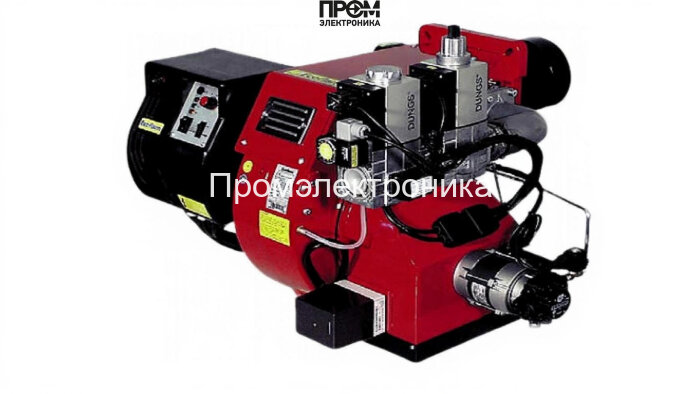

Газодизельная горелка Ecoflam MULTICALOR 70 PRE TL MB-DLE 410

Газодизельная горелка Ecoflam MULTICALOR 70 PRE TL MB‑DLE 410 — техническое описание

Ecoflam MULTICALOR 70 PRE TL MB‑DLE 410 — промышленная комбинированная газодизельная горелка, спроектированная для надёжной и экономичной работы в котельных средней и высокой мощности. Модель обеспечивает регулирование тепловой мощности в диапазоне 190–700 кВт, адаптирована к переменному режиму подачи топлива и отличается модульной конструкцией для быстрого обслуживания и замены узлов. Конструкция оптимизирована под современные требования энергоэффективности и безопасности 2026 года.

Ключевые параметры

• Тип: комбинированная (газ/дизель)
• Диапазон мощности: 190–700 кВт
• Пламенная труба: удлинённая, 395 мм
• Электропитание: 220 В / 380 В, электродвигатель 740 Вт, IP55
• Давление газовой рампы: 23–75 мбар; противодавление топки: 0–8.3 мбар
• Габариты (Ш×В×Г): 115.5×104.5×48 см
• Рабочая температура: −10…+60 °C

Составные узлы и функции

Конструктивно горелка представляет собой интегрированную систему, включающую контролируемые узлы подачи топлива, розжига, измерения и автоматического управления. Основные элементы:

• Топливный насос — обеспечивает стабильную подачу дизельного топлива при переходе с газового режима, снабжён регулировкой расхода и системой фильтрации;
• Датчик пламени — оптический/ионный мониторинг наличия стабильного горения с быстрым отключением при отсутствии пламени;
• Топочный автомат — модуль управления безопасностью и алгоритмами перехода между газом и дизелем, реализует модуляцию мощности и защитные сценарии;
• Трансформатор розжига — обеспечивает высоковольтный импульс для поджига смеси, рассчитан на длительный ресурс и стабильную работу в диапазоне температур;
• Реле давления — контролирует давление в рампе и топливных магистралях, взаимодействует с автоматикой для защитных отключений;
• Форсунки — распылители топлива с точной геометрией сопла для обеспечения оптимальной аэродрометрии горения;
• Сервопривод — исполнительный механизм для регулировки заслонок и дозирования, гарантирует точную позиционировку в модулирующем режиме;
• Клапан — набор запорных и регулирующих клапанов для газа и дизеля с высокими требованиями по герметичности и быстродействию;
• Электроды — высокопрочные электроды розжига и контроля искры, обеспечивают надёжный старт и диагностирование работоспособности системы.

Эксплуатация и безопасность

• Модульная компоновка позволяет оперативно заменять критические узлы без демонтажа основного корпуса;
• Автоматика поддерживает программируемые сценарии переключения топлива и интеграцию с внешними системами управления котельной;
• IP55 и рекомендованные монтажные зазоры обеспечивают эксплуатацию в производственных условиях с контролем пыли и влаги;
• Рекомендуется регулярный регламент обслуживания: проверка насоса и форсунок, калибровка датчика пламени, тест трансформатора розжига и реле давления, сервис сервоприводов и клапанов.

Ecoflam MULTICALOR 70 PRE TL MB‑DLE 410 подходит для водогрейных и паровых котлов, промышленных и коммунальных установок, где требуется надёжность, быстрая адаптация к смене топлива и точное управление тепловой нагрузкой. При проектировании систем рекомендуется учитывать параметры давления рампы (23–75 мбар) и противодавления топки (0–8.3 мбар) для корректной настройки автоматики и безопасности эксплуатации.
