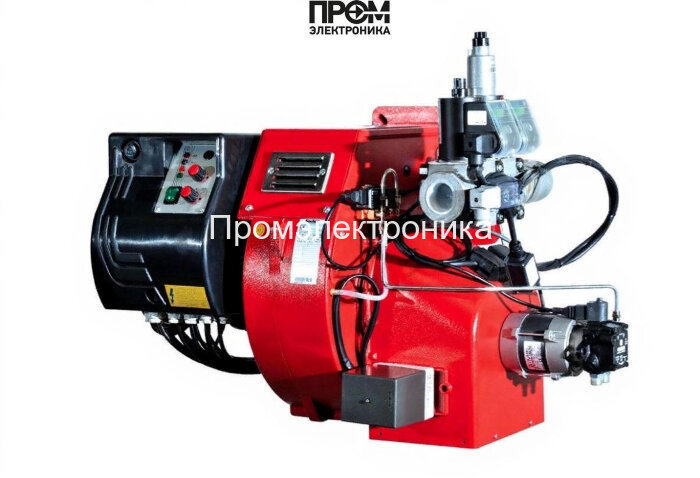

Газодизельная горелка Ecoflam MULTICALOR 100 PRE TL MB-DLE 420

Газодизельная горелка Ecoflam MULTICALOR 100 PRE TL MB-DLE 420 — техническое описание

Краткое техническое описание предназначено для инженеров, проектировщиков и сервисных инженеров. Текст оптимизирован под поисковые запросы 2026 года: «газодизельная горелка», «Ecoflam MULTICALOR 100», «комбинированная горелка 200–1000 кВт», с фокусом на структуру, ключевые характеристики и практическую ценность для интеграции в котельные и промышленное оборудование.

Ключевые характеристики

• Модель: Ecoflam MULTICALOR 100 PRE TL MB-DLE 420
• Тип: комбинированная (газ/дизель)
• Диапазон мощности: 200–1000 кВт
• Длина пламенной трубы: 395 мм (удлинённая)
• Электропитание: 220/380 В, электродвигатель 1100 Вт
• Класс защиты: IP55
• Давление газа рампы: 11–29 мбар; противодавление: 0–8.5 мбар
• Габариты: 95×78×48.5 см; тип соединения: Rp 2"

Конструкция и основные узлы

Горелка выполнена по модульной схеме для простоты обслуживания и быстрой интеграции в существующие тепловые пункты. Основные элементы и их назначение:

• Топливный насос — обеспечивает дозированную подачу дизельного топлива при переводе на жидкое горючее; предусмотрены возможности подключения предподогрева.
• Датчик пламени — оптический/ионный контроль наличия стабильного факела, быстрый отклик на отказ горения.
• Топочный автомат — блок логики запуска/остановки, реализует последовательность розжига и защитные алгоритмы.
• Трансформатор розжига — генерация искры для надёжного воспламенения газо-дизельной смеси при старте.
• Реле давления — контроль рабочего давления топлива/воздуха, обеспечивает автоматическую блокировку при превышениях или падениях параметров.
• Форсунки — точная дозировка дизельного распыла; конструкция обеспечивает равномерность горения и минимальные выбросы при настройке.
• Сервопривод — автоматическое регулирование положения заслонок и дозирования топлива в зависимости от нагрузки.
• Клапан — запорные и предохранительные элементы для газовой и топливной магистралей, выполнены для работы при заявленных давлений.
• Электроды — контроль воспламенения и поддержание стабильного факела, рассчитаны на длительный ресурс в промышленных условиях.

Эксплуатация и сервис

• Рекомендуемая последовательность пуска и остановки реализована в топочном автомате; при монтаже обеспечить доступ к сервисным узлам.
• Ежесменный контроль: визуальная проверка факела, герметичности рампы и состояния электродов; проверка давлений и сигналов датчиков.
• Профилактика: чистка фильтров, проверка форсунок и трансформатора розжига, тестирование реле давления и датчика пламени — ежемесячно; капитальная ревизия ежегодно.

Интеграция и применение

• Подходит для водогрейных и паровых котлов 200–1000 кВт, блочных и районных котельных, пищевой и химической промышленности.
• Гибкость питания — быстрый перевод между газом и дизелем без серьёзных конструкционных изменений.

Преимущества для проектирования

• Модульная конструкция сокращает время пусконаладки и упрощает обслуживание на объекте.
• Компоненты управления и безопасности соответствуют промышленным требованиям, обеспечивая высокий уровень надёжности и соответствие стандартам эксплуатации.

Данное описание даёт исчерпывающий технический портрет горелки Ecoflam MULTICALOR 100 PRE TL MB-DLE 420 и может быть использовано при подготовке спецификаций, проектной документации и заявок на поставку.
