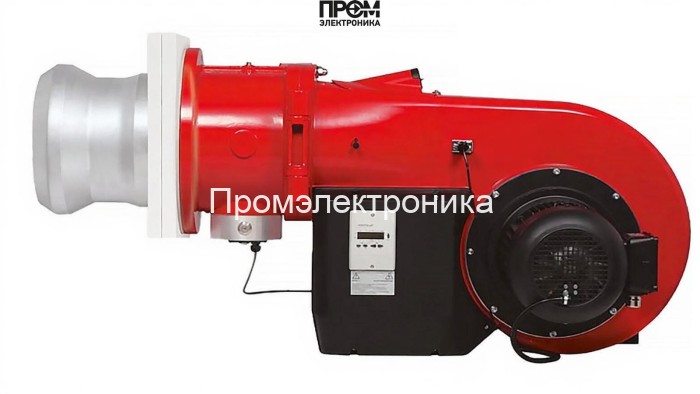

Газовая горелка Weishaupt WM-G 30/3-A (ZM-LN) — техническое описание и состав узлов

Предлагаемая газовая горелка Weishaupt WM-G 30/3-A предназначена для надёжной и экономичной эксплуатации в промышленных котельных и технологических печах. Конструкция обеспечивает стабильную подачу топлива и воздуха в диапазоне мощности 600–5400 кВт, совместима с питающими сетями 220/380 В и рассчитана на эксплуатацию при противодавлении от -2 до 18 мбар. Ниже приведено сжатое, но исчерпывающее техническое описание и перечень ключевых узлов, важный для проектировщиков, сервисных инженеров и специалистов по безопасности.

Основные элементы конструкции

• Топливный насос — обеспечивает точную подачу газа в рампу с рабочим давлением 122–259 мбар, оснащён системой регулирования расхода для плавного изменения нагрузки.
• Датчик пламени — оптический/ионный датчик контроля устойчивости факела, интегрирован с автоматикой безопасности для быстрого отключения при погасании.
• Топочный автомат — электроника управления горением с алгоритмами прогрессивного регулирования ZM-LN, реализует последовательность розжига, контроля пламени и допустимых межсигнальных задержек.
• Трансформатор розжига — высоковольтный источник для электродов розжига, рассчитан на длительные пуски и частые циклы включения.
• Реле давления — контроль перепадов и аварийных состояний газовой рампы, взаимодействует с логикой блокировки старта и аварийного сброса.
• Форсунки — набор сменных форсунок для точной дозировки топлива и формирования факела оптимального профиля в пламенной трубе длиной 420 мм.
• Сервопривод — исполнительный механизм для регулировки заслонок воздуха и газовых клапанов, обеспечивает точность позиционирования при модуляции мощности.
• Клапан (газовый запорный) — многоступенчатая запорная арматура с избыточной герметичностью и дистанционным приводом для аварийного перекрытия.
• Электроды — системный комплект электродов поджига и ионизации, оптимизированный под трансформатор розжига и режимы работы горелки.

Технические преимущества и эксплуатация

• Широкий диапазон регулирования 600–5400 кВт при низких потерях на привод (электродвигатель 14 000–15 500 Вт, потребление 70–180 Вт).
• Комплектная голова сгорания и стандартные соединения Rp 1 1/2" упрощают монтаж и интеграцию в существующие котлы.
• Прогрессивная автоматика ZM-LN повышает КПД горения и снижает выбросы при переменных нагрузках.
• Конструкционная надёжность: корпус и рама рассчитаны для промышленного режима работы; масса 179 кг, габариты 158.6×94.6×73 см.

Техобслуживание и безопасность

• Регулярные проверки: герметичность рампы, состояние форсунок и пламенной трубы, калибровка датчика пламени и проверка трансформатора розжига.
• Профилактика сервопривода и реле давления для предотвращения некорректной модуляции и аварийных остановов.
• Монтаж и пусконаладка — исключительно квалифицированными специалистами с учётом норм газовой безопасности и паспортных параметров.

Weishaupt WM-G 30/3-A — решение для проектов 2026 года, где требуются высокая надёжность, энергоэффективность и соответствие современным требованиям к автоматике горения и безопасности.
