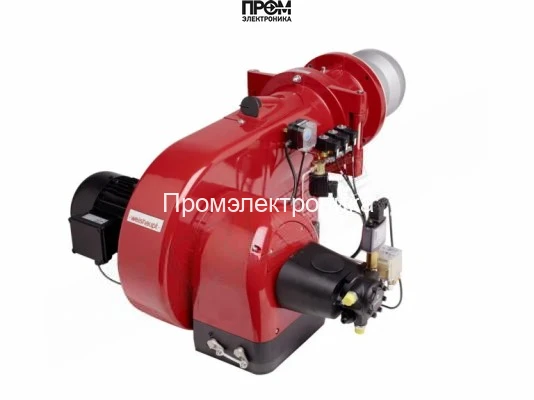

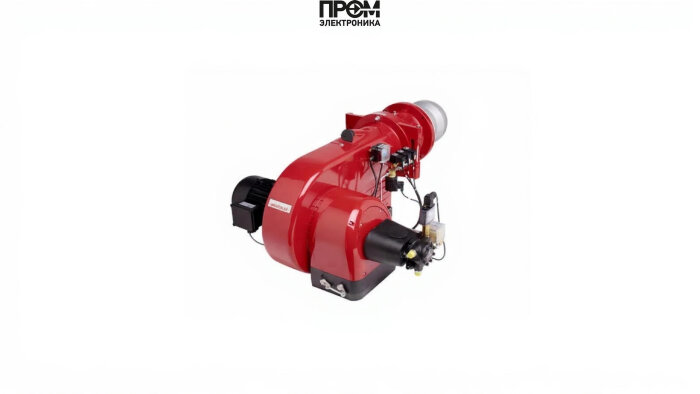

Газовая горелка Weishaupt WM-G 20/3-A, исп. ZM — техническое описание и состав

Предлагаем техническое описание газовой горелки Weishaupt WM-G 20/3-A (арт. 21721030) — промышленного модуля тепловой мощности с электронным управлением, разработанного для длительной непрерывной и повторно-кратковременной эксплуатации на промышленных котлах и теплогенераторах. Решение оптимизировано под современные требования энергоэффективности и цифровой интеграции 2026 года: поддерживается модуляция мощности 350–2600 кВт, интерфейс CAN для интеграции в системы автоматизации и алгоритмы оптимизации расхода топлива.

Ключевые технические параметры

• Диапазон мощности: 350–2600 кВт — диапазон модуляции обеспечивает точное следование нагрузке и снижение расхода топлива.
• Длина пламенной трубы: 256 мм — типовая конструкция для адаптации к стандартным топочным камерам.
• Электропитание: 220 В, потребляемая мощность 70 Вт; уровень шума до 85 дБ.
• Рабочие условия: температура от −15 до +40 °C, противодавление −2…13 мбар.
• Габариты/масса: 126.6 × 75 × 56.5 см, масса 97 кг.

Состав и основные узлы горелки

Конструктивный набор элементов выполнен по принципу модульности и сервисной доступности. В состав горелки входят следующие ключевые элементы, критичные для безопасности, управления и качества сгорания:

• топливный насос — обеспечивает стабильную подачу газа/топлива под заданным давлением и поддерживает требуемую скорость дозирования;
• датчик пламени — ионизационный или оптический контроль для моментального определения состояния пламени и предотвращения аварийных режимов;
• топочный автомат (электронный менеджер горения W‑FM) — реализует связанное регулирование топлива и воздуха, мониторинг, авто-диагностику и ведение журнала событий;
• трансформатор розжига — источник высокого напряжения для надежного электрического поджига топлива при пусковых циклах;
• реле давления — контроль минимального и максимального давления в газовой магистрали, обеспечивающий срабатывание защит;
• форсунки — обеспечивают оптимальную геометрию подачи струй топлива в смесительную камеру для устойчивого горения;
• сервопривод (серводвигатель) — управление воздушной заслонкой и регулирование подачи воздуха в зависимости от уровня модуляции;
• клапан (двойной электромагнитный газовый клапан класса A) — запорная и предохранительная функция с высокими требованиями по герметичности;
• электроды — компоненты розжига и контроля ионизации, легко обслуживаемые и заменяемые.

Эксплуатация, безопасность и обслуживание

• Рекомендуется эксплуатация в помещениях с контролируемыми параметрами воздуха; при необходимости применяется кожух для внешнего забора воздуха.
• Регламентное обслуживание: проверка герметичности клапанов, замена электродов, очистка форсунок и смесительной камеры, проверка датчиков и трансформатора розжига.
• Интеграция с АСУТП через CAN-шину позволяет реализовать удалённый мониторинг, предиктивное обслуживание и улучшение КПД в режимах частичной нагрузки.

Weishaupt WM-G 20/3-A сочетает промышленную надёжность немецкой инженерии и современные цифровые возможности, что делает её эффективным выбором для котельных, технологических печей и промышленных теплоагрегатов, требующих точного и безопасного управления пламенем.
