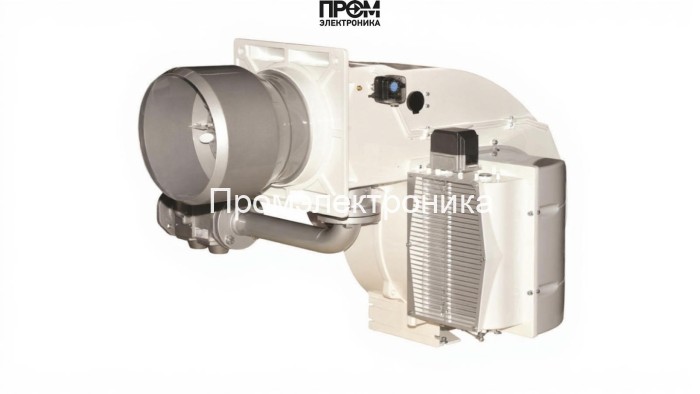

Газодизельная горелка Elco EK-EVO 7.3600 GL-EZ3/BT3/KN

Газодизельная горелка Elco EK‑EVO 7.3600 GL‑EZ3/BT3/KN — техническое описание и состав

Предлагаем техническое описание комбинированной газодизельной горелки Elco EK‑EVO 7.3600 — промышленного решения для котельных и технологических печей с диапазоном мощности 300–3600 кВт. Конструкция ориентирована на надёжную работу в режимах модуляции и ступенчатого управления, обеспечивает соответствие требованиям Low NOx и простую интеграцию в современные системы автоматизации (Lamtec BT300, интерфейсы PROFIBUS, модульные входы/выходы).

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), питание 220 В;
• Диапазон мощности: 300–3600 кВт; коэффициент модуляции 1:10 (газ), 1:3 (дизтопливо);
• Длина пламенной трубы: 375 мм (короткая); номинальный диаметр подключения DN65, тип соединения Rp 2\";
• Электродвигатель вентилятора: 5500 Вт; потребляемая электрическая мощность системы — 8350 Вт;
• Противодавление: 0…16 мбар; класс защиты IP41; уровень шума ≤ 81 дБ; вес 270 кг.

Конструкция — основные узлы и материалы

Корпус выполнен из высокопрочного алюминиевого сплава с ориентируемым кожухом воздухозабора. Огневая голова Low NOx обеспечивает стабильное горение в коротких камерах и низкие эмиссии. Газовая рампа поставляется уже собранной и протестированной на герметичность, с интегрированным фильтром.

Основные компоненты горелки (с описанием функций)

• Топливный насос — обеспечивает стабильную подачу дизельного топлива к форсункам при поддержании требуемого давления, выполнен с защитой от кавитации и возможностью регулировки расхода;
• Датчик пламени — оптический/ионный датчик контроля наличия пламени; быстрый сигнал при погасании и блокировка подачи топлива для безопасности;
• Топочный автомат (блок управления Lamtec BT300) — контролирует последовательность запуска/остановки, диагностирует ошибки, обеспечивает связь с системами управления котельной;
• Трансформатор розжига — генерирует импульсы высокого напряжения для электродов розжига; рассчитан на длительную работу в циклическом режиме;
• Реле давления — фиксирует избыточное/пониженное давление топлива и газа, участвует в логике аварийной блокировки и контроле безопасного запуска;
• Форсунки — специализированные дизельные форсунки высокой точности для равномерного распыла в камере сгорания; доступна комплектация под разные режимы и расход;
• Сервопривод — управляет воздушной заслонкой и положением форсунок/клапанов для точной модуляции смеси и оптимизации КПД;
• Клапан — электромагнитные/шаровые клапаны для запирания подачи газа и дизельного топлива при аварийных ситуациях;
• Электроды — рабочие электроды розжига и ионизации, выполнены из жаропрочных сплавов для стабильного зажигания и контроля пламени.

Эксплуатация и обслуживание

• Рекомендуется регулярная проверка герметичности рампы, очистка газового фильтра и контроль состояния форсунок и электродов;
• Плановое ТО: ежеквартальные осмотры, ежегодная комплексная проверка автоматики, проверка трансформатора розжига и реле давления;
• Условия эксплуатации: температура 0…+40 °C, отсутствие агрессивных паров и избытка пыли; соблюдение инструкций по подключению DN65 и противодавлению до 16 мбар.

Elco EK‑EVO 7.3600 — оптимальное решение для модульных и централизованных котельных, где требуется высокая надёжность, низкие выбросы и возможность двойного питания (газ/дизель). Комплектность и продуманная архитектура обеспечивает простую интеграцию в системы 2026 года с цифровыми интерфейсами и средствами удалённого мониторинга.
