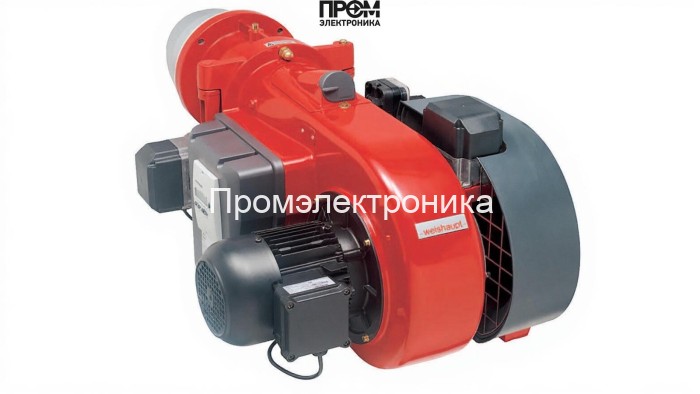

Газовая горелка Weishaupt WM-G 10/4-A (DN 100) — техническое описание и состав узлов

Представленная газовая горелка Weishaupt WM‑G 10/4‑A — промышленный модульный агрегат для тепловых установок мощностью 110–1250 кВт. Конструкция рассчитана на монтаж на фланец DN 100 и эксплуатируется в диапазоне температур от −15 °C до +40 °C. Ниже приведено техническое и функциональное описание с указанием ключевых компонентов и оперативных параметров, ориентированное на специалистов по монтажу, наладке и сервису.

Ключевые технические параметры

• Тип топлива: природный/сжиженный газ;
• Диапазон мощности: 110–1250 кВт;
• Номинальный диаметр: DN 100, пламенная труба 224 мм;
• Электропитание: 220/380 В; электродвигатель 1810 Вт;
• Потребляемая мощность: 65–370 Вт; противодавление: −2…+10 мбар;
• Давление газа на рампе: 8–16 мбар; уровень шума ≈ 83 дБ; вес ≈ 56 кг.

Состав основных узлов горелки

Модель WM‑G 10/4‑A реализована как набор взаимозаменяемых модулей, что ускоряет монтаж и сокращает время ТО. В комплект входят следующие основные элементы:

• Топливный насос — дозирующий узел, обеспечивающий стабильную подачу газа и компенсирующий перепады подачи при изменениях давления в магистрали.
• Датчик пламени — оптический/ионный сенсор для контроля наличия устойчивого горения и предотвращения «сухого» пуска.
• Топочный автомат — контроллер безопасности и логики розжига/гасящего цикла с интерфейсом для интеграции в АСУ ТП.
• Трансформатор розжига — генератор высокого напряжения для подачи искры на электроды при пуске.
• Реле давления — защитный элемент, отслеживающий давление газа и блокирующий подачу при выходе параметров за допустимые пределы.
• Форсунки — набор сопел для формирования требуемой газовоздушной смеси и зон стабильного пламени.
• Сервопривод — исполнительный механизм для точного регулирования положения заслонок подачи воздуха и газа в режимах модуляции.
• Клапан — запорно-регулирующий элемент газового тракта с быстрым срабатыванием и высокой степенью герметичности.
• Электроды — искровые и ионизационные элементы, обеспечивающие зажигание и обратную связь по состоянию пламени.

Функциональные особенности и интеграция

Горелка спроектирована для точной модуляции мощности и низкого уровня выбросов: сервопривод совместно с форсунками обеспечивает линейную подачу топлива, топочный автомат контролирует время розжига и переходы режимов, а трансформатор с электродами гарантирует надежную инициацию горения. Реле давления и датчики пламени образуют многоканальную систему безопасности, соответствующую современным требованиям промышленных котельных.

Рекомендации по эксплуатации

• Проверка герметичности газового узла и корректной работы реле давления перед вводом в эксплуатацию;
• Плановая инспекция датчика пламени и состояния электродов каждые 6–12 месяцев;
• Обслуживание топочного автомата и проверка трансформатора розжига при каждом техосмотре;
• Калибровка сервопривода и регулировка форсунок при смене типа газа или параметров рампы.

Техническая архитектура Weishaupt WM‑G 10/4‑A делает её эффективным решением для промышленных и коммунальных котельных с требованием высокой надежности, простоты обслуживания и совместимости с современными системами управления. Для проектировщиков и сервисных инженеров представлены все необходимые узлы для быстрой интеграции и гарантированной безопасности эксплуатации.
