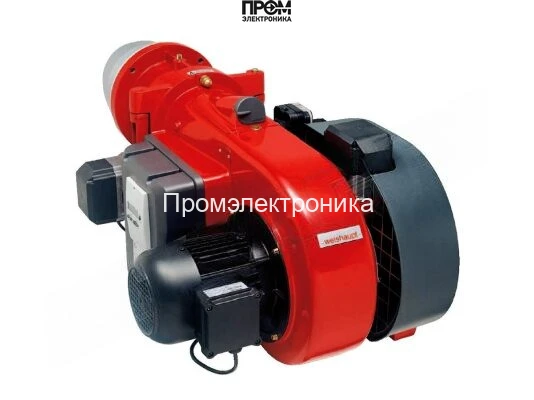

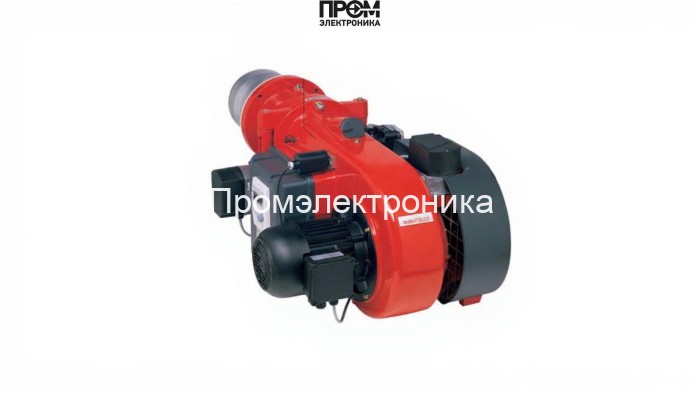

Газовая горелка Weishaupt WM-G 10/3-A, DN 65 — техническое описание и структура узлов

Техническое описание предназначено для проектировщиков, сервисных инженеров и специалистов по эксплуатации. Горелка Weishaupt WM-G 10/3-A (DN 65) — промышленный модуль для водогрейных и паровых котлов с диапазоном мощности 100–1000 кВт. Документ акцентирует внимание на конструктивных узлах, функциональных характеристиках и требованиях к обслуживанию с точки зрения надежности и энергоэффективности.

Краткие технические характеристики

• Модель: Weishaupt WM-G 10/3-A, исполнение ZM, DN 65
• Диапазон мощности: 100–1000 кВт
• Длина пламенной трубы: 224 мм
• Электропитание: 220 В, класс защиты корпуса IP54
• Противодавление: -2…10 мбар; уровень шума: 83 дБ; вес: 63 кг

Основные узлы и их функции

Ниже приведен структурированный перечень ключевых компонентов горелки и их роль в обеспечении стабильного и безопасного горения:

• Топливный насос — обеспечивает подачу газа/смеси под заданным давлением, поддерживает требуемую пропорцию топлива в номинальном диапазоне мощности и компенсирует изменения противодавления.
• Датчик пламени — ионизационный или оптический модуль контроля наличия горения, передающий сигнал в топочный автомат и предотвращающий подачу топлива при отсутствии факела.
• Топочный автомат — микропроцессорный блок управления со встроенной логикой розжига, самодиагностики и защитных алгоритмов; реализует последовательность старта/стопа и хранит параметры безопасности.
• Трансформатор розжига — источник высокого напряжения для подачи искрового разряда на электроды при запуске, обеспечивает надежный поджиг в широком диапазоне условий.
• Реле давления — контроль рабочего давления воздуха/чистого газа в системе; блокирует горелку при отклонениях от допустимых значений для предотвращения аварийных режимов.
• Форсунки — точные элементы дозирования топлива, выполненные для стабильной атомизации и равномерного распределения потока по пламенной трубе.
• Сервопривод — исполнительный механизм для управления воздушной заслонкой и подстройки соотношения воздух/топливо при модуляции мощности.
• Клапан — многоступенчатая газовая арматура с двойной блокировкой; обеспечивает герметичную перекрывающую функцию и безопасность при авариях.
• Электроды — элементы розжига и ионизационного контроля, устойчивые к коррозии и нагреву, расположенные в зоне пламенной трубы для оптимального воспламенения.

Интеграция и техобслуживание

• Интеграция узлов реализована по модульному принципу: менеджер горения обрабатывает сигналы от датчиков и управляет сервоприводом, насосом и клапанами для поддержания заданной мощности.
• Регламент обслуживания включает проверку работы датчика пламени и трансформатора розжига, проверку герметичности клапанов и форсунок, тесты реле давления и корректировку сервопривода не реже одного раза в год.
• Для устойчивой работы рекомендуются оригинальные запасные части Weishaupt и применение средств мониторинга состояния ключевых узлов.

Горелка Weishaupt WM-G 10/3-A спроектирована для надежной длительной эксплуатации в коммерческих и промышленных установках, где важны точность модуляции, безопасность и низкий уровень выбросов при изменяющихся рабочих условиях.
