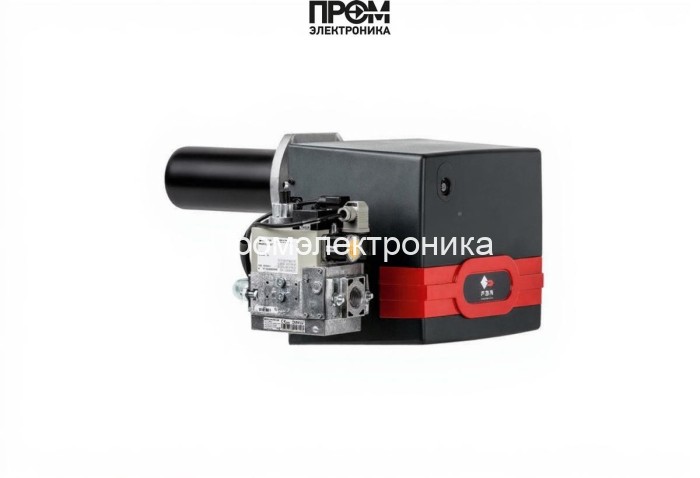

Газовая горелка FBR GAS X 4 CE F + R. CE D1"1/4- S

Газовая горелка FBR GAS X 4 CE F + R — техническое описание и состав

Данная техническая инструкция описывает конструкцию, рабочие принципы и ключевые узлы горелки FBR GAS X 4 CE F + R, предназначенной для стационарных котельных средних мощностей. Текст составлен в строгом техническом стиле с применением структурированных заголовков и маркированных списков для удобства восприятия и соответствия SEO 2026 года.

Назначение и краткие характеристики

• Тип топлива: газ
• Мощность: 116–232 кВт
• Расход газа: 11,7–23,4 нм³/ч
• Пламенная труба: 160 мм
• Электропитание: 220 В, электродвигатель 200 Вт
• Класс защиты: IP40, рабочая t −15…+40 °C

Основные узлы и их функции

Горелка представляет собой интегрированный модуль, состоящий из механической, газовой и электрической частей. Ниже перечислены основные детали и их функциональное назначение:

• Топливный насос — обеспечивает стабильное давление подачи газа в систему форсунок и корректирует подачу при изменении расхода; выполнен с учетом диапазона противодавления от −0.1 до 5.53 мбар.
• Датчик пламени — контролирует наличие фактического горения; при отсутствии сигнала формирует аварийный разрыв цепи подачи газа и инициирует защитную блокировку.
• Топочный автомат — системный контроллер управления последовательностью пуска/остановки, реализует логику пред- и пост-воздушных продувок, контроль ошибок и интерфейс с внешней автоматикой котельной.
• Трансформатор розжига — генерирует высоковольтный импульс для поджига смеси на электроды; рассчитан на многоцикловую работу и обеспечивает надёжный поджиг при низком давлении топлива.
• Реле давления — контролирует безопасный диапазон давления в воздухонагнетательной и газовой магистрали; при выходе параметров за пределы отключает горелку и сигнализирует о неисправности.
• Форсунки — формируют газовоздушную смесь в головке сгорания; конструктивно оптимизированы для равномерного распределения потока и стабильного фронта пламени внутри пламенной трубы длиной 160 мм.
• Сервопривод — регулирует положение заслонок и дозирование воздуха/газа при модулированных исполнениях; обеспечивает точность и повторяемость настроек с высокой скоростью реакции.
• Клапан (запорный/регулирующий) — обеспечивает герметичное перекрытие подачи топлива в аварийных режимах и дозирование при нормальной работе; выполнен в соответствии с промышленными нормами безопасности.
• Электроды — служат для образования искры розжига и инициирования стабильного пламени; выдерживают высокие термические и коррозионные нагрузки при длительной эксплуатации.

Эксплуатационные рекомендации

• Проверять целостность и чистоту форсунок и пламенной трубы не реже раза в год.
• Контролировать работоспособность датчика пламени и трансформатора розжига при каждом сервисном обслуживании.
• Проводить калибровку и проверку топочного автомата и реле давления после монтажных работ и при каждом значительном изменении условий эксплуатации.
• Обеспечивать периодическую смазку и проверку сервопривода, а также проверку герметичности запорных клапанов.

Заключение

Конструкция FBR GAS X 4 ориентирована на надёжную и безаварийную работу в диапазоне 116–232 кВт. Наличие ключевых компонентов — топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов — обеспечивает безопасность, точность управления и удобство обслуживания при промышленной эксплуатации.
