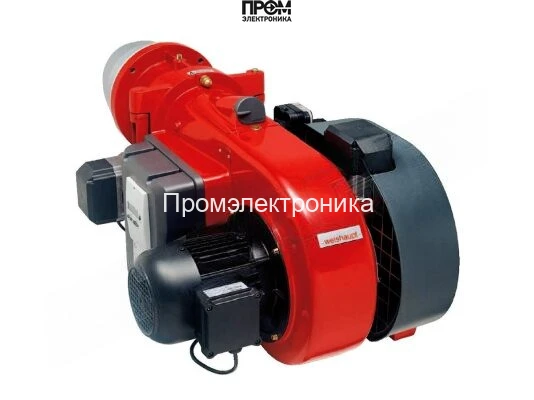

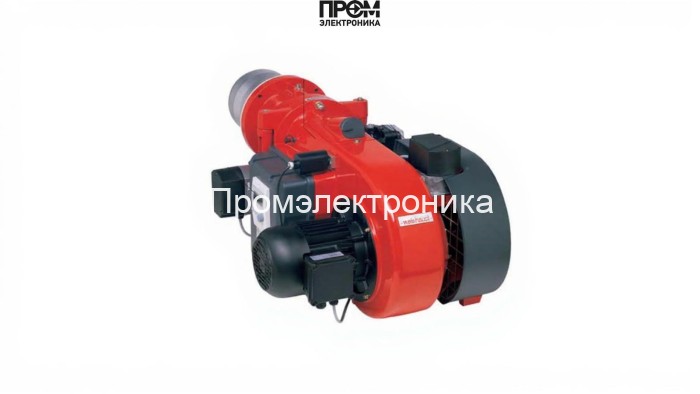

Техническое описание газовой горелки Weishaupt WM-G 10/3-A (арт. 21712211)

Данное техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных, которым необходимы точные данные и схема обслуживания газовой горелки Weishaupt WM-G 10/3-A. Модель обеспечивает стабильную модуляцию в диапазоне мощности 125–900 кВт, соответствует требованиям по снижению выбросов NOx и рассчитана на длительную эксплуатацию в промышленных и коммунальных установках.

Ключевые технические параметры

• Тип топлива: природный газ (E/LL), сжиженный газ (B/P).
• Диапазон мощности: 125–900 кВт, прогрессивная электронная модуляция.
• Электропитание: 220 В, степень защиты электроузлов IP54.
• Длина пламенной трубы: 224 мм, тип — стандартная.
• Уровень шума: 83 дБ (без шумоглушителя), при установке глушителя — снижение до ≈25 дБ.
• Рабочая температура: −15…+40 °C, масса: 56 кг, габариты: 105.5×61.4×44.5 см.

Конструкция и состав основных узлов

Конструкция горелки выполнена как моноблок с фронтальным доступом для обслуживания. В конструкции присутствуют как механические, так и электронные элементы управления, обеспечивающие точную подачу топлива и стабильную ионизационную диагностику пламени.

• Топливный насос — обеспечивает стабильное и дозированное давление газа на форсунки при различных режимах модуляции;
• Форсунки — высокоточные распределители газа, адаптированные под диапазон мощности 125–900 кВт;
• Датчик пламени (электрод ионизации) — контролирует наличие и стабильность горения в реальном времени;
• Электроды — реализуют функцию ионизационного контроля и используются для безопасного отключения подачи при затухании;
• Топочный автомат (цифровой менеджер W‑FM) — централизованная электроника управления запуском, модуляцией и диагностикой;
• Трансформатор розжига — отвечает за генерацию искрового разряда при каждом старте горелки;
• Сервопривод — управляет заслонками и положением клапана для точной регулировки соотношения воздух/газ;
• Клапан (газовый запорный) — электромеханический запор с аварийным перекрытием подачи топлива;
• Реле давления — обеспечивает защиту по избыточному/недостаточному давлению в газовой магистрали.

Автоматика, безопасность и интеграция

• Прогрессивная модуляция и цифровой менеджер позволяют оптимизировать КПД котельной, снижая расход топлива при частичных нагрузках.
• Система контроля пламени и реле давления обеспечивают многоуровневую защиту и автоматическое отключение при аварийных ситуациях.
• Интерфейсы менеджера совместимы с современными системами удалённого мониторинга и позволяют интеграцию в SCADA-решения для 2026 года.

Рекомендации по эксплуатации и обслуживанию

• Периодическая проверка герметичности газовых соединений, очистка форсунок и головки сгорания.
• Проверка работы топливного насоса и калибровка реле давления в соответствии с эксплуатационной документацией.
• Тестирование датчика пламени и состояния электродов при плановом ТО; замена трансформатора розжига при деградации воспламенения.
• Регламентная проверка сервоприводов и клапанов для предотвращения заеданий и утечек.

Мы рекомендуем учитывать эти технические особенности при проектировании систем теплоснабжения и при выборе запасных частей. Ориентированность на ключевые узлы — топливный насос, форсунки, датчик пламени, электроды, трансформатор розжига, топочный автомат, реле давления, сервопривод и клапан — позволяет обеспечить надежность и безопасность эксплуатации горелки Weishaupt WM-G 10/3-A в современных энергетических установках.
