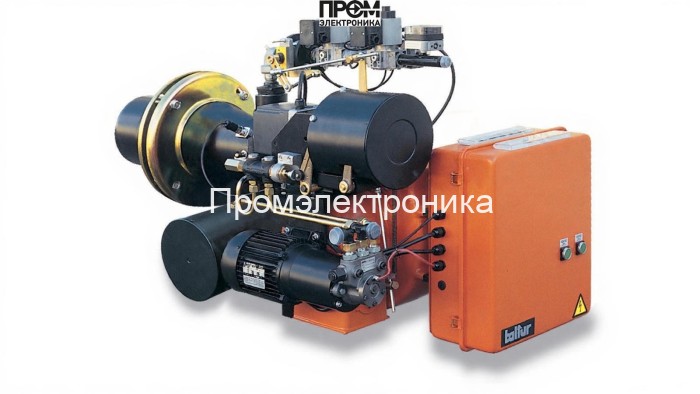

Газомазутная горелка Baltur COMIST 180 DSPNM-D100

Газомазутная горелка Baltur COMIST 180 DSPNM-D100 — техническое описание и состав

Краткое техническое резюме предназначено для проектировщиков, инженеров котельных и сервисных служб. Горелка комбинированного типа Baltur COMIST 180 DSPNM-D100 спроектирована для надёжной работы на природном газе и высоковязком мазуте в диапазоне тепловой мощности 688–1981 кВт. Конструкция ориентирована на промышленное применение: простота техобслуживания, модульность узлов и соответствие современным требованиям по безопасности и контролю.

Ключевые компоненты (основные детали)

• топливный насос — шестерёнчатый или центробежный блок подачи мазута с саморегулируемым давлением и системой предварительного подогрева;
• датчик пламени (УФ-датчик) — электронный модуль контроля горения с быстрым срабатыванием и диагностикой состояния;
• топочный автомат — микропроцессорный блок управления в соответствии с EN298, обеспечивающий логику запуска, перекрытия и защит;
• трансформатор розжига — высоковольтный модуль для стабильного поджига при переходе между режимами;
• реле давления — контроль подачи воздуха и защитное отключение при потере наддува;
• форсунки — распылительный узел с возвратной магистралью для равномерного распыла мазута;
• сервопривод — электропривод воздушной заслонки и регуляторов подачи, обеспечивающий быстрый и точный отклик;
• клапан — электромагнитные и газовые клапаны с механизмом перекрытия, соответствующие требованиям безопасности;
• электроды — ионизационные/розжиговые электроды для контроля и инициирования горения.

Технические преимущества и эксплуатационные параметры

• Диапазон мощности: 688–1981 кВт; длина огневой трубы — 540 мм, обеспечивающая компактную интеграцию в топку.
• Электропитание: типовое исполнение 380 В; потребляемая мощность в рабочем режиме — порядка 26000 Вт.
• Расход топлива: газ 69–199 нм³/ч, мазут 62–178 кг/ч; конструкция рассчитана на противодавление 0–21.5 мбар.
• Класс защиты корпуса IP40, масса около 405 кг, габариты 170 × 91.5 × 122.5 см.

Особенности монтажа и обслуживания

• Модульная компоновка: снятие головки сгорания и распылительного узла без демонтажа горелки с котла.
• Встроенные средства диагностики топочного автомата и датчика пламени упрощают проведение ТО и предотвращают ложные блокировки.
• Рекомендуемый регламент: ежедневный визуальный контроль, ежемесячная проверка фильтров и УФ-датчика, квартальная проверка насоса и форсунок, ежегодный капитальный осмотр клапанов и трансформатора розжига.

Baltur COMIST 180 DSPNM-D100 — технически сбалансированное решение для промышленных котельных, где требуется гарантированная работа при смене типа топлива, высокая надёжность автоматики и удобство сервисного обслуживания.
