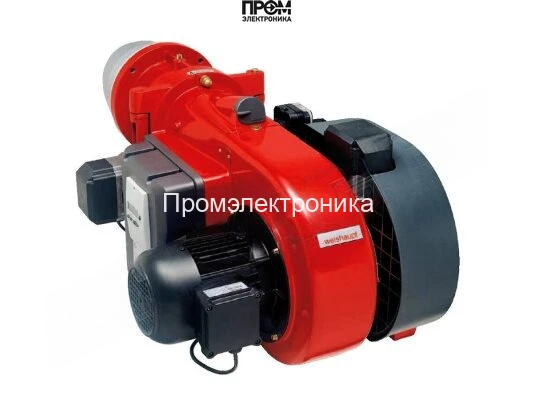

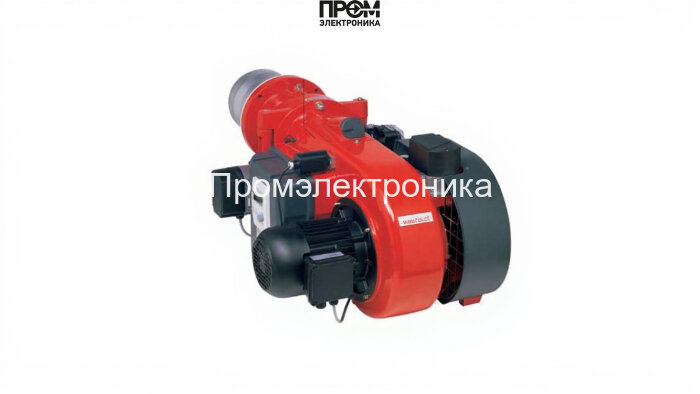

Газовая горелка Weishaupt WM-G 10/3-A (исп. ZM) — техническое описание и состав узлов

Техническое описание предназначено для проектировщиков, сервисных инженеров и специалистов по котельным системам. Горелка Weishaupt WM-G 10/3-A — модульная, модулирующая газовая горелка промышленного уровня, разработанная для работы в диапазоне 100–1000 кВт. В тексте акцент сделан на ключевых компонентах, принципах работы и возможностях интеграции в современные системы управления отоплением и технологическими процессами (SCADA, BMS).

Ключевые преимущества и функциональные особенности

• Широкая модуляция мощности: точное регулирование нагрузки и экономия топлива при переменных режимах.
• Низкие выбросы NOx — соответствие современным экологическим требованиям.
• Интеграция с цифровыми блоками управления: удалённый мониторинг и программирование кривых мощности.
• Компактная конструкция моноблока и упрощённый доступ для сервисного обслуживания.

Основные узлы и состав горелки (детали)

Конструктивно горелка состоит из ряда взаимодействующих компонентов, каждый из которых выполняет критически важную функцию в процессе подготовки топлива, поджига и контроля пламени:

• Топливный насос — обеспечивает стабильное давление газа на входе газовой рампы при изменении подачи и противодавления.
• Клапан и газовые форсунки — последовательная комбинация для дозирования и герметичного отключения подачи топлива.
• Форсунки — формируют факельную струю газа, обеспечивают правильное соотношение воздух/топливо.
• Трансформатор розжига — генерирует высоковольтный импульс для воспламенения топлива через электроды.
• Электроды — запальный и ионизационный электроды: инициирование и контроль наличия пламени.
• Датчик пламени — электронный элемент контроля, передающий статус в топочный автомат для безопасного управления.
• Топочный автомат (блок управления) — логика старта/остановки, управление модуляцией, защитные алгоритмы и интерфейс обмена данными.
• Сервопривод — исполнительный механизм регулирования заслонок и газовых клапанов для поддержания заданной мощности.
• Реле давления — мониторинг и аварийное отключение при выходе параметров давления за допустимый диапазон.

Эксплуатация, монтаж и сервис

• Монтаж и пусконаладка выполняются сертифицированными специалистами с проверкой уплотнений и настройкой менеджера горения.
• Регулярное обслуживание: проверка герметичности рампы, состояние электродов и трансформатора розжига, калибровка датчика пламени и реле давления.
• Рекомендовано интегрировать горелку в систему автоматизации для оптимизации потребления и оперативного мониторинга состояния узлов.

Weishaupt WM-G 10/3-A — решение для промышленных и коммунальных котельных, где важны стабильность пламени, энергоэффективность и соответствие современным нормам выбросов.
