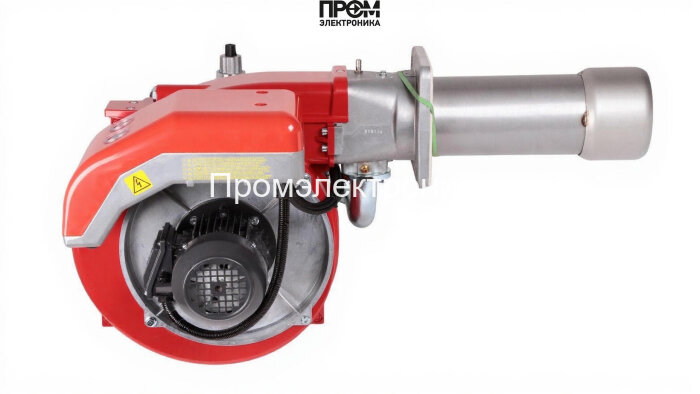

Газовая горелка FBR GAS XP 60/2 CE TL EVO + R. CE D1"-S

Газовая горелка FBR GAS XP 60/2 CE TL EVO + R. CE D1"-S — техническое описание

Предлагаемая газовая горелка FBR GAS XP 60/2 CE TL EVO + R. CE D1"-S разработана для промышленного и коммунально‑бытового применения, где требуются стабильность горения, двухступенчатое регулирование и высокая ремонтопригодность. Документ составлен в техническом стиле с акцентом на эксплуатационные параметры и ключевые узлы, значимые для специалистов по монтажу, наладке и сервису. Описаны составные части, рабочие характеристики и основные эксплуатационные преимущества, с учётом поисковых запросов 2026 года для быстрого подбора и оптимизации интеграции в котельную.

Ключевые технические параметры

• Мощность: 116–630 кВт — широкий диапазон обеспечивает совместимость с различными котлоагрегатами.
• Длина пламенной трубы: 335 мм — удлинённый тип для глубокой зоны нагрева.
• Электропитание: 220/380 В, номинальная мощность привода 740 Вт, потребление ≈935 Вт.
• Рабочая температура: −15…+70 °C; противодавление: −0.1…9 мбар.
• Расход газа: 23.4–52.6 нм³/ч; давление рампы: 10.4–58.4 мбар.

Конструкция и составные узлы (основные детали)

Горелка состоит из набора сменных и взаимозаменяемых элементов, обеспечивающих надёжность и удобство технического обслуживания. В состав входят:

• Топливный насос — обеспечивает стабилизацию подачи газа/смеси к рампе и форсункам при различных режимах; рассчитан на эксплуатацию при заявленных давлении и расходе.
• Датчик пламени — оптический/ионизационный контроль наличия устойчивого пламени, интегрируемый в систему безопасности котла.
• Топочный автомат — блок управления с двухступенчатой логикой, реализует последовательность розжига, контроля и выключения по заданным алгоритмам.
• Трансформатор розжига — формирует импульс высокого напряжения для электродов, обеспечивая надёжный самозажиг при старте.
• Реле давления — контролирует давление в рампе и защищает систему от аварийных перетоков и обратного давления.
• Форсунки — газовое распыление оптимизировано для равномерного горения в удлинённой пламенной трубе; комплектуется сменными соплами под диапазон расходов.
• Сервопривод — управляет заслонками и положением регулятора подачи, обеспечивает точную модуляцию в переходных режимах.
• Клапан — запорно-регулирующий элемент с электропневматическим или электромагнитным приводом для аварийного перекрытия топлива.
• Электроды — контрольные и зажигательные электроды из электростойкого материала для длительной службы и стабильного розжига.

Преимущества и эксплуатация

• Модульная конструкция ускоряет сервис и замену деталей без полного демонтажа.
• Двухступенчатая система управления снижает расход топлива при частичных нагрузках.
• Сервисные узлы (форсунки, электроды, датчик пламени) легко доступны для плановой проверки и быстрой замены.
• Соответствие европейским стандартам безопасности и климатическим диапазонам эксплуатации.

Рекомендации по монтажу и техобслуживанию

• Монтаж и подключение выполнять в соответствии с нормативами по газу и электрической части; проверять уплотнения и герметичность рампы.
• Пусконаладочные работы — регулировка давления рампы в пределах 10.4–58.4 мбар и проверка работы реле давления и датчика пламени.
• Профилактика — ежегодная проверка форсунок, чистка пламенной трубы, осмотр трансформатора розжига и состояния электродов.

Горелка FBR GAS XP 60/2 CE TL EVO + R. CE D1"-S оптимальна для промышленных и коммунальных котельных, где важна долговечность, точность управления и удобство сервисного обслуживания.
