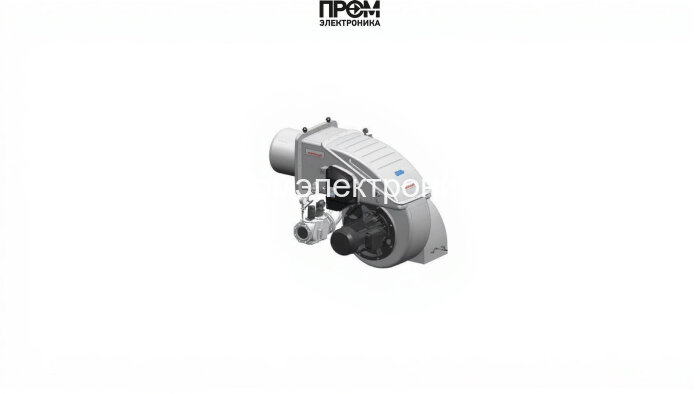

Газовая горелка Weishaupt WKmono-G 80/2-A, DN 100 — техническое описание

Предлагаем техническое описание горелки Weishaupt WKmono-G 80/2-A (DN 100). Модель представляет собой моноблочный прогрессивный агрегат, разработанный для промышленных котельных и теплогенераторов с требованием высокой мощности и точного управления процессом горения. Серийные параметры: тепловая мощность 2 200–17 000 кВт, длина пламенной трубы 500 мм, питание 220 В, электродвигатель вентилятора 47 000 Вт, противодавление в топке −2.5…30 мбар, рабочая температура −15…+40 °C.

Ключевые узлы и составные части

Конструкция WKmono-G включает набор ответственных узлов, обеспечивающих надежность, безопасность и управляемость процесса. В техническом описании обязательно выделены следующие элементы:

• топливный насос — обеспечивает стабильную подачу газовой смеси при изменениях расхода и давления;
• датчик пламени (ION/QRI/QRA) — контролирует наличие устойчивого горения и формирует защитные блокировки;
• топочный автомат (менеджер горения W‑FM100/200) — реализует логики пуска/остановки и последовательности защит;
• трансформатор розжига — формирует искровой разряд для надежного инициирования воспламенения;
• реле давления — предотвращает работу при недопустимых перепадах воздуха или топлива;
• форсунки и смесительное устройство — обеспечивают оптимальное соотношение газ/воздух и уменьшают выбросы NOx;
• сервопривод — обеспечивает точное регулирование заслонок и положения газового клапана;
• клапан (газовый запорный) — дублированная система перекрытия топлива для обеспечения безопасности;
• электроды розжига и контроля — реализуют поджиг и диагностику параметров пламени.

Функциональные преимущества и эксплуатация

• Высокая точность регулирования мощности и перераспределения газ/воздух за счет унифицированного серводвижка и W‑FM менеджера.
• Моноблочная компоновка упрощает монтаж, уменьшает объем сервисных работ и снижает площадь монтажа на котле.
• Интерфейсы связи (eBus, Modbus, опционно Profibus‑DP/LON) обеспечивают интеграцию в SCADA и удалённый мониторинг.
• Режимы самодиагностики и защитные блокировки по датчикам пламени, давления и температуре — соответствие современным требованиям безопасности.

Обслуживание и рекомендации

• Пуск и наладка — работа сертифицированного сервис-инженера; использовать оригинальные запасные части Weishaupt.
• Регулярная проверка электроники, датчиков пламени и состояния форсунок — для поддержания паспортных характеристик.
• Калибровка топочного автомата и тесты реле давления — не реже одного раза в год при промышленной эксплуатации.

Газовая горелка Weishaupt WKmono-G 80/2-A — оптимальное решение для объектов, где критична управляемость, экономичность и соответствие современным экологическим требованиям. Техническая архитектура и встроенные узлы (топливный насос, датчик пламени, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды и топочный автомат) обеспечивают длительный ресурс и простоту интеграции в существующие котельные комплексы.
