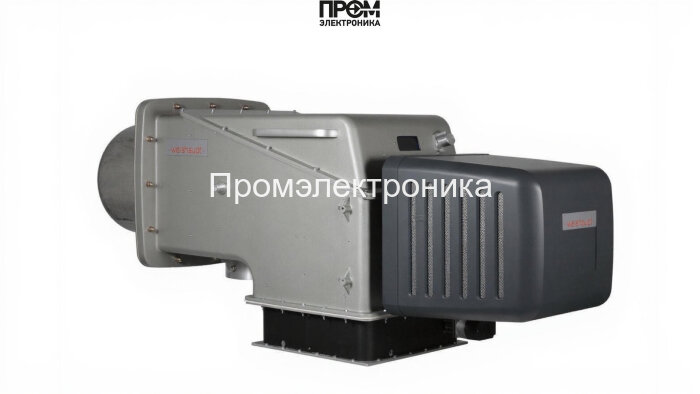

Газовая горелка Weishaupt WKG 70/3-А, DN 150, исп. ZM-NR

Газовая горелка Weishaupt WKG 70/3‑A, DN 150 — конструктивное и эксплуатационное описание в техническом стиле

Предлагаемая горелка Weishaupt WKG 70/3‑A (DN 150, исполнение ZM‑NR) предназначена для интеграции в индустриальные и коммунальные котельные установки с требованием модулируемой мощности 1,4–9,6 МВт. Конструкция ориентирована на надёжность, простоту обслуживания и соответствие современным требованиям энергоэффективности и экологии (снижение NOx при оптимальной настройке). Техническая реализация основана на модульной компоновке и цифровом управлении, обеспечивающем точную модуляцию пламени и удалённый мониторинг параметров работы.

Ключевые технические параметры

• Вид топлива: природный и сжиженный газ (E/LL, B/P) при корректных настройках
• Диапазон мощности: 1,4–9,6 МВт
• Питание: 220 В; потребляемая мощность электроники — 140 Вт
• Тип подключения: DN 150
• Уровень шума: 78 дБ; масса — 290 кг; габариты: 215.2×78.6×97.8 см
• Рабочая температура: от −15 до +40 °C

Состав основные узлы и их назначение

• Топливный насос — обеспечивает стабильное давление подачи газа к форсункам и компенсирует перепады в магистрали.
• Датчик пламени — контролирует наличие и качество горения, формирует сигнал безопасности для топочного автомата.
• Топочный автомат — реализует логику запуска/остановки, последовательность розжига и блокировок по безопасности.
• Трансформатор розжига — генерирует высоковольтный импульс для электрода розжига, обеспечивая стабильное зажигание факела.
• Реле давления — контролирует давление топлива и защищает систему от критических перепадов; интегрируется в цепь блокировок.
• Форсунки — формируют факел, оптимизированы по геометрии для снижения выбросов и стабильности горения.
• Сервопривод — обеспечивает точную позиционную регулировку клапанов и дросселей при модуляции мощности.
• Клапан — газовый затвор с несколькими степенями защиты: электромагнитный и запорный механизмы для аварийных ситуаций.
• Электроды — контрольные и разрядные электроды для розжига и мониторинга стабильности факела.

Особенности эксплуатации и интеграции

• Цифровой блок управления (W‑FM) обеспечивает синхронную работу датчиков, управление сервоприводом и логикой модуляции мощности.
• Интерфейсы для интеграции: ProGraf NT, шлюз E‑Gate для удалённого мониторинга и передачи телеметрии в АСУ ТП.
• Модульная компоновка упрощает доступ к узлам обслуживания: замена форсунок, датчиков пламени и клапанов выполняется без демонтажа корпуса.
• Рекомендуемые процедуры ТО: ежеквартальная визуальная инспекция камеры сгорания и проверка датчиков; ежегодная диагностика автоматики и тестирование реле давления и клапанов.

Данная техническая документация служит основой для подбора конфигурации и подготовки технического задания на поставку и ввод в эксплуатацию. При проектировании рекомендуется учитывать требования к вентиляции, системе газоподачи и электропитанию, а также привлекать сертифицированные сервисные центры для пуско‑наладки и настройки параметров горения.
