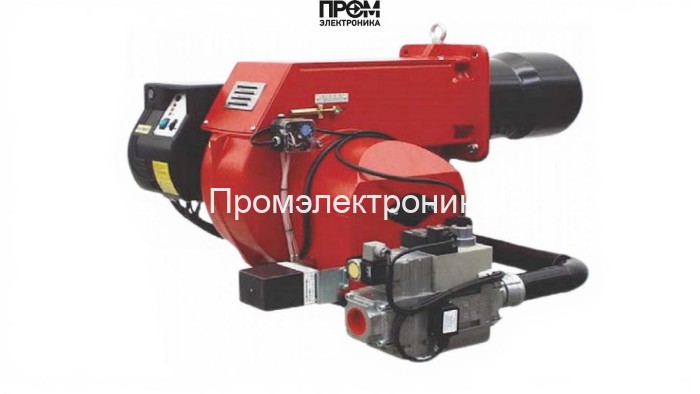

Газовая горелка Ecoflam BLU TS 2000.1 PAB TC GN SGT HT

Газовая горелка Ecoflam BLU TS 2000.1 PAB TC GN SGT HT — техническое описание

Промышленная газовая горелка Ecoflam BLU TS 2000.1 (арт. 3144613) предназначена для надёжного и экономичного сжигания природного и сжиженного газа (G20, G25, G30, G31) в диапазоне мощности 414–2150 кВт. Конструкция обеспечивает двухступенчатое регулирование мощности, короткую пламенную трубу 345 мм и высокую степень автоматизации для интеграции в современные котельные и технологические установки.

Ключевые характеристики

• Мощность: 414–2150 кВт; двухступенчатое управление
• Тип пламенной трубы: короткая, длина 345 мм
• Электропитание: 220 В / 380 В; электродвигатель 4000 Вт; потребляемая мощность 5500 Вт
• Класс пылевлагозащиты: IP55; рабочая температура: −10…+60 °C
• Уровень шума: 78.6 дБ; вес 94 кг; габариты 105.5 × 60.9 × 51 см
• Соответствие: класс эмиссии NOx 2 по EN 676 при корректной настройке

Комплектующие и функциональные узлы

Для обеспечения стабильной и безопасной работы горелки в её состав входят следующие основные узлы и компоненты с пояснением их функций:

• Топливный насос — обеспечивает подачу газа к форсункам с необходимым давлением и поддерживает стабильность подачи при изменении нагрузки.
• Датчик пламени — контролирует наличие и качество горения; обеспечивает автоматическое отключение при исчезновении пламени, повышая безопасность эксплуатации.
• Топочный автомат — управляет последовательностью пуска/остановки, контролирует режимы работы, защищает систему от аварийных ситуаций и интегрируется с внешней автоматикой котла.
• Трансформатор розжига — обеспечивает надёжную электрическую искру для инициирования стабильного розжига электродов в любых климатических условиях.
• Реле давления — контролирует давление в газовой магистрали и служит защитным элементом при отклонениях от заданных параметров.
• Форсунки — обеспечивают корректное распыливание газа и формирование факела требуемой геометрии для эффективного теплообмена.
• Сервопривод — управляет воздушной заслонкой и регулировкой подачи воздуха, обеспечивает оперативную адаптацию к режимам нагрузки и снижает эмиссии.
• Клапан — газовый запорный клапан с быстродействующей защитой, предотвращает утечку топлива при аварии или остановке.
• Электроды — розжиговые электроды высокой износостойкости, обеспечивают стабильное воспламенение в циклах работы.

Преимущества и эксплуатация

• Высокая энергетическая эффективность и адаптивность к изменяющимся нагрузкам за счёт двухступенчатого управления.
• Интеграция интеллектуальной автоматики и диагностических каналов — упрощает техническое обслуживание и обеспечивает соответствие требованиям энергоаудита 2026 года.
• Конструкция, стойкая к пыли и влажности (IP55), и возможность работы с подогретым воздухом — повышают срок службы и надёжность системы.
• Соответствие экологическим стандартам по NOx при корректной настройке форсунок и сервопривода.

Рекомендации по монтажу и обслуживанию

• Перед установкой согласовать геометрию топки и дымохода; учесть длину пламенной трубы 345 мм.
• Плановое обслуживание: проверка датчика пламени, состояния электродов и форсунок, тест реле давления и трансформатора розжига не реже раза в год.
• Электробезопасность: питающие цепи должны соответствовать параметрам электродвигателя 4000 Вт и общей потребляемой мощности 5500 Вт.

Ecoflam BLU TS 2000.1 — техническое решение для промышленных котельных, где требуются надёжность, точность управления и соответствие современным экологическим нормам.
