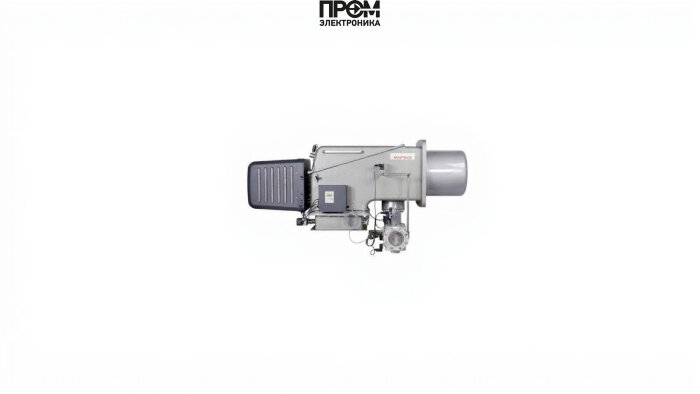

Газовая горелка Weishaupt WKG 70/2-A, DN 125, исп. ZM

Газовая горелка Weishaupt WKG 70/2‑A, DN 125, исп. ZM — технический обзор и состав узлов

Weishaupt WKG 70/2‑A — промышленная газовая горелка прогрессивного типа, спроектированная для надежной, экономичной и экологичной работы в диапазоне 1100–12000 кВт. Матовое техническое исполнение ZM с DN 125 обеспечивает совместимость с котлами по EN303/EN676 и упрощённый монтаж. Конструкция ориентирована на быстрый сервис и интеграцию в современные системы автоматизации, что важно для энергоэффективных объектов 2026 года и систем удалённого мониторинга.

Ключевые параметры

• Диапазон мощности: 1 100–12 000 кВт;
• Питание и потребление: 220 В, 140 Вт;
• Соединение: DN 125; габариты 205.2×78.6×97.8 см; масса 290 кг;
• Уровень шума: ≤83 дБ; рабочая температура: −15…+40 °C;
• Соответствие стандартам: EN303, EN676; экологический класс 1;
• Интерфейсы управления: CAN‑шина, порты для интеграции в BMS/SCADA.

Состав и основные узлы горелки

Конструкция WKG 70/2‑A включает модульные блоки, обеспечивающие легкую замену и диагностику. В состав входят следующие ключевые компоненты:

• Топливный насос — обеспечивает стабильное давление подачи газа и точность регулировки расхода при старте и модуляции;
• Датчик пламени — фотоэлектрический / ионизационный сенсор для мгновенного контроля факела и гарантии безопасности;
• Топочный автомат (цифровой менеджер горения) — W‑FM, реализует логику запуска, контроля и защиты, хранит журнал ошибок и позволяет удалённый доступ;
• Трансформатор розжига — генерирует высоковольтные импульсы для электрода розжига при старте и обеспечивает надежное воспламенение;
• Реле давления — контролирует перепад давления в газовой магистрали и блокирует подачу при аварийных значениях;
• Форсунки и смесительная голова — гарантируют оптимизированное смешение газа и воздуха для полного сгорания и низких выбросов;
• Сервопривод — управляет воздушной заслонкой и газовым дросселем для точной модуляции мощности и поддержания коэффициента избытка воздуха;
• Клапан (запорный/предохранительный) — многоступенчатая защита подачи топлива с дистанционным контролем состояния;
• Электроды — система розжига и контроля горения, выполненная с учетом коррозионной и температурной стойкости.

Функциональные особенности и эксплуатация

• Электронная модуляция мощности (при соответствующей комплектации) — минимизация цикличности и снижение потребления топлива;
• Интеллектуальная диагностика — встроенные алгоритмы анализа работы сенсоров и сервоприводов для прогнозного обслуживания;
• Опции: частотный преобразователь для вентилятора, кислородный зонд для коррекции горения, удалённый мониторинг по CAN/Modbus;
• Простота обслуживания — модульность головы сгорания, доступ к форсункам, электродам и сервоприводам без демонтажа основного корпуса.

Рекомендуется эксплуатация в соответствии с инструкцией производителя и регулярное сервисное обслуживание для поддержания энергоэффективности и соблюдения норм выбросов. Оригинальные запчасти (форсунки, сервоприводы, датчики, клапаны) обеспечивают долгий срок службы и минимизацию простоев. Weishaupt WKG 70/2‑A — решение для промышленных котельных и технологических установок, где важны надежность, точность управления и соответствие современным нормам 2026 года.
