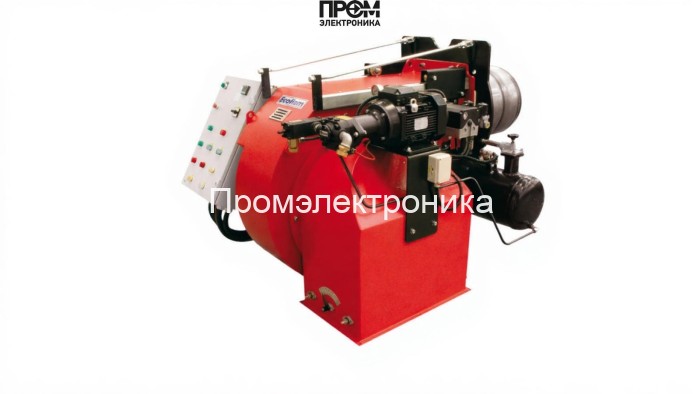

Мазутная горелка Ecoflam OILFLAM 700.1 PR TC

Мазутная горелка Ecoflam OILFLAM 700.1 PR TC — краткое техническое описание и состав узлов

Ecoflam OILFLAM 700.1 PR TC — промышленная двухступенчатая (прогрессивная) мазутная горелка мощностью 2417–7500 кВт, рассчитанная на работу в тяжёлых режимах эксплуатации. Версия с короткой пламенной трубой 525 мм обеспечивает компактную установку в ограниченных топочных камерах и стабильность факела при переменных нагрузках. Конструкция ориентирована на надёжность, простоту обслуживания и интеграцию в современные системы управления (АСУ ТП), что делает её актуальной для промышленных котельных и тепловых установок 2026 года с повышенными требованиями по эффективности и экологичности.

Ключевые конструктивные узлы и их функции

• Топливный насос — обеспечивает стабильное давление и расход мазута в диапазоне 214–660 кг/ч; предусмотрено закольцовывание нагнетательного контура для равномерной подачи.
• Датчик пламени — оптический/ионный контроль наличия факела, интегрируемый в топочную автоматику для безопасного выключения при погасании.
• Топочный автомат — блок управления LAL с логикой двухступенчатой работы и возможностью подключения модуляции и внешнего регулятора расхода топлива.
• Трансформатор розжига — обеспечивает надёжную и независимую систему поджига, совместимую с электродами горелки.
• Реле давления — контролирует противодавление контура (0–22 мбар), защищает насос и форсунки при аномалиях в топливной сети.
• Форсунки — высокоточный распыл для оптимального смешения топлива с воздухом, минимизации несгоревших частиц и снижения выбросов.
• Сервопривод — управляет дроссельными заслонками и положением регуляторов для точного перехода между ступенями и при модуляции.
• Клапан — запорные и предохранительные клапаны в топливной магистрали, обеспечивающие герметичность и безопасность при остановках.
• Электроды — поджигающие электроды и ионизационные электроды контроля пламени, выполненные для долговременной эксплуатации при повышенных температурах.

Технические особенности и эксплуатация

• Питается от 220–380 В, электродвигатель 15 кВт; потребляемая мощность 45200 Вт.
• Класс защиты IP55, рабочая температура от −10 до +60 °C, уровень шума 95 дБ.
• Комплектуется электронагревом топлива и самоочищающимся фильтром, что поддерживает стабильность вязкости и предотвращает засорение форсунок.
• Рекомендуемая периодичность обслуживания: визуальная проверка, очистка фильтров, контроль форсунок и узлов управления не реже раза в месяц; калибровка датчика пламени и реле давления — при плановом ТО.

Применение

• Промышленные паровые и водогрейные котлы средней и большой мощности.
• Теплоцентрали, комбинированные установки и резервные системы отопления на предприятиях.
• Модулируемая дооснастка позволяет интеграцию в энергоэффективные решения для снижения расхода топлива и выбросов.

Ecoflam OILFLAM 700.1 PR TC — технологичное решение для профессиональных установщиков и операторов котельных, где критичны стабильность подачи топлива, безопасность розжига и возможность точного управления режимами работы.
