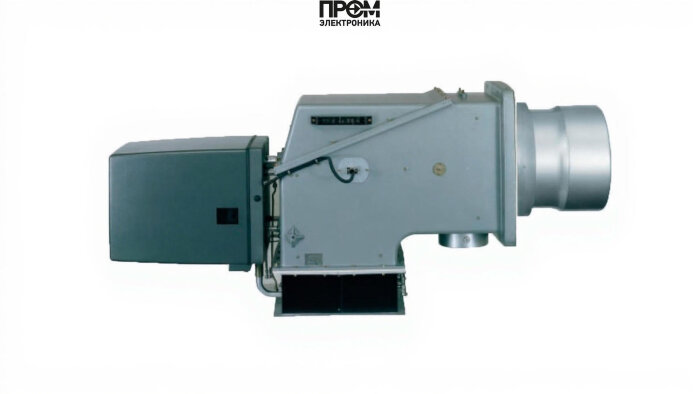

Газовая горелка Weishaupt WKG 70/1‑B (DN 80, ZMH‑LN) — техническое описание

Предлагаемое техническое описание предназначено для инженеров по эксплуатации, сервисных инженеров и проектировщиков котельных. Модель Weishaupt WKG 70/1‑B — промышленная газовая горелка высокого диапазона мощности (1100–7700 кВт) в высокотемпературном исполнении ZMH‑LN. Конструкция ориентирована на надёжность, простоту обслуживания и интеграцию в АСУТП современных объектов.

Ключевые технические параметры

• Мощность: 1100–7700 кВт;
• Подключение: DN 80;
• Электропитание: 220 В, потребление ≈ 140 Вт;
• Рабочая температура: −15…+40 °C;
• Уровень шума: 82 дБ;
• Вес: 290 кг; габариты: 203.7 × 78.6 × 97.8 см;
• Комплектация: поставляется с головой сгорания (исполнение LN для снижения NOx).

Конструктивные узлы и составные элементы

Модульная компоновка горелки включает следующие основные детали, критичные для корректной работы и безопасности:

• Топливный насос — обеспечивает стабильную подачу газовой смеси и поддержание заданного давления в магистрали;
• Датчик пламени — оптический/ионный контроль наличия устойчивого горения с выводом аварийных сигналов;
• Топочный автомат (менеджер горения) — электронный блок управления W‑FM для управления циклом запуска/остановки и протоколирования событий;
• Трансформатор розжига — формирует высоковольтный импульс для инициирования искрового розжига;
• Реле давления — контроль давления воздуха/газа в системе, блокировка при выходе за пределы допустимых значений;
• Форсунки и смесительная камера — обеспечивают оптимальное соотношение воздуха и топлива, исполнение LN снижает выбросы NOx;
• Сервопривод — точное позиционирование газового/воздушного клапана для реализации плавной или модулируемой подачи;
• Клапан(ы) — электромагнитные и запорно‑регулирующие узлы для обеспечения герметичности и быстрого перекрытия подачи топлива;
• Электроды — контроль искрообразования и стабильности горения, используемые совместно с трансформатором розжига.

Функции регулирования и интеграция

• Стандартное регулирование — двухступенчатое с возможностью модернизации до электронной модуляции;
• Интерфейсы связи — CAN‑шина и цифровые порты для интеграции в АСУТП и удалённого мониторинга;
• Защита и диагностика — автоматическое отключение при отказе датчиков, протоколирование ошибок и статуса работы.

Обслуживание и требования по эксплуатации

• Рекомендованный регламент: ежемесячный визуальный контроль, чистка головы сгорания каждые 3–6 месяцев в зависимости от топлива;
• Проверка датчика пламени и трансформатора розжига при каждом плановом ТО;
• Контроль реле давления и герметичности клапанов перед пуском после длительного простоя.

Данное описание ориентировано на обеспечение технически корректной интеграции горелки Weishaupt WKG 70/1‑B в промышленные теплотехнические системы с учётом современных требований по выбросам, надёжности и цифровой диагностике (SEO‑ориентированные ключевые фразы: газовая горелка Weishaupt WKG 70/1‑B, горелка DN 80, ZMH‑LN, промышленная горелка 1100‑7700 кВт).
