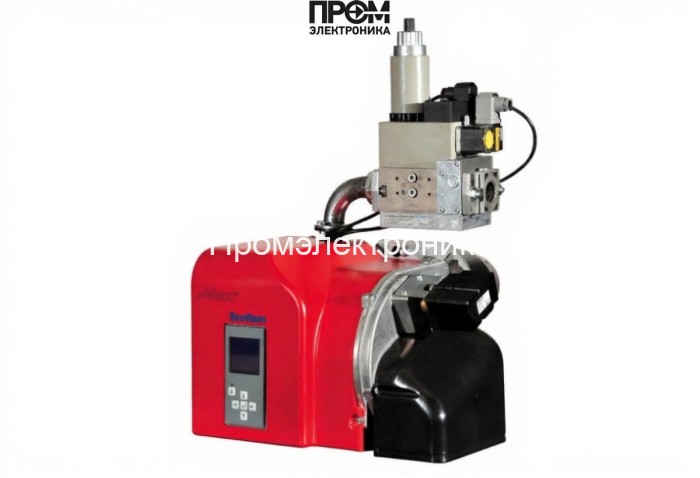

Газовая горелка Ecoflam MAX GAS 500 PAB TC MB-DLE 407 350/500

Газовая горелка Ecoflam MAX GAS 500 PAB TC MB-DLE 407 350/500 — техническое описание

Представленная газовая горелка Ecoflam MAX GAS 500 — промышленный модульный агрегат для надёжного и экономичного сжигания природного и сжиженного газа в котлах средней и большой мощности. Конструкция ориентирована на эксплуатацию в жёстких условиях: диапазон мощности 120–500 кВт, двухступенчатое управление, короткая пламенная труба 175 мм, класс защиты IP40 и питание 220 В. В описании приведены основные конструктивные узлы, эксплуатационные параметры и рекомендации по внедрению в котельные установки.

Ключевые технические параметры

• Мощность: 120–500 кВт — широкий диапазон под различные нагрузки;
• Режим работы: двухступенчатая коррекция подачи топлива и воздуха;
• Питание: 220 В, электродвигатель 550 Вт, потребление 940 Вт;
• Параметры газа: давление рампы 6.4–82 мбар; противодавление 0–8 мбар;
• Габариты и вес: 83.5 x 51 x 35.8 см, масса 23.5 кг;
• Класс защиты: IP40; уровень шума: 73 дБ;
• Тип соединения: Rp 3/4"; рабочая температура: -10…60 °C.

Составные части и их функции

Для обеспечения безопасного розжига, стабильного горения и точного регулирования мощности горелка включает в себя набор ключевых узлов. Ниже перечислены основные детали конструкции и краткое назначение каждой из них:

• Топливный насос — обеспечивает подачу газа к рампе и форсункам при заданном давлении, поддерживая стабильность подачи в диапазоне рабочих режимов.
• Датчик пламени — контролирует наличие факела и через блок безопасности инициирует остановку при его отсутствии, предотвращая утечки топлива.
• Топочный автомат — центральный управляющий модуль, реализующий логику пуска, переключения ступеней и аварийной блокировки.
• Трансформатор розжига — формирует искровой разряд для инициирования воспламенения в головке сгорания при запуске.
• Реле давления — контролирует давление газа на рампе и в представленных коммутациях, обеспечивает сигнализацию отклонений от заданных параметров.
• Форсунки — распыляют топливо в зоне пламенной трубы, формируя оптимальную смесь с воздухом для эффективного сгорания.
• Сервопривод — управляет заслонками и воздушной заслонкой, обеспечивая двухступенчатую подачу воздуха и регулировку турбулентности факела.
• Клапан — запорный и предохранительный элементы газовой магистрали, реализующие экстренную и рабочую отсечку топлива.
• Электроды — элементы розжига и детектирования искрового разряда, расположенные в зоне головки сгорания для надёжного зажигания.

Преимущества и внедрение

• Модульная архитектура — упрощённое техническое обслуживание и быстрая замена узлов;
• Повышенная топливная эффективность за счёт двухступенчатого управления и точной подачи форсунок;
• Соответствие современным требованиям безопасности: встроенные датчики, реле давления и топочный автомат.

Ecoflam MAX GAS 500 показана к использованию в водогрейных и паровых котлах, блочно-модульных котельных и промышленных установках, где требуются надёжность, простота обслуживания и высокая топливная экономичность. Монтаж и пусконаладка должны выполняться сертифицированными специалистами согласно инструкции производителя.
