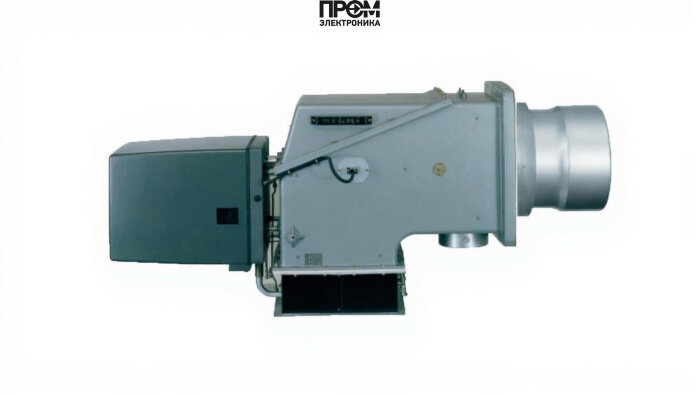

Газовая горелка Weishaupt WKG 70/1-B, DN 100, исп. ZM-LN, в комплекте

Газовая горелка Weishaupt WKG 70/1‑B (DN100) — техническое описание и состав

Газовая горелка Weishaupt WKG 70/1‑B (DN100), исполнение ZM‑LN — промышленное решение для высокоэффективного сжигания природного и сжиженного газа. Описание ориентировано на инженеров и проектировщиков котельных систем: внимание уделено конструктивным элементам, интеграции в АСУ ТП и требованиям 2026 года по энергоэффективности и цифровому мониторингу. Ключевые SEO‑запросы: газовая горелка Weishaupt, промышленная горелка DN100, энергоэффективная газовая горелка, управление горением, обслуживание горелок.

Ключевые технические параметры

• Диапазон мощности: 1100–7700 кВт.
• Питание: 220 В, потребляемая мощность 140 Вт.
• Соединение: DN 100.
• Температурный диапазон: −15…+40 °C (эксплуатация в закрытых помещениях).
• Уровень шума: около 82 дБ.
• Габариты / вес: 203.7×78.6×97.8 см / 290 кг.
• Комплектация: голова сгорания в комплекте; возможна поставка вентилятора и шкафа управления по проекту.

Конструкция и основные компоненты

Модульная архитектура WKG 70/1‑B обеспечивает удобство обслуживания и быструю интеграцию. Ниже перечислены основные узлы и их назначение:

• Топливный насос — обеспечивает стабильное и дозированное подведение топлива к форсункам и газовому клапану; выполнен с упором на долговечность и минимальные гидравлические пульсации.
• Датчик пламени — оптический или ионизационный сенсор, контролирует наличие и качество горения в режиме реального времени, передаёт сигнал в топочный автомат для обеспечения безопасности.
• Топочный автомат — центральный контроллер безопасности и логики розжига/гашения; реализует предзажигание, контроль ошибок, временные блокировки и последовательности запуска.
• Трансформатор розжига — высоковольтный источник для электрода розжига, обеспечивает надёжное формирование искры при старте вне зависимости от внешних помех.
• Реле давления — мониторит давление газа и воздуха по контуру; в случае выхода параметров за допустимые пределы инициирует останов горелки и сигнал тревоги.
• Форсунки — обеспечивают формирование равномерной газовоздушной смеси; тип и расположение подобраны для снижения локальных перегревов и оптимизации эмиссии.
• Сервопривод — исполнительный элемент для управления воздушной заслонкой и газовым дросселем; обеспечивает точную модуляцию потока в режиме электронного управления.
• Клапан — газовый запорный и регулировочный узел с двойной степенью безопасности, выполнен для быстрого перекрытия и герметичного удержания давления в системе.
• Электроды — элементы розжига и контроля ионизационного тока, изготовленные из устойчивых к коррозии сплавов для стабильной работы при длительных циклах включения.

Управление, интеграция и безопасность

• Электронный менеджер горения обеспечивает контроль параметров и связь с системами SCADA через стандартные интерфейсы; поддерживается удалённый мониторинг и логирование событий.
• Многоуровневая система защиты: контроль пламени, герметичность клапанов, реле давления и датчики температуры реализуют последовательность предосторожностей, соответствующую промышленным стандартам.

Обслуживание и эксплуатация

• Регламент: ежегодная проверка датчиков пламени, очистка смесительного узла и форсунок, проверка релейных блоков и трансформатора розжига.
• Рекомендовано обслуживание сертифицированными специалистами для сохранения гарантий и оптимальной работы в режиме модуляции.

Преимущества

• Высокая энергоэффективность и точная модуляция мощности.
• Продуманная безопасность с многоступенчатым контролем пламени и давления.
• Удобство интеграции в цифровые системы управления котельной и промышленной АСУ.

Weishaupt WKG 70/1‑B — оптимальное решение для предприятий, где критичны надёжность, экономичность и соответствие требованиям 2026 года по цифровому контролю и экологичности.
