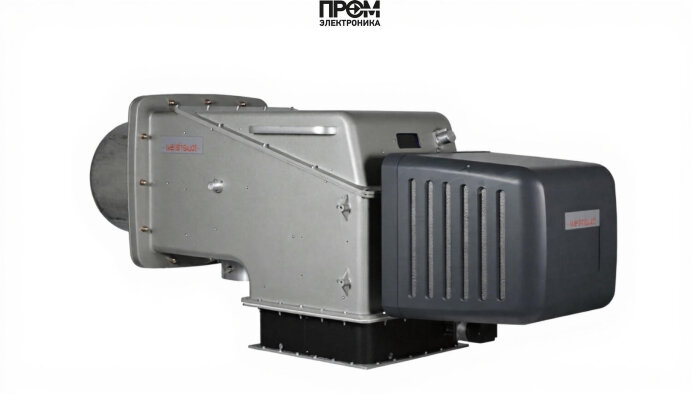

Газовая горелка Weishaupt WKG 70/1-B, DN 100, исп. 3LN — техническое описание и состав

Техническое описание предназначено для инженерного персонала и служит исчерпывающим руководством по ключевым конструктивным элементам и эксплуатационным характеристикам горелки Weishaupt WKG 70/1-B (исп. 3LN). Модель разработана для промышленных котельных решений с диапазоном мощности 1100–7700 кВт, обеспечивает электронно-модулируемое управление с высокой точностью дозирования топлива и воздуха, минимизирует выбросы NOx и допускает интеграцию в современные BMS.

Основные узлы и функциональные элементы

• Топливный насос — обеспечивает стабильное и дозированное давление в топливной магистрали; спроектирован для работы с природным и сжиженным газом в условиях вариативной подачи.
• Датчик пламени — оптический/ионный мониторинг наличия факела, реализует функцию немедленного отключения при потухании и передаёт статус в блок автоматики.
• Топочный автомат (автоматика управления) — W‑FM менеджер с цифровой логикой модуляции, контролем параметров горения, диагностикой и интерфейсами CAN/Modbus для интеграции в верхний уровень управления.
• Трансформатор розжига — высоковольтный источник для электрических электродов, обеспечивает стабильную и воспроизводимую искру при холодном пуске.
• Реле давления — датчики и защитные реле контроля давления газа и воздуха, реализующие блокировки при выходе параметров за допустимые пределы.
• Форсунки (смесительный узел) — многоуровневая система формирования газовоздушной смеси (multiflam®), минимизирующая эмиссии и обеспечивающая стабильный факел на всем диапазоне модуляции.
• Сервопривод — исполнительный механизм для плавного регулирования заслонок и дросселей, реализует точную коррекцию подачи воздуха и соотношения «газ/воздух».
• Клапан — многоступенчатые запорные и редукционные клапаны в газовом тракте с электропневматическим управлением и функцией аварийного перекрытия.
• Электроды — зажигающие электроды и системы контроля пламенности, выполненные для долговременной эксплуатации и простого обслуживания.

Технические параметры и эксплуатация

• Диапазон мощности: 1100–7700 кВт; исполнение — электронно-модулируемое.
• Подключение: DN 100; питание: 220 В; потребляемая мощность ≈ 140 Вт.
• Уровень шума: 82 дБ; масса: 290 кг; габариты: 203.7 × 78.6 × 97.8 см.
• Климатическое исполнение: рабочая температура от −15 до +40 °C; степень готовности к интеграции в каскады — высокая.
• Экологичность: оптимизация смеси и цифровая модуляция снижают выбросы NOx, соответствие современным нормам для промышленных горелок.

Рекомендации по монтажу и техобслуживанию

• Согласовать конструктивные параметры камеры сгорания и длину факела (варианты SF/вертикальные исполнения при необходимости).
• Регулярная проверка состояния топливного насоса, герметичности клапанов и корректности работы реле давления — не реже одного раза в год.
• Проверять трансформатор розжига и электроды на износ; контролировать работу датчика пламени и калибровать автоматику после серьёзных ремонтов.
• Обеспечить доступ к сервоприводам и форсункам для оперативной очистки и регулировки параметров смеси.

Данное описание ориентировано на инженеров и сервисные службы, которые планируют интеграцию, наладку и эксплуатацию Weishaupt WKG 70/1-B в промышленных тепловых схемах. Соблюдение технических инструкций производителя и регулярная диагностика критических узлов обеспечивает надёжную и экономичную работу горелки на протяжении всего срока службы.
