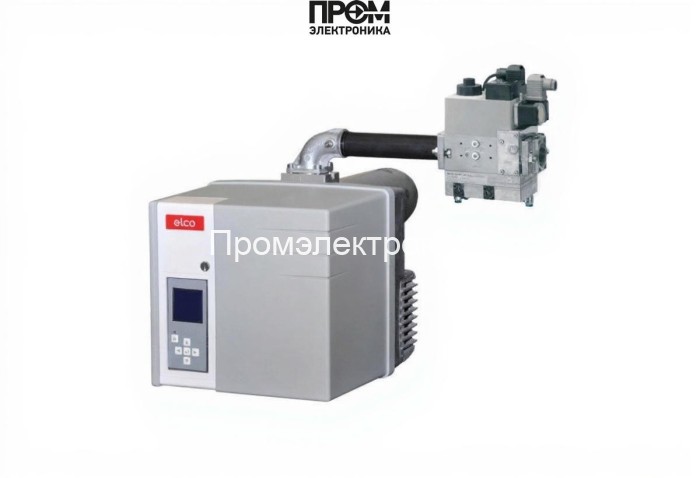

Газовая горелка Elco VG 3.350 D E KL d216

Техническое описание газовой горелки Elco VG 3.350 D E KL d216

Горелка Elco VG 3.350 D E KL d216 — промышленное устройство для надёжной подачи и сжигания газа в котельных и теплогенераторах. Разработана для эксплуатации в диапазоне мощности 105–350 кВт с двухступенчатым управлением. Описание составлено в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и требования обслуживания.

Основные технические параметры

• Топливо: природный/сжиженный газ
• Мощность: 105–350 кВт
• Регулирование: двухступенчатое
• Длина пламенной трубы: 320 мм (удлинённая)
• Электропитание: 220 В, электродвигатель 300 Вт, потребляемая мощность 50 Вт
• Класс защиты: IP21
• Рабочая температура: от -15 до +70 °C
• Противодавление: 0–3.6 мбар
• Габариты и масса: 89.6×37.9×37.9 см, 30 кг

Конструктивные элементы и назначение

Горелка состоит из модульных узлов, каждый из которых выполняет критическую функцию в процессе подготовки топлива, поджига и контроля горения:

• топливный насос — обеспечивает стабильный подачу газовой смеси и компенсирует колебания давления в магистрали; насос снабжён интерфейсом для контроля давления в системе;
• газовая рампа и форсунки — распределяют газ по соплам, форсунки выполнены из термостойкого сплава для равномерного факела и минимизации отложений;
• датчик пламени — контролирует наличие и качество горения; обеспечивает безопасность, предотвращая подачу топлива при отсутствии свечения;
• электроды и трансформатор розжига — формируют искровой разряд для надёжного поджига; трансформатор рассчитан на многократные циклы зажигания в жестких условиях;
• топочный автомат (блок управления MDE2) — реализует логику двухступенчатого включения, мониторинг параметров, логирование и интерфейс для сервисных настроек;
• серводвигатель / сервопривод — управляет дросселирующими заслонками и механикой газовой рампы для точного перехода между ступенями мощности;
• клапан — многосекционный запорный узел с электроприводом и механической блокировкой для исключения протечек топлива;
• реле давления — сигнализирует о критических отклонениях газового давления и автоматически переводит горелку в безопасное состояние.

Эксплуатационные особенности и обслуживание

• Модульная конструкция упрощает замену форсунок, электродов и сервоприводов без демонтажа корпуса.
• Рекомендуется периодическая проверка датчика пламени, состояния электродов и герметичности клапанов перед пусковым сезоном.
• Контроль противодавления и регулярная калибровка реле давления продлевают срок службы узлов и снижают риск аварий.
• Использование штатных фильтров газа и соблюдение чистоты форсунок минимизирует образование нагара и обеспечивает стабильность КПД.

Применение

• котельные среднего и крупного размера;
• теплогенераторы и промышленные установки с требованием стабильного факела и низких выбросов;
• модернизация существующих котлов со стандартным фланцевым подключением Rp 2\" и рампой d216.

Данный текст ориентирован на инженерно-технических специалистов и сервисные службы: он подчёркивает ключевые компоненты — топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — и содержит рекомендации по обслуживанию и интеграции в современные системы отопления.
