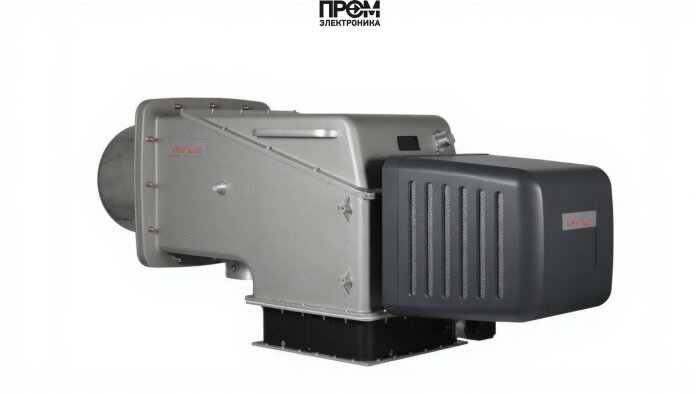

Газовая горелка Weishaupt WKG 50/1‑B, DN 100 — техническое описание и состав узлов

Техническое описание предназначено для инженеров по эксплуатации, проектировщиков котельных и сервисных специалистов. Газовая горелка Weishaupt WKG 50/1‑B (исполнение ZM‑NR) — блочно‑модульное решение для промышленных котлов мощностью 450–3600 кВт, рассчитанное на природный газ и пропан. Конструкция обеспечивает простую интеграцию в систему отопления и теплогенерации с акцентом на низкие выбросы NOx и высокую топливную эффективность.

Ключевые узлы и составные детали

• топливный насос — обеспечивает дозирование и подачу газа или смеси в смеситель при стабильном давлении;
• датчик пламени — оптический/ионный контроль наличия горения для безопасного управления циклом розжига и работы;
• топочный автомат — центральный контроллер, реализующий логику розжига, безопасности и переходов мощности;
• трансформатор розжига — генератор высокого напряжения для образования искры на электродах при старте;
• реле давления — мониторинг подачи и контроля давления топлива и воздуха, интегрируется в систему предохранительных блокировок;
• форсунки (смесительные элементы) — обеспечивают оптимальное распыление и смешивание газа с воздухом для равномерного горения;
• серво‑привод — исполнительный механизм для регулирования заслонок и положения клапанов при модуляции мощности;
• клапан (газовый запорный и регулировочный) — многоступенчатая система перекрытия и пропорционального регулирования подачи топлива;
• электроды — зажигание и контроль пламени, выполнены в промышленном исполнении с высокой износостойкостью.

Технические характеристики (кратко)

• Вид топлива: природный газ / пропан
• Мощность: 450–3600 кВт
• Тип соединения: DN 100
• Электропитание: 220 В, потребляемая мощность ≈155 Вт
• Уровень шума: 72 дБ; вес: 180 кг; габариты: 159.7×56.5×78.8 см
• Рабочая температура: от −15 до +40 °C; исполнение ZM‑NR — сниженные выбросы NOx

Функциональные преимущества и интеграция

• Модульная архитектура упрощает доступ к насосам, клапанам, форсункам и блоку управления, сокращая время ТО.
• Топочный автомат W‑FM обеспечивает ступенчатое и при дооснащении — электронно‑модулируемое управление мощностью.
• Встроенные интерфейсы связи позволяют интегрировать горелку в BMS и системы удалённого мониторинга для обеспечения предиктивного обслуживания в 2026‑м году.
• Комплекс защит (реле давления, датчик пламени, блокировка клапанов) гарантирует соответствие промышленным стандартам безопасности.

Рекомендации по эксплуатации и обслуживанию

• Периодическая проверка топливного насоса и состояния уплотнений — минимум раз в 6 месяцев.
• Регулярная инспекция электродов и трансформатора розжига для поддержания надёжного старта.
• Калибровка датчиков пламени и реле давления при плановом обслуживании, очистка форсунок от отложений.
• Тестирование серво‑приводов и клапанов на плавность хода и отсутствие люфтов перед отопительным сезоном.

Описание ориентировано на быстрый технический анализ при выборе и вводе в эксплуатацию. При проектировании систем рекомендуется согласовать параметры горелки WKG 50/1‑B с паспортными требованиями котла и требованиями к дымоходной системе.
