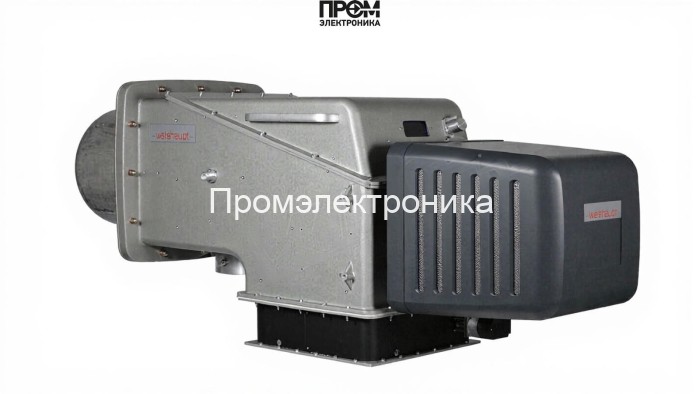

Газовая горелка Weishaupt WKG 40/2-A, DN 80, исп. ZM

Газовая горелка Weishaupt WKG 40/2-A (DN 80) — техническое описание и состав узлов

Данная документация описывает конструктивную и функциональную схему горелки Weishaupt WKG 40/2-A, предназначенной для промышленной тепло- и парогенерации в диапазоне мощности 500–3000 кВт. Описание построено в техническом стиле с акцентом на эксплуатационные параметры, состав основных модулей и требования к интеграции в систему автоматики. Горелка исполнена в варианте ZM (стандартный смесительный узел) и может быть поставлена в прогрессивном или электронномодулируемом варианте управления.

Ключевые параметры

• Топливо: природный газ E/LL или сжиженный газ B/R.
• Мощность: 500–3000 кВт, присоединение DN 80.
• Электропитание: 220 В, потребляемая мощность 145 Вт.
• Уровень шума: 77 дБ; рабочая температура: −15…+40 °C.
• Габариты и масса: 148.1 × 56 × 64.4 см, вес 117 кг.

Состав и конструктивные узлы

Сердце горелки — модульная конструкция, обеспечивающая быстрый доступ к сервисным компонентам и простоту модернизации. В составе оборудования присутствуют следующие ключевые узлы и элементы управления:

• Топливный насос — обеспечивает дозированную подачу газа при всех режимах работы и стабильность рабочего давления в топливной магистрали.
• Датчик пламени — оптический/ионный мониторинг наличия горения с быстрым откликом на спад сигнала.
• Топочный автомат (менеджер горения) — микропроцессорный блок управления розжигом, контролем безопасности, последовательностью пуск‑стоп и хранением параметров.
• Трансформатор розжига — отвечает за формирование высокого напряжения для электрического поджига электродов.
• Реле давления — контроль избыточного и недостаточного давления в газовой трассе с защитными остановами.
• Форсунки (головка сгорания) — формируют факел и оптимизируют смесь воздух/газ для минимизации выбросов.
• Сервопривод — управление заслонками и дросселями для точной модуляции воздушной составляющей.
• Клапан (газовый запорный) — многоступенчатая система запирания с электромагнитной и механической защитой.
• Электроды — контроль розжига и ионизационная обратная связь.

Интеграция и обслуживание

• Интерфейсы: CAN и стандартные порты для интеграции в SCADA и удалённой диагностики.
• Обслуживание: модульная замена вентилятора и блока автоматики, ежегодная проверка головки сгорания и параметров выбросов.
• Безопасность: встроенные самодиагностические алгоритмы, защита от потухания пламени и аварийная блокировка подачи топлива.

Применение: водогрейные и паровые котлы, промышленные сушильные установки и коммунальные котельные, требующие надёжной модуляции мощности и низких выбросов NOx. Технический состав горелки обеспечивает предсказуемую работу в автоматизированных системах теплогенерации 2026 года с возможностью модернизации под требования энергоэффективности и экологических норм.
