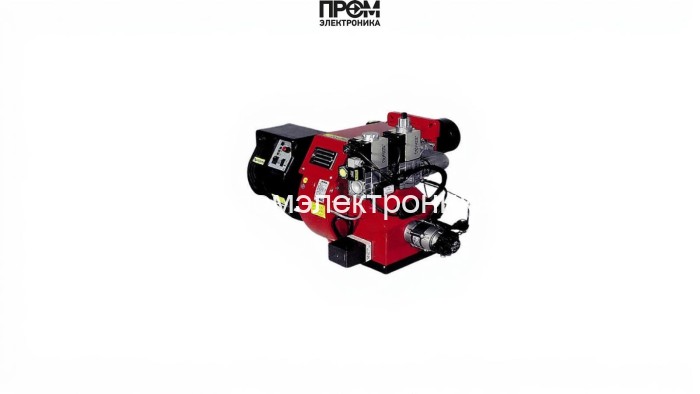

Газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TC VGD 20.503

Газодизельная горелка Ecoflam MULTICALOR 140 PR-AB TC VGD 20.503 — техническое описание

Представленная газодизельная горелка Ecoflam MULTICALOR 140 разработана как промышленное модульное решение с прогрессивной модуляцией мощности. Конструкция ориентирована на стабильную и экономичную работу в диапазоне 250–1300 кВт, с возможностью быстрого переключения режимов «газ/дизель» и сохранением заданных параметров горения при изменении нагрузки и противодавления.

Ключевые особенности

• Широкий диапазон мощности: 250–1300 кВт — эффективное управление тепловой нагрузкой;
• Короткая пламенная труба 307 мм — компактная установка без удлинения камеры сгорания;
• Электродвигатель 2200 Вт, электропитание 220/380 В — промышленное исполнение для постоянной эксплуатации;
• Рабочие условия: температура от -10 до 60 °C, противодавление 0–8.7 мбар, давление газовой рампы 6–30 мбар;
• Фланцевое присоединение Rp 2" — совместимость с типовыми котловыми интерфейсами.

Состав и узлы горелки (обязательные компоненты)

При технической оценке особое внимание уделяется комплектующим, обеспечивающим надежность и управляемость процесса горения. Основные детали, входящие в состав горелки:

• Топливный насос — обеспечивает стабильную подачу жидкого топлива при дизельном режиме, поддерживает рабочее давление форсунок и исключает кавитацию;
• Форсунки — дозируют жидкое топливо, обеспечивая мелкодисперсное распыление и оптимальное соотношение воздух/топливо;
• Датчик пламени — контролирует наличие и стабильность воспламенения, интегрируется в систему безопасности автоматики;
• Топочный автомат — центральный контроллер управления циклами розжига, модуляции и остановки, реализует логики безопасности и диагностики;
• Трансформатор розжига — высоковольтный узел для формирования искры розжига электродов при каждом пуске;
• Реле давления — контролирует подачу газа/топлива и защищает систему при отклонениях давления рампы от заданных значений;
• Сервопривод — точная регулировка дроссельных заслонок или перепуска топлива при модуляции мощности;
• Клапан — пусковой и предохранительный клапаны на газовых и жидкотопливных линиях, обеспечивают герметичность и аварийное перекрытие;
• Электроды — искровые элементы розжига, расположенные в голове сгорания для надежного воспламенения смеси.

Эксплуатация и обслуживание

• Рекомендуется проводить пуско-наладку и первичную настройку автоматики квалифицированным персоналом.
• Регулярная проверка состояния форсунок, электродов и датчика пламени — предотвращает деградацию горения и снижает расход топлива.
• Техническое обслуживание трансформатора розжига и заменяемых уплотнений клапанов — обеспечивает стабильность пусковых циклов.

Ecoflam MULTICALOR 140 — промышленная горелка для котельных и технологических установок, спроектированная с прицелом на эффективность, безопасность и простоту сервисного обслуживания. Техническая архитектура и перечисленные компоненты гарантируют высокий уровень управляемости и соответствие актуальным требованиям энергоэффективности.
