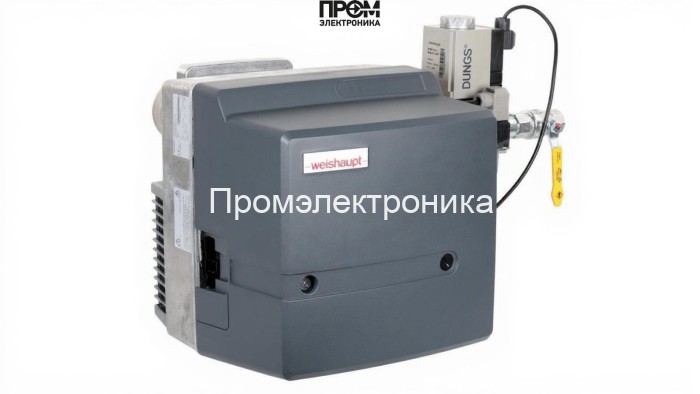

Газовая горелка Weishaupt WG20N/1-C, 1, исп. LN — техническое описание

Горелка Weishaupt WG20N/1-C, 1, исп. LN (арт. 23221034) — промышленная газовая горелочная система немецкого уровня качества, предназначенная для работы в диапазоне мощности от 80 до 200 кВт. Модель укомплектована мультиблоком тип 507, поставляется без термозатвора и рассчитана на электропитание 220 В. В описании приведены конструктивные элементы, технические характеристики, примеры применения, рекомендации по эксплуатации и обслуживанию, а также ответы на часто задаваемые вопросы.

Ключевые технические характеристики

• Вид топлива: газовая
• Мощность: от 80 до 200 кВт
• Исполнение: прогрессивная (исп. LN)
• Тип пламенной трубы: стандартная, длина 140 мм
• Электропитание: 220 В
• Потребляемая электрическая мощность: 336–436 Вт
• Расход газа: от 0 до 36.76 нм³/ч
• Давление газа рампы: 13–18 мбар
• Противодавление: от −0.5 до 2.5 мбар
• Тип соединения: Rp 1"
• Рабочая температура: от −15 до 40 °C
• Уровень шума: 78 дБ
• Вес: 28 кг
• Габариты: 53.7 × 35.8 × 37.6 см
• Комплектация: с головой сгорания, с газовой рампой
• Производитель: Weishaupt (Германия)

Конструкция и состав горелки

• Голова сгорания со стандартной пламенной трубой (140 мм) — формирует факел и обеспечивает стабильное горение в заданном диапазоне мощности.
• Газовая рампа с регулятором давления — работает при 13–18 мбар; обеспечивает равномерную подачу газа.
• Мультиблок тип 507 — электронный блок управления и защиты; в данной комплектации поставляется без термозатвора.
• Электропривод и блок подключения 220 В с потреблением 336–436 Вт.
• Монтажная фланцевая/резьбовая часть — Rp 1" для присоединения к системе котла.

Преимущества

• Широкий диапазон мощности 80–200 кВт — подходит для типовых промышленных и коммунальных объектов.
• Высокая точность подачи газа и стабильность факела благодаря газовой рампе и мультиблоку.
• Универсальность монтажа при рабочем противодавлении от −0.5 до 2.5 мбар.
• Надёжность и долговечность компонентов немецкого производства.
• Компактные габариты и небольшой вес (28 кг) упрощают интеграцию в котельные модули.

Области реального применения

• Водогрейные котлы средней мощности в жилых комплексах, коммерческих зданиях и промышленных площадках.
• Паровые котлы и технологические установки, требующие стабильной подачи газа и управляемого факела.
• Резервные и модульные котельные, где важна быстрая регулировка нагрузки и компактность.
• Замена устаревших горелок на современные прогрессивные решения для снижения расхода топлива и повышения КПД.

Совместимость с котлами

Горелка Weishaupt WG20N/1-C подходит для стальных и чугунных котлоагрегатов, промышленных и коммунальных водогрейных установок, а также для паровых котлов при условии соответствия гидравлических и газовых параметров. Рекомендуется согласовывать параметры противодавления и подачу газа (13–18 мбар на рампе) с технической документацией котла.

Обслуживание и эксплуатация

• Плановое техническое обслуживание — проверка газовой рампы, очистка головы сгорания и контроль целостности мультиблока не реже одного раза в год (частота зависит от режима эксплуатации).
• Контроль потребляемой электроэнергии (336–436 Вт) и состояния подключения 220 В.
• Проверка устойчивости факела и уровня выбросов при вводе в эксплуатацию и после каждого значимого ремонта.
• Рекомендовано хранение запасных частей: критические уплотнения, фильтры и компоненты газовой рампы.

Примеры реальных кейсов

• Модульная котельная спортивного комплекса: переход с устаревших атмосферных горелок на WG20N/1-C позволил сократить расход газа при частичных нагрузках и улучшить стабильность горения.
• Промышленная прачечная: интеграция горелки в паровой котёл обеспечила равномерный пар и снижение простоев благодаря быстрому выходу на заданную мощность.
• Многоэтажный жилой комплекс: установка в резервной котельной для обеспечения надёжного старта при аварийных ситуациях.

FAQ

• Какие требования к газу? Газ для рампы: давление 13–18 мбар, состав согласно прикладной нормативной документации.
• Можно ли использовать терморегулятор? Да, мультиблок тип 507 поддерживает внешние сигналы управления; в поставке термозатвор отсутствует.
• Какой уровень шума? Уровень шума около 78 дБ — учитывать при установке в помещениях с требованиями по акустике.
• Какая рабочая температура? От −15 до +40 °C — при необходимости обеспечить защиту от низких температур при хранении/транспортировке.

Почему покупать у Промэлектроника

Приобретать горелки Weishaupt выгодно у компании Промэлектроника — официальный поставщик с опытом интеграции промышленных решений и сервисной поддержкой. Для консультации и заказа обращайтесь: sales@prom-elec.com. Специалисты помогут подобрать комплектацию, согласовать параметры и организовать поставку с учётом требований объекта.

Модель Weishaupt WG20N/1-C, 1, исп. LN — сбалансированное решение для современных котельных, где важны надёжность, управляемость и энергоэффективность. Артикул: 23221034.
