Газовая горелка Elco E4.300 G/F-ZT — техническое описание и состав узлов

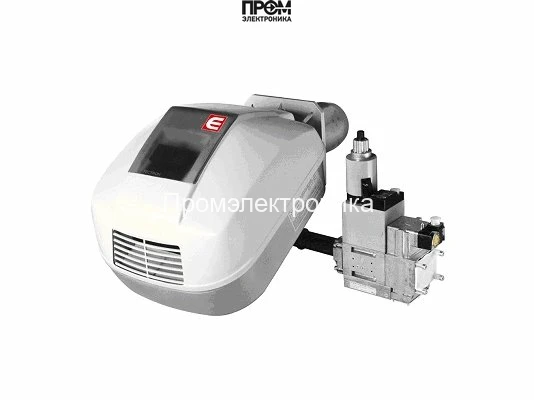

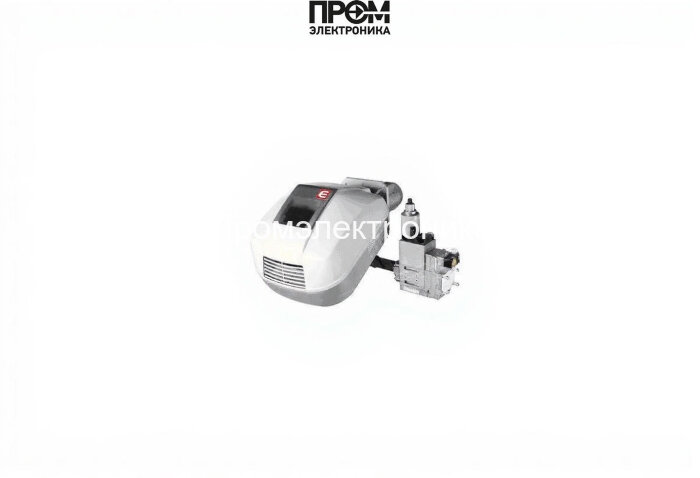

Газовая горелка Elco E4.300 G/F-ZT — промышленный модуль для котельных и теплогенераторов, разработанный с ориентацией на энергоэффективность и соответствие стандарту EN 676. Двухступенчатая система регулирования обеспечивает диапазон полезной мощности 200–300 кВт (минимальная ступень ≈135 кВт), питание 220 В, электродвигатель 300 Вт, потребляемая электрическая мощность 370 Вт, класс пылевлагозащиты IP41. Конструкция оптимизирована для стабильной работы на природном и сжиженном газе, с низким уровнем выбросов и упрощённым обслуживанием.

Ключевые характеристики

• Вид топлива: природный и сжиженный газ;
• Мощность: 200–300 кВт (min ≈135 кВт);
• Электропитание: 220 В; электродвигатель 300 Вт; потребл. 370 Вт;
• Противодавление: 0–4 мбар; класс защиты IP41; уровень шума до 70 дБ;
• Вес изделия — 20 кг; производство — Италия.

Комплектующие и состав горелки

При проектировании уделено внимание модульности и диагностике. В состав горелки входят как механические, так и электронные узлы, ответственные за безопасную и эффективную работу:

• топливный насос/газовый насос и газовая арматура с фильтрацией — обеспечивает стабильный подвод топлива и регулирование давления;
• форсунки — дозируют объём газа и формируют оптимальную смесь для камеры сгорания;
• серво/сервопривод — управляет положением заслонок и дозировкой воздуха при двухступенчатой работе;
• клапан газовый электромагнитный — обеспечивает надёжное перекрытие подачи газа при аварии;
• электроды и ионизационный датчик пламени — контроль наличия пламени и безопасное отключение при его исчезновении;
• датчик пламени (ионизационный/оптический) — интегрирован с блоком автоматики для мгновенной диагностики;
• топочный автомат (блок управления SG 513) — логика запуска, диагностики и индикации причин отключений;
• трансформатор розжига и система поджига — обеспечивает надёжный запуск и повторные поджоги;
• реле давления — мониторинг противодавления и блокировка при превышениях/падениях.

Эксплуатация и техническое обслуживание

Рекомендуется периодическая проверка форсунок, фильтров газовой арматуры, состояния электродов и корректности сигналов датчика пламени. Блок автоматики позволяет визуализировать код ошибки и выполнить ручную разблокировку. Монтаж и пусконаладка должны выполняться квалифицированными специалистами в соответствии с инструкцией и электрической схемой. Для сохранения КПД и снижения выбросов важна регулярная калибровка сервопривода и проверка работы реле давления.

Заключение

Elco E4.300 G/F-ZT — надёжное решение для котельных, где требуется двухступенчатое управление мощностью до 300 кВт, низкие выбросы и удобная диагностика. Модульная конструкция и понятный набор компонентов (топливный насос, форсунки, сервопривод, клапан, электроды, датчик пламени, трансформатор розжига, реле давления и топочный автомат) обеспечивают быстрый сервис и долгую бесперебойную эксплуатацию.
