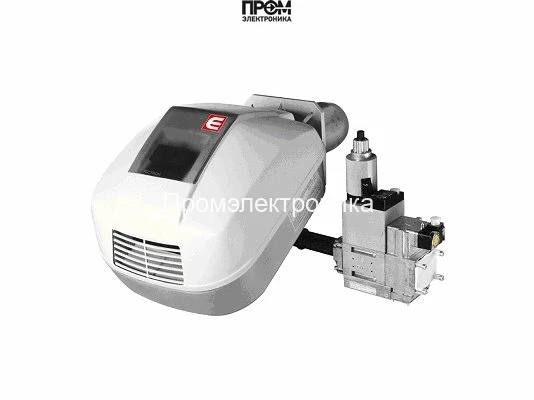

Газовая горелка Elco E5.450 G/F-ZT

Техническое описание газовой горелки Elco E5.450 G/F‑ZT (арт. 13015209)

Elco E5.450 G/F‑ZT — промышленная двухступенчатая газовая горелка, спроектированная для работы на природном и сжиженном газе в диапазоне мощности 195–450 кВт. Конструкция оптимизирована для высокой энергоэффективности, стабильного горения и низких выбросов NOx при подключении к котлам среднего и крупного класса. Питание системы — 220 В, электродвигатель 420 Вт, суммарная потребляемая электрическая мощность ~760 Вт. Класс защиты IP41 обеспечивает устойчивость к пыли и брызгам, уровень шума не превышает 72 дБ, допустимое противодавление в газовой линии — 0–5.5 мбар.

Ключевые особенности

• Двухступенчатая регулировка мощности: экономичная частичная нагрузка и полный режим при пиковых потребностях.
• Интегрированная автоматика топочного узла с защитой от перепадов напряжения и логикой восстановления после сбоев.
• Оптимизированное смесительное устройство с рециркуляцией для снижения выбросов и повышения КПД.
• Комплект для монтажа и пусконаладки: фланцы, жаровая труба, фильтры и арматура.

Состав и основные узлы горелки

• Топливный насос — обеспечивает стабильную подачу газа при заданном противодавлении и гарантирует точность дозирования в переходных режимах.
• Датчик пламени — ионизационный контроль пламени для мгновенного отключения клапанов при срыве горения.
• Топочный автомат (управляющий блок) — реализует алгоритмы розжига, мониторинга и защиты, хранит логи ошибок и управляет сервоприводом.
• Трансформатор розжига — обеспечивает надёжную искру на электродах при запуске в любых климатических условиях.
• Реле давления — контроль минимального и максимального давления в газовой системе, блокирует подачу при отклонениях.
• Форсунки — точная факельная геометрия и подбор сечений под диапазон 195–450 кВт для стабильного распределения топлива и воздуха.
• Сервопривод — управляет дроссельными и регулирующими клапанами для двухступенчатого перехода мощностей и плавной модуляции при интеграции с автоматикой котла.
• Клапан — многоуровневая запорная группа с электромагнитными и предохранительными элементами для аварийного перекрытия подачи газа.
• Электроды — рабочие и контрольные электроды из термостойких сплавов для надёжного розжига и мониторинга пламени.

Эксплуатационная и монтажная информация

• Рекомендуется монтаж квалифицированным инженерным персоналом с испытанием на герметичность и проверкой противодавления 0–5.5 мбар.
• Регулярное обслуживание: проверка фильтров, очистка электродов и проверка работы датчика пламени и реле давления не реже одного раза в квартал при активной эксплуатации.
• Интеграция с котлами по стандартам EN/DIN требует проверки соответствия портов подключения и настроек автоматики.

Elco E5.450 G/F‑ZT сочетает модульную конструкцию и промышленную надёжность, что делает её оптимальным выбором для коммерческих котельных и производственных систем, где требуются точный контроль горения, высокая энергоэффективность и безопасная эксплуатация.
