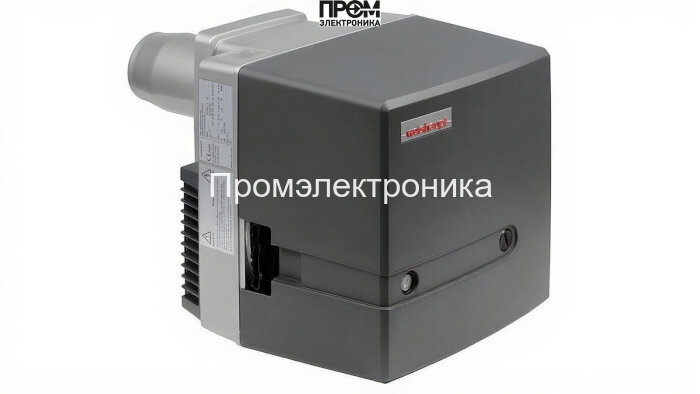

Газовая горелка Weishaupt WG20F/1‑C (Rp 3/4) — техническое описание и состав узлов

Краткое техническое введение предназначено для инженеров, сервисных инженеров и проектировщиков систем отопления. Горелка Weishaupt WG20F/1‑C — прогрессивная газовая горелка с диапазоном мощности 35–200 кВт, адаптированная для работы при давлении рампы 13–19 мбар и противодавлении от −0.5 до 2.5 мбар. Электропитание 220 В, потребляемая мощность в рабочем режиме 336–436 Вт, стандартная длина пламенной трубы 140 мм.

Ключевые технические параметры

• Диапазон мощности: 35–200 кВт — универсальность для модульных котельных и технологических печей.
• Давление газовой рампы: 13–19 мбар; допустимое противодавление: −0.5…2.5 мбар.
• Электропитание: 220 В; потребление: 336–436 Вт; уровень шума ~75 дБ.
• Габариты и масса: 53.7 × 35.8 × 37.6 см, вес 20 кг — компактная модульная конструкция.
• Тип соединения: Rp 3/4" — стандартное присоединение к газовой магистрали.

Состав основных узлов и их функции

• Топливный насос — обеспечивает стабильную подачу газа в рампу при изменениях рабочего давления, минимизирует колебания расхода.
• Датчик пламени — оптический/ионный элемент контроля наличия горения; отвечает за безопасное отключение при погасании пламени.
• Топочный автомат — встроенный блок управления последовательностью запуска, контроля и защиты, реализует протоколы безопасности и интерфейс интеграции в АСУ ТП.
• Трансформатор розжига — генерирует высоковольтные импульсы для инициации поджига через электроды.
• Реле давления — контролирует давление газовой рампы и обеспечивает блокировку при выходе параметров за пределы нормы.
• Форсунки (сопла) — формируют факел и обеспечивают оптимальное распыление топлива для стабильного сгорания и низких выбросов.
• Сервопривод — исполнительный механизм для точного регулирования дроссельного положения и расхода газа в зависимости от нагрузки.
• Клапан — запорный и регуляторный элемент безопасности: аварийное перекрытие подачи топлива при отказах системы.
• Электроды — рабочие элементы розжига и контроля искрового поджига; выдерживают цикличность пусков и агрессивную среду.

Монтаж, эксплуатация и сервис

• Монтаж выполнять согласно паспорту производителя и действующим нормам газовой безопасности; предусмотреть защитные кожухи при уличной установке.
• Регламентное обслуживание: проверка датчика пламени и электродов, очистка форсунок, контроль реле давления и состояния сервопривода — не реже одного раза в год.
• Совместимость: подходит для водогрейных и паровых котлов при соблюдении параметров рампы и противодавления.

SEO‑ориентированный вывод: газовая горелка Weishaupt WG20F/1‑C — надежное решение 2026 года для промышленных и коммунальных котельных, предоставляющее точное управление горением, высокий уровень безопасности и простоту обслуживания.
