Мощность и противодавление
от 300 до 2300 кВт · от 0 до 12 мбар
Проверьте рабочую точку на диаграмме производителя при сопротивлении камеры вашей установки; отдельно проверьте малую нагрузку.
Elco

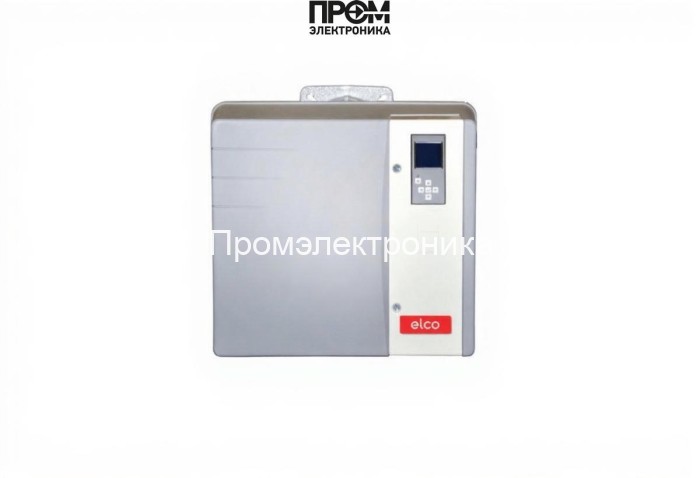

Газовая горелка Elco VG 6.2100 DP R
Газовая горелка Elco VG 6.2100 DP R. Вид топлива: газовая; Мощность горелки: от 300 до 2300 кВт; Исполнение горелки: прогрессивная.
Увеличить фотоОсновные характеристики
- Бренды
- Elco
- Вес
- 127 кг
- Вид топлива
- газовая
- Мощность горелки
- от 300 до 2300 кВт
- Класс пылевлагозащиты
- IP21
- Исполнение горелки
- прогрессивная
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Проверка исполнения
Что проверить перед заказом
Рабочую точку, подключение и состав поставки сверяют по полному обозначению горелки и данным установки.
Топливо и управление
газовая · прогрессивная
Укажите состав, давление или вязкость топлива. Сверьте алгоритм автомата горения и сигнал задания от установки.
Питание, монтаж и комплект
220 В · без газовой рампы, без головы сгорания
Сверьте напряжение, фазы и частоту, длину головки, крепление фланца и место для обслуживания. Подтвердите комплект по артикулу.
Описание
Газовая горелка Elco VG 6.2100 DP R. Каталожные параметры этого исполнения: вид топлива: газовая; мощность горелки: от 300 до 2300 кВт; исполнение горелки: прогрессивная; электропитание: 220 В; противодавление: от 0 до 12 мбар; комплектация: без газовой рампы, без головы сгорания.
Проверка перед заказом
Сопоставьте заявленные параметры с рабочей диаграммой производителя и требованиями вашей установки. Указанный диапазон мощности не заменяет проверку противодавления камеры, давления топлива и условий монтажа.
В каталоге указана комплектация: без газовой рампы, без головы сгорания. Уточните, какие принадлежности входят в выбранный артикул и какие поставляются отдельно.
Идентификация исполнения
При запросе предложения укажите полное наименование Газовая горелка Elco VG 6.2100 DP R, количество и маркировку изготовителя. Для замены приложите модель котла или печи, фотографию шильдика и монтажные размеры. Это позволяет проверить версию, подключение и комплект поставки.
Характеристики
- Наименование
- Газовая горелка Elco VG 6.2100 DP R
- Бренды
- Elco
- Вес
- 127 кг
- Вид топлива
- газовая
- Мощность горелки
- от 300 до 2300 кВт
- Класс пылевлагозащиты
- IP21
- Исполнение горелки
- прогрессивная
- Электропитание
- 220 В
- Комплектация
- без газовой рампы, без головы сгорания
- Электродвигатель
- 2700 Вт
- Потребляемая электрическая мощность
- 2622 Вт
- Страна бренда
- Италия
- Противодавление
- от 0 до 12 мбар
Техническая документация
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Взрывсхемы и запчасти горелки
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
Нажмите на схему, чтобы открыть её в полном размере. Номера позиций связывают изображение со списком деталей под ним. На схемах могут быть показаны разные варианты узла; учитывайте условия применения в списке.

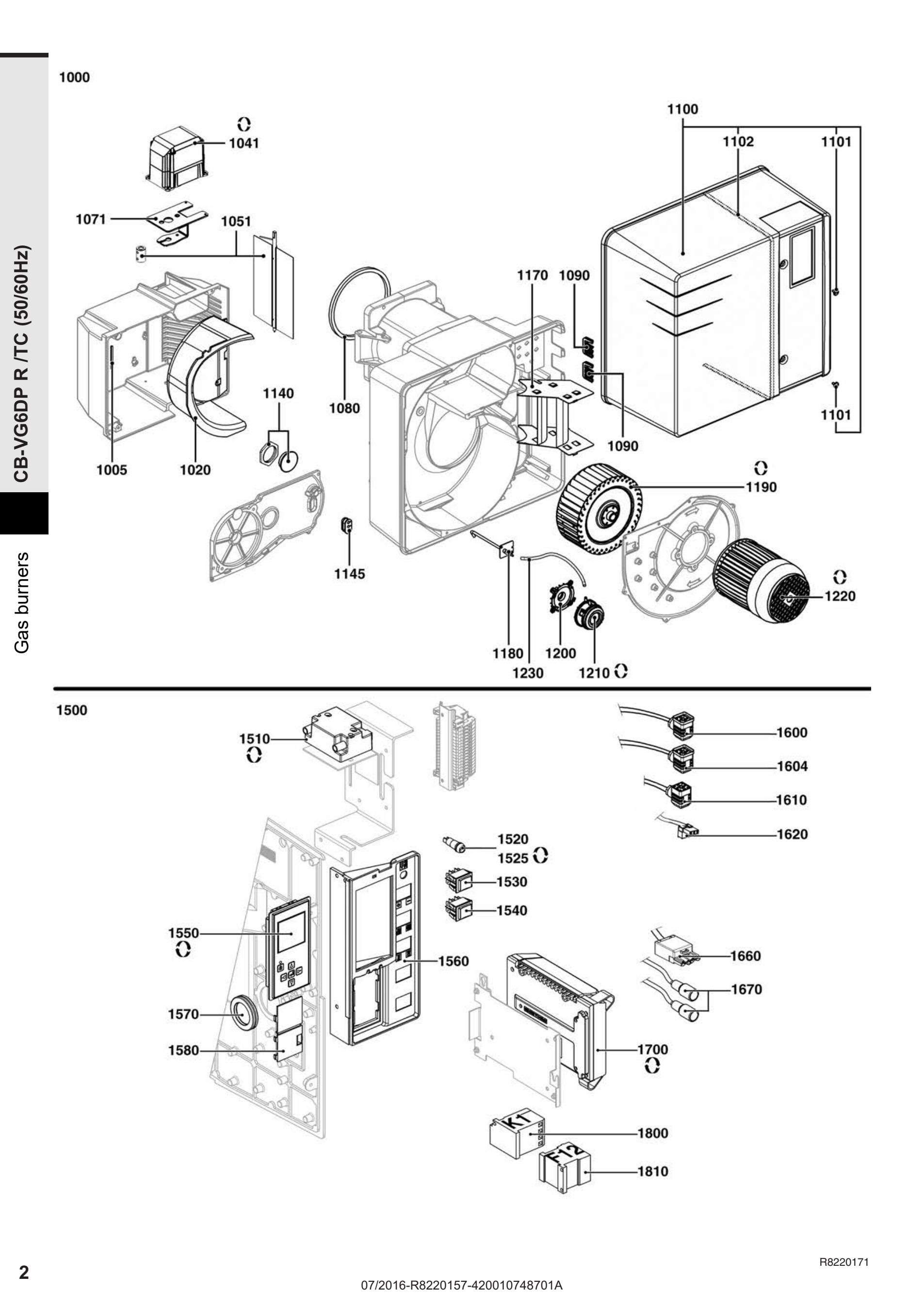

Взрывсхема: корпус горелки, электрические компоненты
Запчасти на схеме
-
Поз. 1005
Шнур уплотнительный камеры подачи воздуха на корпусе горелки 109X6X7 Elco 13009640
Артикул: 13009640
Период по каталогу: 09-2015 — конец периода не указан
- Поз. 1020
-
Поз. 1041
Сервопривод Elco STE4,5 Q3 51/6 L
Артикул: 65326804
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1051
Воздушная заслонка Elco 65326227
Артикул: 65326227
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1071
Держатель сервопривода STE 4,5 Q3 L 136X90X60 Elco 65326226
Артикул: 65326226
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1080
Прокладка/корпус-HEAD D218X8/5X10 Elco 13010055
Артикул: 13010055
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1090
Муфта пропуска провода Elco 54X36X8, 13016845
Артикул: 13016845
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1100
Кожух горелки пластиковый серый 590X547X476+винт/V 5-6 Elco 65301016
Артикул: 65301016
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1101
Фиксирующий винт кожуха M5 x 15 мм
Артикул: 65300519
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1102
Прокладка/кожух-LEAK 10X3 Elco 13009772
Артикул: 13009772
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1140
Смотровое стекло Elco 13010008
Артикул: 13010008
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1145
Фиксатор кабелей 42X23X18,5 2XD7,5-D4,5 Elco 13009648
Артикул: 13009648
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1170
Направляющая воздуха всасываемого 148/162 2BL. Elco 65326666
Артикул: 65326666
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1180
Ниппель измерения давления воздуха в сборе Ø5 - Ø6 мм 13009738
Артикул: 13009738
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1190
Рабочее колесо вентилятора Elco Ø250 x 114 мм, 13009737
Артикул: 13009737
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1200
Держатель реле давления Elco 13020723
Артикул: 13020723
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1220
Электродвигатель Elco 13009740
Артикул: 13009740
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1230
Трубка пвх прозрачный D4/6 Elco 13014337
Артикул: 13014337
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1510
Трансформатор розжига Elco EBI4 MC 052F4057
Артикул: 13009663
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1520
Гнездо плавкого предохранителя FPG
Артикул: 13016457
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1525
Предохранитель 5X20 FST 6,3A 250V Elco 13016028
Артикул: 13016028
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1530
Клавишный переключатель T125/55
Артикул: 13010007
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1540
Клавишный переключатель T120/55
Артикул: 13014009
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1550
Жидкокристаллический экран Thermowatt 2811 - 1
Артикул: 65301109
Период по каталогу: 09-2015 — конец периода не указан
- Поз. 1560
-
Поз. 1570
Уплотнение (фиксатор) кабелей резиновое DG 36 D54/47/36X10 Elco 65300993
Артикул: 65300993
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1580
Затвор 96,5X48,5/RWF Elco 13009661
Артикул: 13009661
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1600
Кабель реле давления газа + штекер DIN/RAST2P L2100REP8 Elco 65301019
Артикул: 65301019
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1604
Кабель реле давления газа + штекер DIN/RAST2P L2100 TC Elco 65301034
Артикул: 65301034
Исполнение: TC
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1610
Кабель газовый клапан+P.DIN/RAST5P L2100 Elco 65301020
Артикул: 65301020
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1620
Кабель питания трансформатора розжига + штекер 3P/RAST3P L740 Elco 65300997
Артикул: 65300997
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1660
Кабель электродвигателя + штекер WIELAND 4P 4X1,5 L560 Elco 65301000
Артикул: 65301000
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1700
Блок управления TCG 511.01TC Elco 65300881
Артикул: 65300881
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1800
Миниконтактор Schneider Electric LC1K09-10M7
Артикул: 13009778
Период по каталогу: 09-2015 — конец периода не указан
-
Поз. 1810
Тепловое реле перегрузки Schneider Electric LR2K 0314 (5,5 - 8,0 A)
Артикул: 13009746
Период по каталогу: 09-2015 — конец периода не указан
