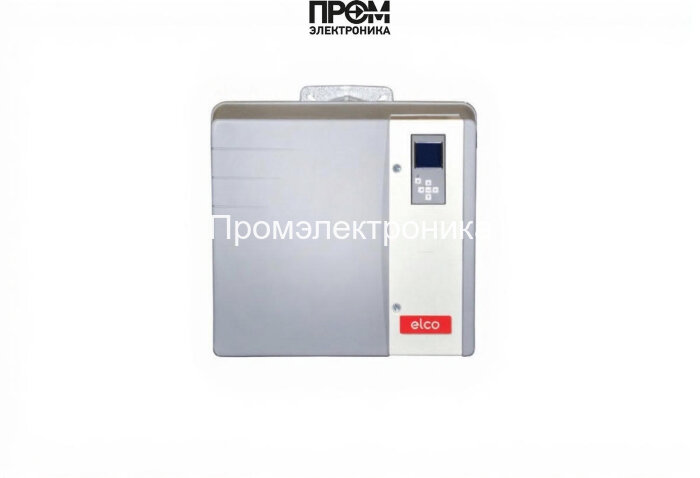

Газовая горелка Elco VG 6.2100 M R

Газовая горелка Elco VG 6.2100 M R — техническое описание и состав узлов

Elco VG 6.2100 M R — промышленная модулируемая газовая горелка итальянского производства, разработанная для надежной и экономичной эксплуатации на котлах средней и большой мощности. Устройство сочетает прогрессивно‑электронное управление и двухступенчатую схему работы, что обеспечивает точную подстройку под изменяющуюся тепловую нагрузку и уменьшение расхода топлива. Встроенные элементы безопасности и диагностические функции адаптированы под современные требования энергетического менеджмента 2026 года.

Ключевые характеристики

• Диапазон мощности: 300–2300 кВт — для водогрейных и паровых котлов;
• Питание: 220 В; электродвигатель: 2700 Вт; потребляемая мощность ≈2622 Вт;
• Класс защиты корпуса: IP21; рабочая температура: −10…+60 °C;
• Противодавление газовой рампы: 0–12 мбар; уровень шума: 79 дБ;
• Вес: 138 кг; габариты: 105 × 59.2 × 55.3 см; поставляется без газовой рампы и головы сгорания.

Конструкция: основные узлы и компоненты

Горелка спроектирована как моноблочный модуль с легкодоступными сервисными отсеками. В составе конструкции присутствуют следующие критические элементы, обеспечивающие стабильную и безопасную работу:

• Топливный насос — обеспечивает стабильное давление подачи газа при изменении расхода, поддерживает требуемый напор на форсунках.
• Форсунки — формируют факел заданной геометрии; подбор форсунок производится в соответствии с типом головы сгорания и проектными параметрами котла.
• Датчик пламени — электронный сенсор контроля горения с быстрым сигналом аварии при погасании пламени.
• Топочный автомат (блок управления GEM) — обеспечивает модуляцию соотношения воздух/газ, управление стадиями розжига и защитные алгоритмы.
• Трансформатор розжига — источник пробойного напряжения для электродов, гарантирует надежный запуск в условиях повышенной влажности.
• Реле давления — контролирует перепад давления в газовой рампе/трубопроводе и блокирует подачу при отклонениях.
• Сервопривод — точно регулирует положение заслонок и клапанов для поддержания оптимального состава смеси.
• Клапан (газовый электромагнитный) — аварийная запорная арматура с быстрым срабатыванием по командам автоматики.
• Электроды — ионизационные/разрядные электроды для контроля и розжига, выполнены из износостойких материалов.

Эксплуатация и преимущества

• Плавная модуляция снижает расход топлива и пиковые нагрузки на котёл;
• Интеграция с системами автоматизации и мониторинга обеспечивает оперативную диагностику и удалённый контроль;
• Повышенная безопасность за счёт многоуровневых датчиков и быстродействующих запорных клапанов;
• Универсальность применения: промышленные и коммунальные котельные, технологические установки.

Рекомендуется согласовать подбор газовой рампы, головы сгорания и параметров форсунок с проектной документацией котла и производителем для обеспечения требуемых эмиссионных и технологических показателей.
