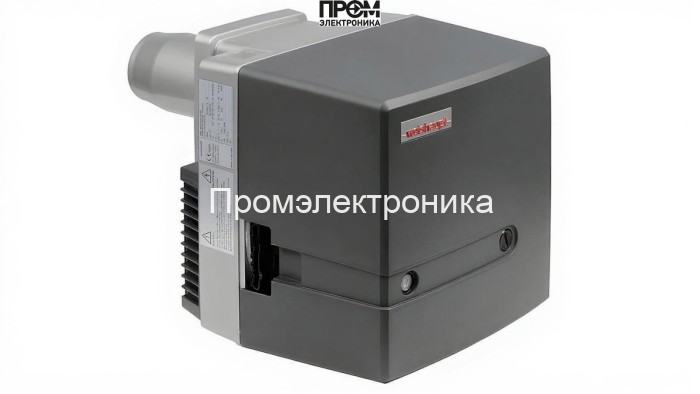

Газовая горелка Weishaupt WG10F/1‑D (ZM‑LN) — техническое описание

Weishaupt WG10F/1‑D (исполнение ZM‑LN) — профессиональная газовая горелка для сжиженного газа (LPG), разработанная для стационарных водогрейных и технологических установок. Устройство спроектировано с упором на надёжность, точную модуляцию пламени и простоту технического обслуживания, что соответствует современным требованиям энергоэффективности и цифровой интеграции 2026 года.

Ключевые параметры

• Мощностной диапазон: 25–110 кВт — покрытие малых и средних котельных нагрузок;
• Тип топлива: сжиженный газ (LPG); давление рампы: 8–12 мбар;
• Противодавление допускается: от −0,5 до 2 мбар;
• Пламенная труба: стандартная, длина 140 мм; присоединение: Rp 3/4"
• Электропитание: 220 В; потребляемая мощность: 141–241 Вт; уровень шума: 68 дБ;
• Габариты / вес: 48.9 × 33 × 35.3 см / 14 кг;
• Комплектация: голова сгорания входит в комплект; бренд: Weishaupt (Германия).

Конструктивные узлы и назначение

WG10F/1‑D состоит из набора функциональных модулей, спроектированных для точного управления подачей топлива и обеспечивания безопасности горения:

• Топливный насос — обеспечивает стабильную подачу газа и поддержание требуемого перепада давлений при изменении нагрузки;
• Датчик пламени — ионизационный контроль для немедленного отключения при потере пламени;
• Топочный автомат — логика управления последовательностью розжига, мониторинга и аварийной блокировки;
• Трансформатор розжига — обеспечивает надежный искровой разряд на электродах при старте;
• Реле давления — контроль давления рампы и аварийная защита при отклонениях от нормы;
• Форсунки — дозирующие элементы, обеспечивающие оптимальную смесь газа и воздуха;
• Сервопривод — точная модуляция заслонок/положения форсунок для регулировки мощности;
• Клапан (газовый) — электромагнитный запорный элемент с быстрой реакцией при аварии;
• Электроды (розжига и ионизации) — контактные элементы для старта и контроля пламени.

Особенности эксплуатации и сервис

• Рекомендуется монтаж и пусконаладка квалифицированным персоналом с проверкой давления рампы 8–12 мбар;
• Регламент: проверка электрических подключений, форсунок и пламенной трубы каждые 6–12 мес.;
• Диагностика: использование сигналов датчика пламени и лога автоматики для прогнозирования техобслуживания;
• Интеграция: совместима с системами удалённого мониторинга и автоматического учёта топлива.

WG10F/1‑D сочетает немецкую надёжность Weishaupt и модульную архитектуру, обеспечивая стабильное горение, оперативную диагностику и низкие эксплуатационные затраты в бизнес‑ и промышленном секторе.
