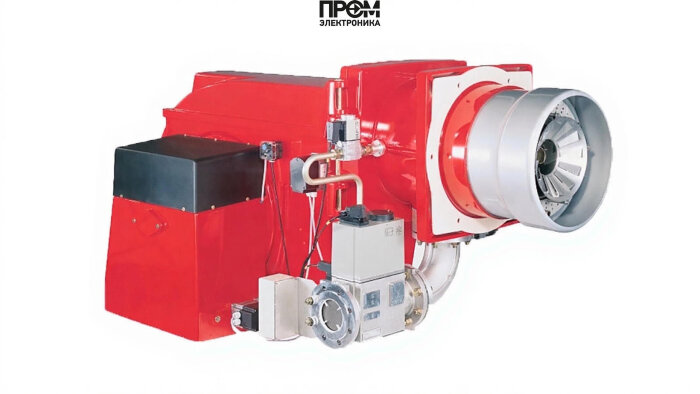

Газовая горелка Weishaupt G70/1-B, DN 80, исп. ZM-LN

Техническое описание: Газовая горелка Weishaupt G70/1‑B, DN 80 (исп. ZM‑LN)

Промышленная газовая горелка Weishaupt G70/1‑B — модульное решение для водогрейных и паровых котлов с номиналом от 0,7 до 7,0 МВт. Исполнение ZM‑LN обеспечивает прогрессивную подачу топлива и стабильное горение при частичных и пиковых нагрузках. Конструкция рассчитана на эксплуатацию в диапазоне температур от −15 до +40 °C, класс защиты IP54, питание 220/380 В, вес аппарата — 390 кг.

Ключевые элементы и их функции

• Топливный насос — обеспечивает точную подачу топлива в рампу при давлении 70–175 мбар, поддерживает стабильность потока при изменении нагрузки.
• Датчик пламени — оптический/ионизационный контроль наличия факела, интегрирован в систему безопасности для моментальной блокировки в случае потухания.
• Топочный автомат — программируемый контроллер управления последовательностью пуска/остановки, реализует логику прогрессивной подачи и защитные алгоритмы.
• Трансформатор розжига — высоковольтный узел для поджига смеси на электродах, гарантирует надежную и повторяемую инициацию горения.
• Реле давления — мониторинг давления газа и противодавления (рабочий диапазон −2…20 мбар), аварийная блокировка при выходе параметров за пределы нормы.
• Форсунки — сменные сопла, оптимизированные по геометрии для обеспечения равномерного распределения газа и минимизации выбросов при разных режимах мощности.
• Сервопривод — шаговый/аналоговый привод регулировки заслонок и положения сопла для точного управления подачей воздуха и газовой смеси.
• Клапан — запорная и регулировочная арматура газовой линии, встроенные предохранительные механизмы для исключения утечек при аварии.
• Электроды — комплект поджига и контроля ионизации, выполнены из жаропрочных материалов для длительного ресурса в агрессивной среде пламенной трубы.

Технические характеристики (основные)

• Мощность: 700–7000 кВт
• Номинальный диаметр фланца: DN 80
• Длина пламенной трубы: 467 мм
• Электропитание: 220/380 В; потребл. мощность 215–325 Вт; электродвигатель 14 000 Вт
• Класс защиты: IP54; уровень шума: 97 дБ; масса: 390 кг
• Давление рампы: 70–175 мбар; противодавление: −2…20 мбар

Особенности эксплуатации и SEO‑ориентированные преимущества

• Модульная архитектура упрощает ТО и замену форсунок, клапанов и сервоприводов.
• Прогрессивная схема подачи снижает выбросы и оптимизирует расход топлива при плавающей нагрузке.
• Интеграция с современными системами автоматики котельной возможна через стандартные интерфейсы контроллера.

Weishaupt G70/1‑B — оптимальный выбор для промышленных котельных и теплоцентралей, где требуются точный контроль горения, безопасность и простота обслуживания. В описании учтены конфигурационные узлы: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды — это позволяет корректно спроектировать интеграцию в любую котельную схему.
