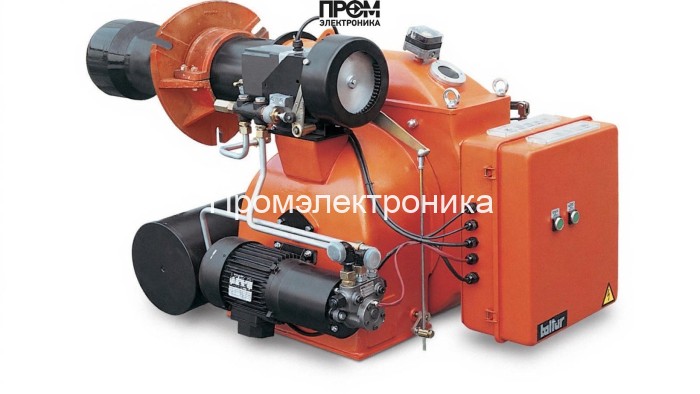

Мазутная горелка Baltur BT 180 DSPN

Техническое описание мазутной горелки Baltur BT 180 DSPN

Представляем промышленную мазутную горелку Baltur BT 180 DSPN — двухступенчатое прогрессивное решение для котельных и технологических печей. Конструкция ориентирована на надёжную длительную эксплуатацию, простоту обслуживания и соответствие современным требованиям энергоэффективности и экологического контроля. Описание составлено в техническом стиле с акцентом на ключевые узлы, эксплуатационные параметры и регламентные операции.

Ключевые технические параметры

• Диапазон тепловой мощности: 725–2009 кВт;
• Расход топлива: 65–180 кг/ч;
• Длина пламенной трубы: 535 мм;
• Электропитание: 380 В; электродвигатель: 1100 Вт; потребление ~19500 Вт;
• Класс защиты: IP40; уровень шума: 83 дБ; масса: 203 кг;
• Работа при противодавлении: 0–13,5 мбар; совместимость с дизельным топливом при допустимой вязкости.

Составные узлы и функциональные элементы

Модульная компоновка горелки включает взаимозаменяемые блоки, упрощающие диагностику и ремонт. Основные компоненты и их функции:

• Топливный насос — самовсасывающий узел с регулятором давления, обеспечивает стабильную подачу жидкого топлива и поддержание заданного расхода;
• Датчик пламени (фотодетектор) — контролирует наличие и качество горения, интегрируется с топочным автоматом для безопасного отключения;
• Топочный автомат — управляющий модуль (соответствие EN230), реализует логику двухступенчатой работы, защитные алгоритмы и интерфейс с системой котла;
• Трансформатор розжига — источник высокого напряжения для электродов розжига, гарантирует надежное инициирование пламени при старте;
• Реле давления — контроль перепада и давления воздуха/топлива, обеспечивает отключение при аварийных режимах и согласование с вентилятором;
• Форсунки — сменные распылительные элементы, подбираются по типоразмеру и расходу; качество распыла критично для стабильности горения и снижения эмиссий;
• Сервопривод — исполнительный механизм воздушной заслонки и регулировки воздуха, обеспечивает точную подстройку соотношения воздух/топливо;
• Клапан — игольчатый/отрезной клапан подачи топлива с электромагнитным приводом для быстрого перекрытия и предотвращения протечек;
• Электроды — розжига и контроля пламени, изготовлены из жаропрочных сплавов, монтаж по заданной геометрии обеспечивает стабильный искровой разряд.

Эксплуатация и техническое обслуживание

• Регулярная проверка фильтров и топливопрокладки: ежемесячно;
• Очистка и контроль форсунок, проверка игольчатого клапана и состояния электромагнитного узла: каждые 3–6 месяцев;
• Тесты фотодетектора, трансформатора розжига и реле давления при плановом ТО котла;
• Калибровка сервоприводов и проверка герметичности клапанов перед пуском сезона.

Выводы — преимущества для проектировщиков и монтажников

Baltur BT 180 DSPN обеспечивает стабильную работу на широком диапазоне нагрузок, упрощённую сервисную доступность модулей, и соответствует современным требованиям энергоэффективности. Для проектных решений важны упомянутые узлы: качественный топливный насос и форсунки дают стабильность подачи, датчик пламени и топочный автомат — безопасность, трансформатор розжига и электроды — надёжный старт, реле давления и сервопривод — точность управления. При выборе учитывайте требования к соплу и режимы противодавления для достижения оптимального соотношения КПД и выбросов.
