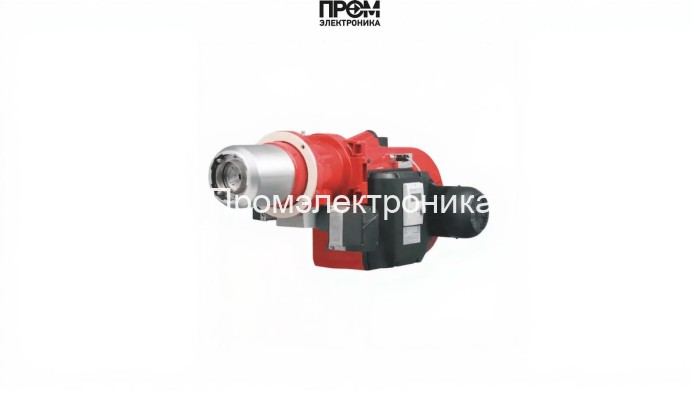

Газовая горелка Weishaupt G 7/1-D, 1, исп. ZMAD

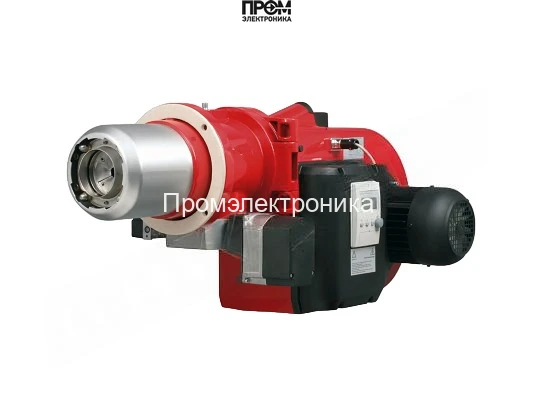

Газовая горелка Weishaupt G 7/1‑D (исп. ZMAD) — инженерно-техническое описание для проектировщиков и сервисных специалистов

Предлагаемая модель представляет собой промышленную газовую горелку с прогрессивным управлением и широкой рабочей мощностью 150–1750 кВт. Конструкция рассчитана на надёжную эксплуатацию в котлах, теплогенераторах и технологических печах при строгих требованиях по экономичности и эмиссии. Приведённое описание фокусируется на составе узлов, принципах их работы и эксплуатационно‑технических параметрах — это позволяет быстро интегрировать горелку в инженерную схему объекта.

Ключевые технические параметры

• Диапазон мощности: 150–1750 кВт (рабочий участок при стандартной комплектации 300–1750 кВт)
• Коэффициент регулирования: 1:10, плавная модуляция
• Длина пламенной трубы: 231 мм (стандартная)
• Электропитание управления: 220/380 В; электродвигатель вентилятора 3000 Вт
• Противодавление: от −2 до 12.5 мбар
• Габариты и масса: 96.5 × 84.8 × 56 см, масса 77 кг

Состав основных узлов

• Топливный насос — обеспечивает стабильную подачу газа при колебаниях давления в магистрали; совместим с газовой рампой, подбираемой по проекту.
• Датчик пламени (ионизационный элемент) — оперативно фиксирует наличие факела, интегрируется с топочным автоматом LFL 1.322 для исключения ложных срабатываний.
• Топочный автомат — контролирует последовательность розжига, время выдержки и блокировки; реализует алгоритмы безопасности и диагностики.
• Трансформатор розжига — генерирует высоковольтные импульсы для электродов, обеспечивая устойчивый электронный поджиг.
• Реле давления — контролирует дифференциальное давление в топочной системе, защищая от работы при опасных перепадах.
• Форсунки — точечная подача газа в огневую головку; конфигурация подбирается под тип топлива (Е, LL).
• Сервопривод — синхронизирует положения воздушной заслонки и газа для оптимального соотношения «газ/воздух» при модуляции.
• Клапан (двойной электромагнитный) — выполняет предохранительную и рабочую функцию, допускает варианты контроля герметичности.
• Электроды — служат для ионизационного контроля и розжига; размещены в огневой голове с возможностью быстрой замены.

Принцип работы и интеграция

• Система управления запускает трансформатор розжига и топочный автомат, после чего сервопривод задаёт начальные положения заслонок.
• Топливный насос и форсунки формируют требуемую подачу газа, двойные клапаны обеспечивают надёжную запорную секцию.
• Датчик пламени и электроды контролируют стабильность факела — при нарушении топочный автомат инициирует аварийное отключение.
• Реле давления и схемы защиты поддерживают безопасный режим при изменениях сети; при необходимости реализуется дооснащение регулятором низкого давления.

Обслуживание и рекомендации

• Профилактика: проверка электродов, чистка форсунок и огневой головы каждые 3–6 мес.; полная диагностика автоматики и клапанов — ежегодно.
• При монтаже соблюдать требования к электрической заземляющей сети и доступу для сервисного обслуживания через откидной фланец.
• Оптимизировать настройку «газ/воздух» при вводе в эксплуатацию для достижения минимальных выбросов NOx и максимального КПД.

Weishaupt G 7/1‑D (исп. ZMAD) — выбор для промышленных объектов, где важны точность модуляции, безопасность розжига и простота технического обслуживания. Модель обеспечивает соответствие современным требованиям энергоэффективности и эмиссии в 2026 году при корректной наладке и интеграции в систему управления котельной.
