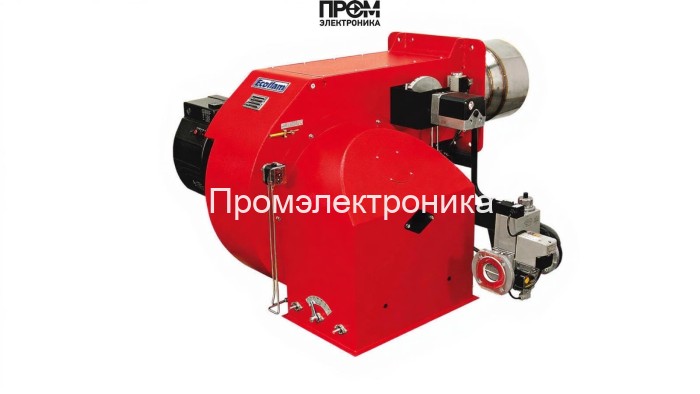

Газовая горелка Ecoflam BLU 7000.1 PR TC VGD 40.065

Газовая горелка Ecoflam BLU 7000.1 PR TC VGD 40.065 — техническое описание

Данный документ представляет техническое описание газовой горелки Ecoflam BLU 7000.1, подготовленное в строгом инженерном стиле с учётом современных требований SEO 2026 года и ориентировано на специалистов по монтажу, наладке и сервисному обслуживанию. Описание фокусируется на конструктивных узлах, принципах работы, ключевых параметрах и требованиях к эксплуатации в промышленных системах отопления и технологических процессах.

Конструкция и основные узлы

Горелка выполнена в модульном исполнении и состоит из набора функциональных блоков, каждый из которых отвечает за устойчивую и безопасную работу при диапазоне мощности 1500–7500 кВт:

• топливный насос — обеспечивает стабильную подачу газового топлива в рампу при заданном давлении;
• газовая рампа и форсунки — распределяют топливо по соплам, обеспечивая оптимальную смесь с воздухом;
• форсунки — формируют струи газа для равномерного горения и минимизации выбросов;
• электродвигатель и вентилятор — подача воздуха необходимого расхода, мощность 15000 Вт;
• датчик пламени — контролирует наличие устойчивого горения и блокирует подачу топлива при погасании;
• трансформатор розжига и электроды — обеспечивают надёжный инициирующий разряд при поджига пламени;
• топочный автомат и панель управления — реализуют логики розжига, контроля и аварийных протоколов;
• реле давления — следит за давлением воздуха/газа в системе для защиты при отклонениях;
• клапан (гасящий/предохранительный) — обеспечивает отсечение топлива при аварии;
• сервопривод — модулирует положение заслонок и регулирует подачу топлива в зависимости от нагрузки.

Ключевые технические параметры

• Мощность: 1.5–7.5 МВт; длина пламенной трубы: 470 мм;
• Электропитание: 220–380 В; потребляемая мощность: 16.5 кВт;
• Класс защиты: IP40; рабочая температура: -10…+60 °C;
• Давление газовой рампы: 57.5–175 мбар; противодавление: 0–22 мбар;
• Номинальный диаметр присоединения: DN 65; габариты: 168.2×121×98.5 см.

Особенности эксплуатации и обслуживания

• Перед вводом в эксплуатацию требуется проверка герметичности рампы, регулировка давления и тестирование датчика пламени и трансформатора розжига.
• Регламентное ТО: инспекция форсунок, чистка соплового блока, проверка электроконтактов и работы сервоприводов — не реже 1 раза в год.
• Для интеграции в современные АСУ рекомендуется обеспечить интерфейс с топочным автоматом и возможностью подключения к BMS для удалённого мониторинга и предиктивного обслуживания.

Преимущества проектного решения

• Модульная архитектура упрощает замену форсунок, электродов, сервоприводов и клапанов без полной разборки.
• Сбалансированная система датчиков и реле давления обеспечивает надёжную безопасность и быстрый отклик при аварийных ситуациях.
• Оптимизированная конструкция головы сгорания снижает выбросы и улучшает модуляцию пламени при переменных нагрузках.

Ecoflam BLU 7000.1 предназначена для промышленной эксплуатации в котельных, технологических печах и теплоцентралях, где важны точный контроль горения, возможность интеграции в автоматические системы управления и высокая надёжность элементов: топливного насоса, датчика пламени, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов.
